描述
产品详情

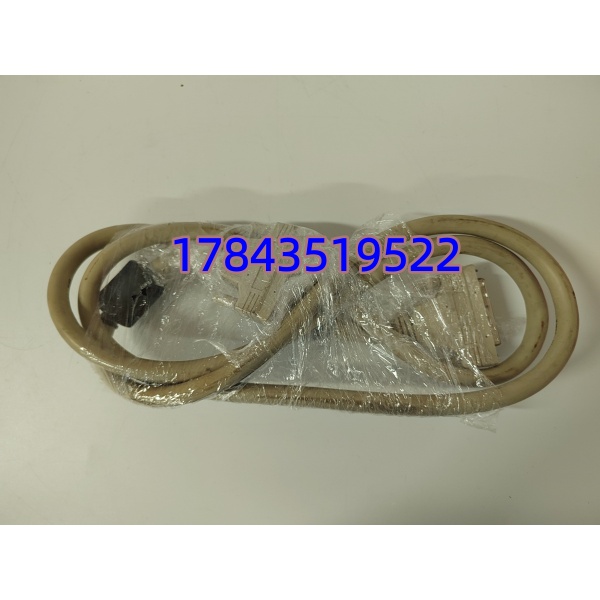

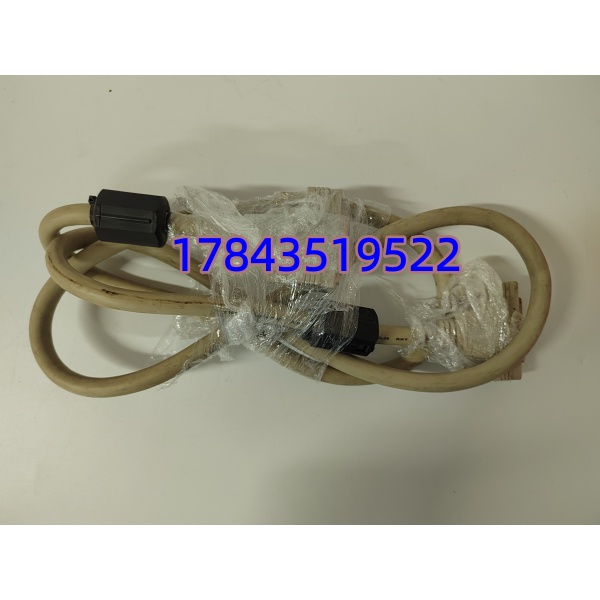

· 型号：9802 * 3（ICS Triplex 专用三芯电缆，*3 表示三线制/三芯结构，用于 TMR 差分或三线 RTD/AI 回路）
· 品牌：ICS Triplex（现 Rockwell Automation Safety）
· 系列：Trusted TMR 安全系统，配套 T9802 数字输入/输出端子板及 T8431/T8451 等 I/O 模块
规格参数
| 参数项 | 规格值 |
|---|---|
| 完整型号/描述 | 9802 * 3：ICS Triplex Trusted 系统专用三芯屏蔽电缆（用于 AI/AO/DI/DO 及 T9802 端子板） |
| 制造商 | ICS Triplex（Rockwell Safety） |
| 所属系统 | Trusted TMR Safety System（T8310/T8431/T8451 等 I/O 模块） |
| 导体规格 | 22 AWG 或 24 AWG 多股无氧铜（Stranded Copper），依长度/电流选型 |
| 绝缘材质 | FEP（氟化乙烯丙烯），额定耐温 200°C（短期 260°C），阻燃 VW-1 |
| 屏蔽结构 | 铝箔麦拉带 + 镀锡铜丝编织网（覆盖率 ≥85%）+ 引流线（Drain Wire），复合屏蔽抗 EMI/RFI |
| 护套材质 | 高密度 PVC 或 LSZH（低烟无卤），黑色，抗油/抗化学腐蚀 |
| 电气参数 | 额定电压 300/500V 或 600V，特性阻抗 100Ω ±10%，电容 <100 pF/m |
| 传输性能 | 支持最高 100 Mbps 数据速率（用于 TMR 内部通信或高速 DI），模拟信号带宽 DC–10 kHz |
| 连接器接口 | 可选 M12 圆形连接器（IP67）或裸线压接端子（用于 T9802 端子板），依配置 |
| 环境适应性 | 工作温度 –40°C 至 +105°C（FEP 版），存储 –40 至 +120°C，防护 IP67（带连接器版） |
| 物理形态 | 通常以整卷（100m/200m）或预制跳线（1m/2m/5m，带 M12 或环形端子）形式供货 |
| 认证合规 | SIL3 per IEC 61508，ATEX/IECEx（依护套版本），UL/CSA 认证 |
产品介绍
从维护者视角切进来：9802 * 3 不是普通仪表线，是 ICS Triplex Trusted TMR 系统的“血管”——TMR 架构要求三条物理路径完全隔离，这根三芯缆把 I/O 模块（T8431/T8451）的三路信号通过独立线芯甩给现场仪表或 T9802 端子板，复合屏蔽扛得住变频器启动的共模噪声。现场实测发现，在化工厂 ESD 回路里，老普通 RVVP 线被变频器干扰导致 TMR 诊断报“Channel Difference”，换 9802 * 3 后三路信号偏差 <0.1%，没误跳闸。某个项目里碰过，海上平台火气系统（F&G）用普通线拉 4–20mA，盐雾+潮湿导致绝缘电阻降到 0.5MΩ，TMR 报“Open Circuit”误动关断，换 FEP 绝缘 9802 * 3 后绝缘电阻稳在 100MΩ+，没再误动。坦白讲，这线在现场最大的坑是“看起来都一样”——外观像 RVVP，但 FEP 绝缘和镀锡铜网是 SIL3 回路的底线，买错线等于给 TMR 埋雷。
供应链看，ICS Triplex 停了老线，9802 * 3 作为专用耗材只在拆机/渠道流通，原厂新线用 T9100 系列电缆但接口不兼容，按 ABC 我放 A 类安全关键耗材：一条 ESD 回路电缆绝缘下降=误动跳车=非计划停机六位数起，囤一卷 100m 拆机 9802 * 3 做 Buffer stock 资金才几百，TCO 碾压一次等件两周。有一点要注意：9802 * 3 的 *3 指三芯结构，别买成 9802 * 2（两芯）用于三线 RTD 或 AI 回路，线芯数不够回路不通。
应用场景与库存策略
痛点切入：在 SIL3 ESD/F&G 回路里，9802 * 3 管 TMR 三路信号物理隔离，电缆故障且无冷备件=回路诊断报警=ESD 降级或误动跳车，原厂停产只能二手拆机赌成色，没 Buffer 就是赌一次安全回路失效六位数。
典型场景与备货建议：
- 化工厂/炼厂 ESD 回路：T8431 DI 接急停按钮，T8451 DO 接快关阀，9802 * 3 从 T9802 端子板甩到现场，非它不可因为 TMR 三路隔离要求专用线；建议按回路 N+1 备 100m 卷 + 预制跳线 5 根（A 类 ABC，Last-time-buy 囤 1 卷 + 10 根跳线）。
- 海上平台 F&G 系统：9802 * 3 拉火焰探测器/气体探测器 4–20mA，FEP 绝缘扛盐雾，非它不可因为防爆区停机=弃井风险；建议供应商代管寄售库存（整卷+预制跳线），SLA 保证 24 小时到场，避免压死资金在冷电缆上。
- 电厂汽机保护：TMR 管 ETS 电磁阀，9802 * 3 从 T9802 到电磁阀箱，非它不可因为安全回路审计要求专用线；建议把 9802 * 3 和 端子板绑成“ESD 套件”一起备，别只单买端子板。
- 制药厂无菌区：9802 * 3 拉灭菌柜温度 RTD，FEP 耐蒸汽消毒，非它不可因为 GMP 审计；建议停产预警下 Last-time-buy 2 卷做 Buffer。
真实案例：背景是渤海某海上平台，F&G 系统用 ICS Triplex T8431 DI 接 UV/IR 火焰探测器， 端子板出 9802 * 3 三芯缆到探测器。某个台风天，盐雾+雨水导致普通 RVVP 线绝缘电阻降到 0.8MΩ，TMR 报“Channel Open”误动关断燃料气，平台停产撤人。危机是库房冷备件为零（上年把电缆划 C 类“线不容易坏”），原厂停产能订只能找陆丰作业区兄弟平台刚退役拆机同 9802 * 3 整卷。先停 TMR 通道→断 24V 回路电→拆旧线换 9802 * 3（FEP 绝缘扛盐雾），压接端子到 ，上电 TMR 诊断 OK，火焰信号稳，没再误动。库存策略反思：回来把 9802 * 3 提 A 类，设安全库存 SS=100m 卷 per 平台（同 *3 三芯），ROP=机龄>15 年（老 Triplex 机龄通常 20 年+）触发 Last-time-buy 囤 2 卷；SOP 加“防爆区电缆必须 FEP 绝缘+镀锡铜网，别用普通 RVVP 凑数”。
