产品详情
· 型号：9300 / 9832 / 9802（AADvance 9000 系配套件）
· 品牌：ICS TRIPLEX
· 系列：AADvance TMR SIS
规格参数
| 参数项 | 9300 / 9832 / 9802 值 |
|---|---|

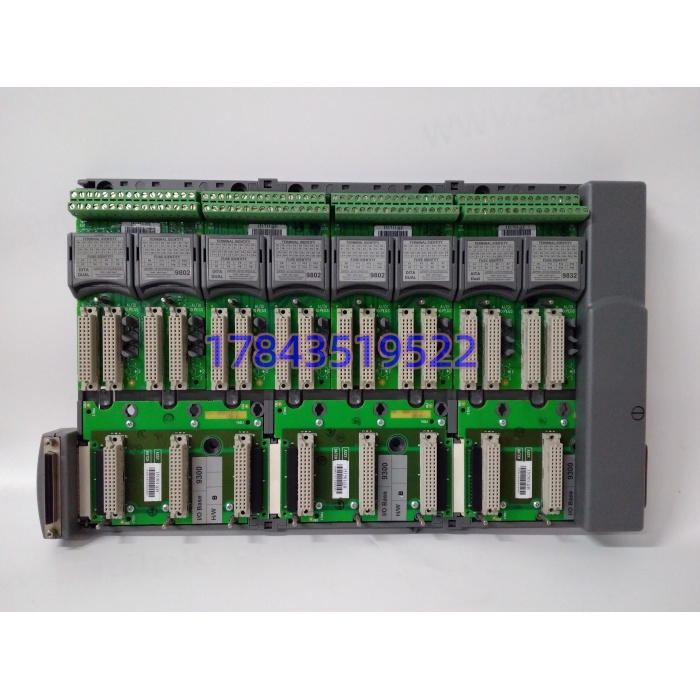

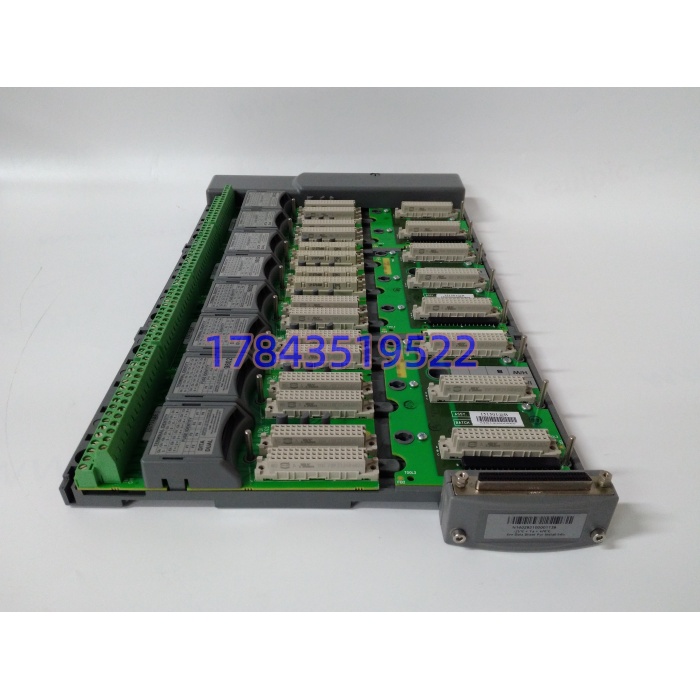

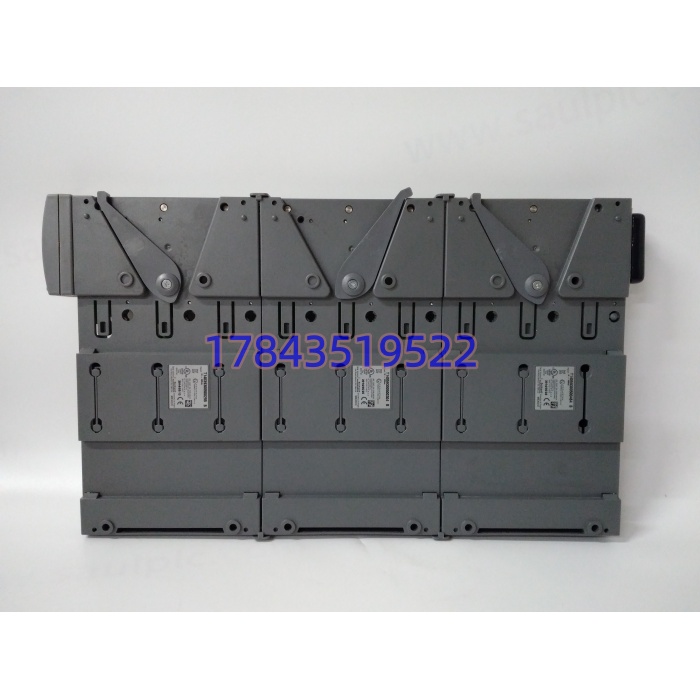

| 9300 定位 | AADvance I/O Backplane，托电子卡+端子装配 |
| 9300 供电 | 18-32 V DC 背板总线，典型自耗 400 mA 总背板 |
| 9300 槽位 | 混插 9400/9430/9480 电子卡与 9801-9851 端子装配 |
| 9832 定位 | 16 通道 Dual（双通道）模拟量输入端子装配 |
| 9832 配卡 | 9432（16CH AI 电子卡），每现场点双通道进卡做 2oo3 投票 |
| 9832 信号 | 4-20 mA / 0-10 V / ±10 V / 热电偶（依 9432 卡型），端子侧 250Ω 可选 |
| 9802 定位 | 16 通道 Dual 数字量输入端子装配 |
| 9802 配卡 | 9402（16CH DI 电子卡），24 V DC 湿接点，2 mA 典型 |
| 9802 信号 | 干接点/24 V DC 湿接点，端子侧每点双螺钉压接 |
| 隔离 | 通道-背板 500 VDC 级（具体以 9432/9402 电子卡隔离为准，端子本身不隔离） |
| 工作温度 | -25…+70℃（9000 系非处理器件段） |
| 认证 | ATEX Ex nA IIC T4 Gc / IEC 61508 SIL 3（系统级） |
| 安装 | 9300 背板 DIN/螺钉固定，9832/9802 滑入背板前端端子区 |
| 生命周期 | AADvance 平台成熟长期支持，9832/9802 新件走授权服务 New Surplus |
产品介绍
从场景痛点切：在海上平台火气系统（F&G）项目里碰过——AADvance 机柜 9300 背板上插 9402+9802 做 16 点双通道 DI 监视 200 个压力开关，前任把 9802 端子排当普通接线排用，现场 24 V 湿接点进来没在 TriStation 里把“Dual”属性勾上，结果通道投票退化成 1oo1，一个开关抖动全系统误报火警。9832/9802 干的就是“在端子级把单信号拆双线进电子卡”，投票由 9432/9402 做，但端子不接对线、不勾 Dual，TMR 架构直接注水。严格来说 9802 与 9803（TMR 三通道端子）不能混用同槽——9802 是 Dual 配 9402 双通道卡，9803 是 TMR 配 9403 三通道卡，插错 TriStation 报“Termination Mismatch”。9300 背板本身不分 Dual/TMR，但背板固件段要和主机 9110/9111 对得上，老 V9 背板插新端子装配虽物理兼容但诊断字不全。
生命周期口径里 AADvance 归 Rockwell 成熟支持段，9300/9832/9802 原厂新件走 Last-time-buy 或授权 New Surplus；国内拆机 9300 背板 3k-6k、9832 端子 1.5k-3k、9802 端子 1.2k-2.5k 人民币晃（成色差很大）。但 AADvance 站 9802 端子氧化=对应 DI 点双通道之一丢，投票余量从 2oo3 退 1oo2，连续油气线 SIL 等级当场掉档，一次安全功能失效被审计罚产比备件贵两个数量级。TCO 算下来端子装配贱但停链贵，归 B 类偏 A。二手市场常把“螺丝孔能接线”当“可用”，忽略 Dual 通道内部铜排导通测试和 24 V 湿接点限流电阻老化——不做这步，现场运行半年接触电阻飘到 100Ω 以上，DI 误判断开。
应用场景与库存策略
停机损失视角：AADvance 的 9802/9832 端子不是“接线排”，是 TMR 投票的前端入口；端子接触不良=隐式降冗余，ESD 站审计时 SIL 3 变 SIL 2，连续装置要么停改手动要么花大钱做补偿论证。
典型场景与备货建议：
- 海上平台 F&G（AADvance 9300+9402+9802 监视压力/火焰开关）：非 9802 Dual 端子不可（9803 是 TMR 三通道占槽宽不同） → 建议每柜按在线端子数×0.15 备，至少每站冷备 9300 背板 1 块+9802 端子 2 块+9832 端子 1 块，B 类偏 A。
- 炼化 ESD 辅助系统（AADvance 小系统，9832 配 9432 收 4-20 mA 阀位）：单柜单背板 → 备 1 块 9300+1 块 9832 New Surplus，要求带原厂 Dual 属性标签。
- 集团多厂同型 AADvance 阵：按“在线背板数×0.5”向上取整 LTB 9300，端子按在线数×0.1 备 9832/9802，走 Rockwell 授权 VMI 代管。
- 高湿（LNG 接收站）：选 conformal 涂覆批次端子，普通裸端子别上装置区门面。
真实案例：2021 年渤海某井口平台，AADvance F&G 柜 9802 端子排第 6 点双通道之一内部铜排裂纹（海运振动+盐雾），压力开关状态在 TriStation 里偶发“通道 A 断开”，系统退 1oo2 未报警但审计扫描抓到投票余量不足。库存 0，从天津同行库调 9802 拆机件 2 天到，换端子+重压线+TriStation 重验 Dual 属性 3 小时恢复。事后该平台把 9300/9832/9802 提级，按“每 3 柜备 1 块 9300+每 5 块 9802 备 1”囤了 2 背板+4 9802+2 9832（分两防爆柜），并把“端子接触电阻每季度微欧计抽测”写进点检卡。备件钱不到一次 SIL 降级论证费的 3%。
