描述

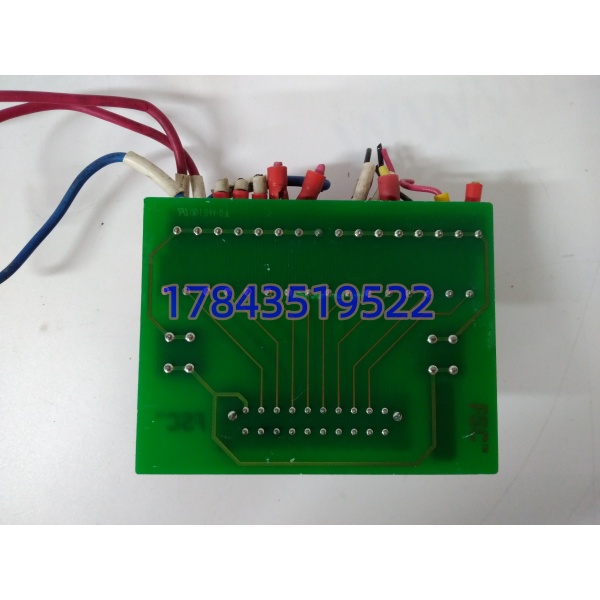

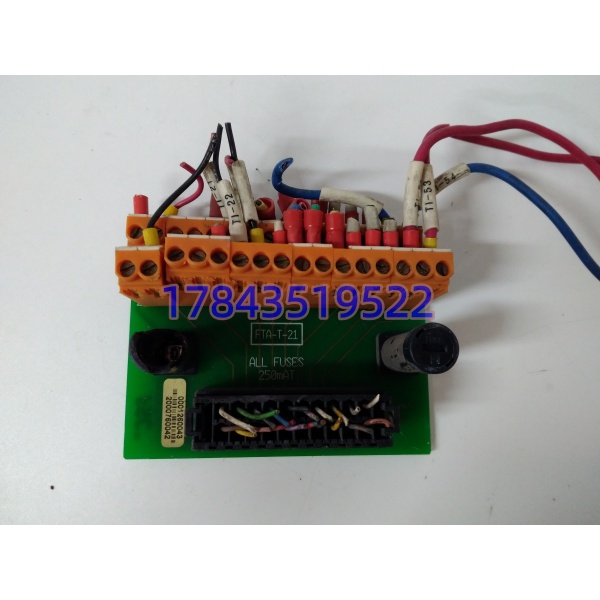

产品详情
· 型号：FTA-T-21
· 品牌：Honeywell
· 系列：Experion PKS C-Series FTA
规格参数
| 参数项 | 规格值 |
|---|---|
| 件类 | Field Termination Assembly（FTA），无主处理芯片 |
| 通道数 | 16 路独立 TC 输入（对应 16 通道 AI 卡） |
| 支持 TC 型 | K/J/E/T/R/S/B/N/L/U（组态选，以手册为准） |
| 冷端补偿 | 端子排内置 CJC 传感器（精密 RTD/半导体），典型 ±0.5℃ |
| 信号调理 | 毫伏级 TC 信号经端子排进 AI 卡，FTA 本身不做 ADC |
| 隔离 | 通道-系统经后端 AI 卡隔离；FTA 级提供端子机械分组 |
| 接线 | 螺钉端子，接 TC 补偿导线（不可接铜线直替） |
| 配套基座 | FTA-S-21 / FTA-S-21-2（DIN 导轨安装底座，FTA 扣上去） |
| 配套 IOC | CC-PAIX01（非 HART AI）、MC-PAIH03（老 PlantScape 系） |
| 状态指示 | 部分版本带 CJC OK LED，非每通道 LED |
| 安装 | 35mm DIN 轨或面板，FTA-S-21 先固定再扣 FTA-T-21 |
| 工作温度 | 0~55℃（柜内，CJC 精度依赖端子体温场均匀） |
| 防护 | IP20 模块级，必须装柜内 |
| 认证 | CE/UL（以本体标签为准，无 SIL 标记） |
| 状态 | C-Series 归 Legacy 维护档，新线走 CIO 系 |
产品介绍
FTA-T-21 在 PKS 温度柜里的位置是“现场 TC 线和 CC-PAIX01 卡之间的中转站+冷端参考源”。热电偶原理上测的是“测量端-参考端”温差，参考端温度必须已知——老设计是把 CJC 做在 AI 卡上，但 C-Series 把 CJC 下沉到 FTA-T-21 端子排处，用一颗精密 RTD 贴在端子块测参考端温度，通过背针把 CJC 值送给 CC-PAIX01 做软件补偿。这样 AI 卡不用扛柜内温度梯度，精度更稳。它不采电压、不跑控制、不通讯，坏了对运行人员表现是“某组 16 点温度同时偏一个固定值（CJC 漂了）”或“全部变 32767（TC 开路）”。
和 FTA-T-20（DI 型 FTA，接 24V 干接点）比，T-21 是 TC 专用，端子排间距和补偿导线钳位不同，不能互插；和 FTA-S-21（纯基座，无 CJC）比，T-21 是扣在 S-21 上的功能件，单买 S-21 回去没冷端补偿；和 CC-PAIH01（HART AI 卡）比，FTA-T-21 通常配非 HART 的 PAIX01，因为 TC 信号叠不了 HART。商家页把 FTA-T-21 写成“16 通道 4-20mA HART”“SIL3 安全 DI 24 通道 125V”“故障安全 DO”纯属把 Honeywell FTA-T-xx 家族（T-10/T-20/T-21/T-22）不同型号张冠李戴。
应用场景与行业案例
我处理过最典型的一次：常压炉出口温度 16 点全偏高 4.2℃，运行以为是 K 型热电偶老化，换三支没用。查下来是 端子排 CJC RTD 漂移，参考端算成 24.2℃ 实际柜内 20℃，CC-PAIX01 按 24.2℃ 补，全组同偏。
- 炼化加热炉：辐射室/对流室 K 型 TC 16 点一组进 +CC-PAIX01，CJC 在端子处比在卡上准，非它不可，因为炉区柜温梯度大，卡上 CJC 会系统性偏。
- 火电锅炉：汽包壁温、过热器壁温（E 型/K 型多点）， 的 16 通道密度正好对应一块 ，改 HART 版 PAIH01 反而要换 FTA-T-21H 后缀。
- 化工反应釜：夹套温度 R/S 型高温 TC， 支持 R/S/B 分度，通用 PLC TC 模块不标这些分度号容易配错。
- 冶金退火线：多区段 K 型 TC 巡检， 扣在 FTA-S-21 上，检修换 TC 线不动 AI 卡，拔端子排罩即可。
前年沿江某 PX 装置，大修回装后反应进料加热炉 16 点温度在 DCS 上全部显示 -1.3℃（K 型开路值）。背景是检修班拆 清灰时把 TC 补偿导线端子螺钉拧松没复紧，其中一路开路 CJC 仍正常但 TC 支路断，CC- 判开路置 -1.3℃。危机是升温曲线靠这 16 点做串级，假值会导致燃料气阀误动。后来断电 10 分钟拆 罩子，发现第 9 端子螺钉半松，重新压补偿导线（注意极性：K 型红+/黄- 或按现场色标）、扭矩 0.5N·m、扣回 →上电温度回显正常。说实话 这种件故障 80% 是端子松动和 CJC 漂移，不是板子死，巡检拿红外枪扫一下端子排表面温场比等画面异常快十倍。
