产品详情

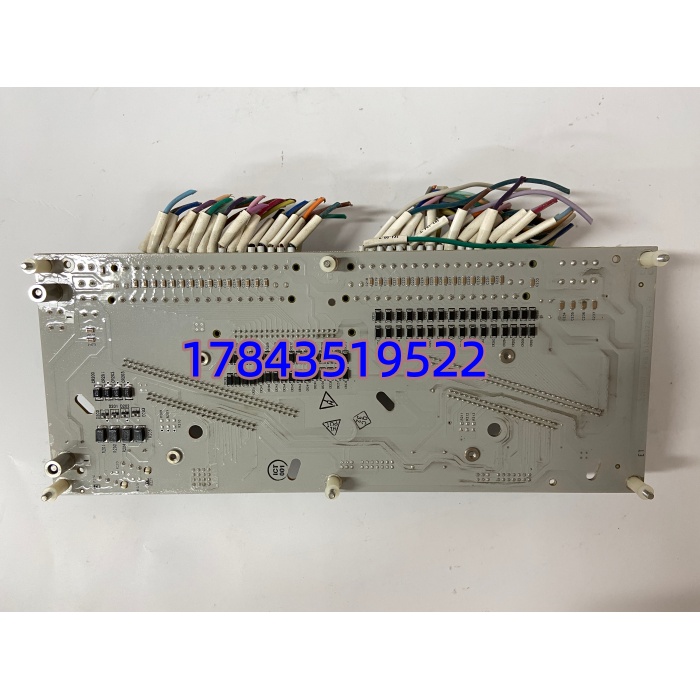

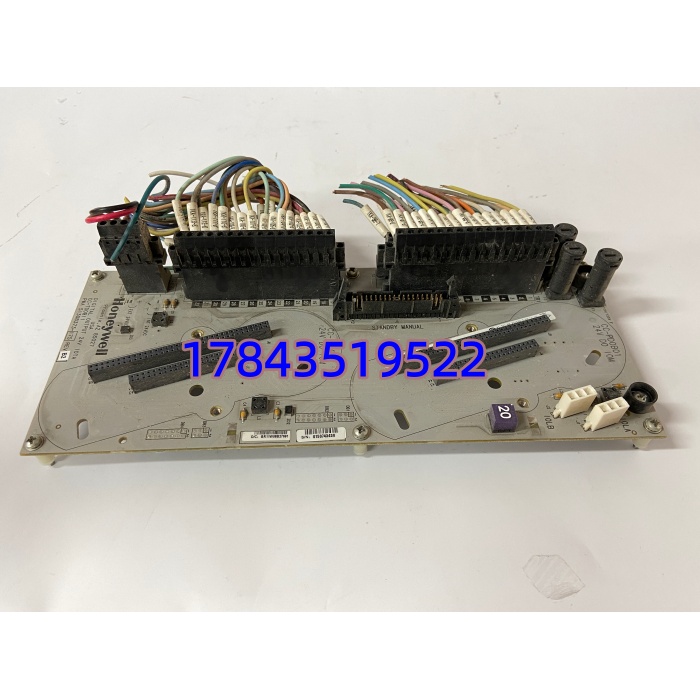

· 型号：CC-TDOB11（P/N: 51308373-175）
· 品牌：Honeywell（霍尼韦尔 Process Solutions）
· 系列：Experion PKS — C300 Controller C-Series I/O Module (IOTA-based DO)
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品全称 | Honeywell CC-TDOB11 Digital Output Module (IOTA DO) |
| 部件号 (Stock No.) | 51308373-175 |
| 适用系统 | Honeywell Experion PKS — C300 控制器 + C-Series I/O 机架 |
| 模块类型 | 数字量输出(DO)，漏型 Sinking Output (Source 接负载正极回模块 COM) |
| 输出通道数 | 32 通道（分 2 组 ×16 或 4 组×8，依 IOTA 端子板版本） |
| 额定输出电压 | 24 VDC（现场侧供电，标称范围 18~32 VDC） |
| 每通道额定电流 | 0.5 A 连续（最大），每组 8 通道合计 ≤ 4 A，整模块 ≤ 6~8 A |
| 短路保护 | 电子式逐通道限流/自恢复，支持短路检测上报 |
| 电气隔离 | 通道/现场侧 ↔ 逻辑背板 ≥ 1500 VAC rms 或 ±1500 VDC（光耦隔离） |
| 导通压降 | ≤ 0.3 V @ 0.5 A（典型） |
| 关断漏电流 | ≤ 5 μA（最大值） |
| 开关时间 | ≤ 1 ms ON/OFF（典型 <10 ms 标称上限） |
| 背板取电 | +5 VDC 来自机架背板（≈ 280 mA 典型） |
| 状态指示 | 每通道绿灯(OUT ON)、模块红灯(FAULT)、绿灯(STATUS/ACTIVE) |
| 冗余支持 | 支持双模块冗余 IOTA（A/B 模块互为备份，在线切换） |
| 热插拔 | 支持（C300 在线状态下可插拔更换，不中断其余 I/O） |
| 安装方式 | C-Series I/O 机架插槽 / 配合对应 IOTA 端子板（如 TC-IDx / TB-xDO 系列） |
| 工作温度 | 0 ℃ ～ +60 ℃（>55℃ 按手册降额） |
| 存储温度 | -40 ℃ ～ +85 ℃ |
| 相对湿度 | 5% ～ 95% 非凝露 |
| 防护等级 | IP20（柜内安装） |
| 认证 | CE、UL、cUL、FM Class I Div 2、ATEX/IECEx Zone 2（依批次） |
| 尺寸(约) | 110 × 165 × 51 mm（W×H×D，单槽宽度） |
| 重量(约) | 0.36～0.46 kg |
产品介绍
在某个炼油 FCC 装置 DCS 点检时碰过一回：SOE 报”DO Module Fault”，现场对应区电磁阀全线失电——量 IOTA 供电正常但模块 STATUS 灯灭，拔下重插暂恢复，三天后彻底死掉。后来查明是模块内部光耦驱动级老化导致某组通道对地微短路拉低逻辑电源。CC-TDOB11 在 Experion PKS 架构里是 C300 控制器与现场 24VDC 执行器之间的功率接口，不像 AI/AO 那么”安静”，它常年带感性负载（电磁阀、SSR），频繁开关下输出级 MOSFET 或驱动 IC 是老化高发点。
从库存经理视角看，C-Series 部分 I/O 模块 Honeywell 已发布 PCN 转入生命周期末期(LTB phase)，全新原装虽仍有渠道但交期偶跳至 10~16 周。对于连续工艺装置（炼油/化工/电厂），DO 模块故障直接导致阀门/联锁失能→ESD 或工艺跳车。按 ABC 分类它属于 A 类关键备件——建议每套 C300 机架至少留 1 件经测冷备件，冗余 IOTA 配置可进一步把 MTTR 压到分钟级。TCO 里持有成本极低，停机代价极高，这笔账不用犹豫。
应用场景与库存策略
DCS 数字输出模块故障的典型后果：联锁电磁阀失电触发 ESD 跳车、工艺阀门无法开/关导致装置降负荷或排空。Honeywell C300 系统常见于炼化、电厂、制药——交期不稳的老型号更要提前布局。
- 炼油/石化 FCC/重整装置联锁 DO 区（驱动 ESD 电磁阀、切断阀）—非它不可因背板+IOTA keying 绑定 → 建议按每 8~10 块在线 DO 模块备 1 件冷备件（最低全装置 ≥1 件），密封防静电袋保存，每 2 年上机架做通电点检。
- 火力发电厂 BMS/吹灰系统控制（驱动程控阀/风机启停接触器）—停机涉及机组降负荷 → 建议冗余 IOTA 配置 + 厂级备件池按 DO 模块总数 10%~15% 持有。
- 制药无菌线 CIP/SIP 阀组控制（多电磁阀密集驱动）—感性负载加速输出级老化 → 建议关注 IOTA 保险丝规格匹配，备件与现用 IOTA keying color一致。
- 老厂延寿无升级预算（Experion PKS R3xx~R5xx）→ 遇 EOL/LTB 公告立即按
(年故障更换量 × 剩余服役年限) + 安全余量 1~2执行 Last-Time-Buy，典型按机架 DO 插槽数 15%~20% 备货。
真实案例：西南某 800kt/a 芳烃联合装置，控制室 DCS 为 Experion PKS ，反应区一个 CC-TDOB11 驱动 32 只气动电磁阀。大修后投料第三天模块突然 FAULT 红灯常亮，对应 8 只进料切断阀失电关（安全位还好没开），但反冲洗阀该开未开触发工艺连锁降负荷。库房翻遍无 C-Series DO 备件，原厂代理调欧洲货 5 周起。最终从已停机技改预留机架上拆下一同型号模块救急恢复，降负荷运行 11 小时损失约 ¥60 万。事后业主按装置 DO 模块总量 18% 执行 LTB 采购集中冷备——再未因此趴过车。
