描述
产品详情

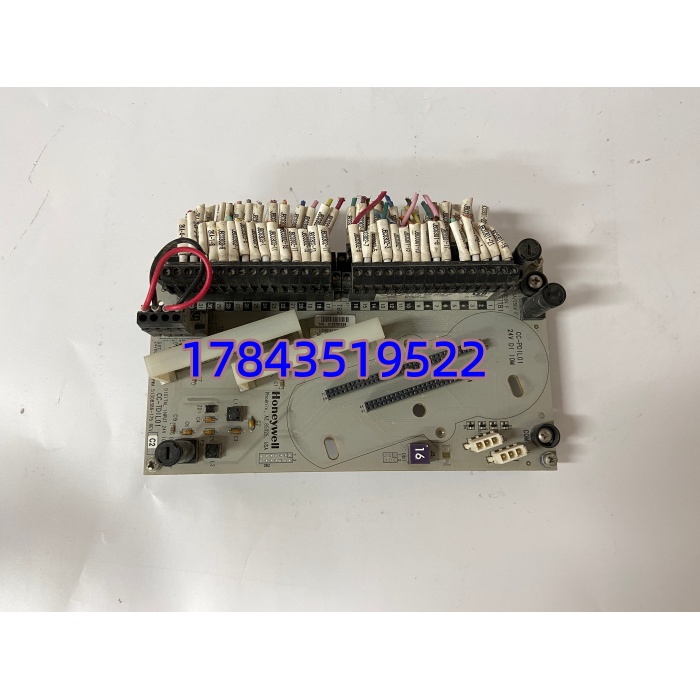

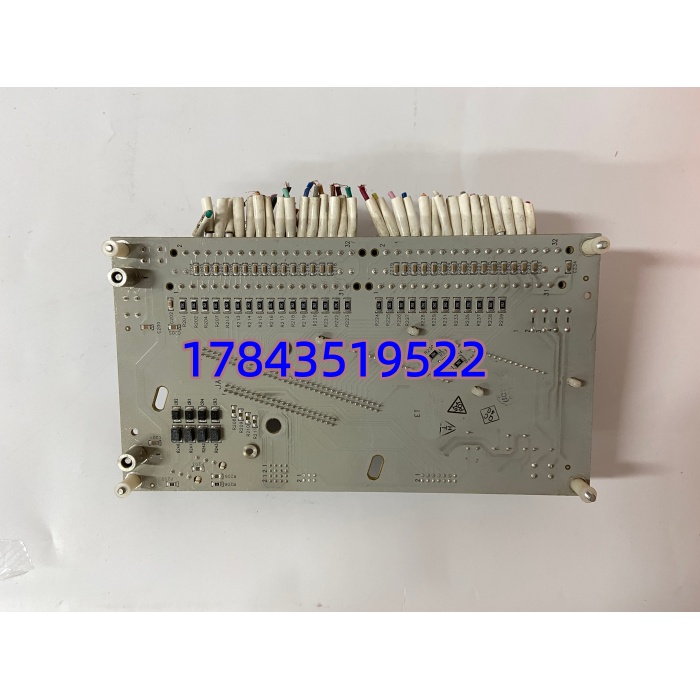

· 型号：CC-TDIL01（51308386-175）
· 品牌：Honeywell
· 系列：Experion PKS Series C I/O（IOTA Platform）
规格参数
| 参数项 | 规格说明 |
|---|---|
| 产品描述 | Honeywell Series C Digital Input Module（非冗余） |
| 型号 / 部件号 | CC-TDIL01 / 51308386-175 |
| 输入类型 | 24 VDC 离散数字量输入（兼容干触点及湿触点 18–30V DC） |
| 输入通道数 | 16通道（每组通常8通道共两组，依IOTA基板配线） |
| ON状态电压范围 | 18 ~ 30 VDC（典型ON阈值≈15V） |
| OFF状态电压 | ≤5 VDC |
| 每通道典型输入电流 | ≈5 mA @ 24VDC（模块总0.19A@24VDC） |
| 隔离方式 | 通道对地光电隔离（通道间不隔离），隔离耐压1500Vrms典型 |
| 响应时间 | ≤10 ms（可通过Experion软件滤波设定防抖） |
| 供电 | 由IOTA基板背板提供 24VDC，典型功耗 4.22 W |
| 工作温度 | -40 … +70 ℃（IEC 60721-3-3 Class 3K5 控制室/机柜级） |
| 存储温度 | -40 … +85 ℃ |
| 相对湿度 | 5 ~ 95 % RH（非冷凝） |
| 安装方式 | 插入Series C IOTA机架基板，DIN导轨安装，支持热插拔 |
| 通讯/协议 | 通过IOTA背板与C300/ACE控制器通信（Honeywell专有关键控制总线） |
| 认证 | CE、UL/cUL、CSA、Class I Div 2（部分批次） |
| 状态指示 | 前面板每通道Input LED + Module OK / Comm LED |
| 冗余版本对照 | 冗余版为 CC-TDIL11（成对冗余配置），不可直接互换固件逻辑 |
| 生命周期状态 | 官方标记为 Discontinued / Obsolete，请以Honeywell PSP公告为准 |
产品介绍
从现场维护角度说，CC-TDIL01是那种”平时没人注意，炸了才知道重要”的卡——它不参于控制运算，只负责把现场泵运行反馈、阀门限位、急停按钮这些状态喂给C300控制器。某个炼油厂项目里碰到过一批老CC-TDIL01因机柜长期高温（>55℃）导致光耦老化，偶发通道”假ON”，操作员看到泵运行指示乱跳，查了半天才锁定是DI卡。它支持热插拔，换卡本身5分钟，但找不到原厂新卡才是噩梦。
采购与库存视角要直说：Honeywell已将CC-TDIL01列为Discontinued（停产），新原厂全新库存基本绝迹，市面流通多为New Surplus或拆机件。按ABC分类，若您的Experion PKS装置仍大量使用此型号（尤其老IOTA机架不兼容新款CC-PDIL01直接插——严格来说要核对IOTA基板版本及Firmware，部分老机架需同步换基板），建议按在役机架数÷4向上取整备冷备件，EOL件早囤比急用时拍拆机件溢价3~5倍划算。冗余要求高的回路可考虑迁移至CC-TDIL11（成对冗余）或在整体DCS升级时统一换型。
应用场景与库存策略
DCS数字量输入卡故障不会直接导致控制输出失控（不像AO/DO驱动现场执行机构），但会令操作员失去现场状态可视性——泵是否在转、阀门是否到位、ESD急停是否被按下——连锁逻辑若依赖该DI点则会间接导致联锁不可用或部分功能旁路灯亮起。交期方面，原厂已停产物料常规回复NLA，二级市场调货通常需1~4周。
典型场景与备货建议：
- 炼化/电厂 — Experion PKS C300系统现场状态反馈采集（泵运行/阀位/液位开关联锁）：非冗余DI卡故障致状态丢失影响操作判断 → 建议N机架备1件冷备（Buffer），密封防静电袋保存，每2年抽检上电
- 多装置共用同代Series C IOTA机架：建立共享备件池 → 4~6个同型IOTA机架共享1件原装冷备，要求渠道提供Honeywell原标签溯源
- EOL处理：确认原厂Last-time-buy窗口已关闭后，向授权分销商锁定New Surplus库存；若装置计划PKS升级可评估整体换CC-PDIL01+新IOTA基板或迁移冗余CC-TDIL11方案
- 注意：CC-TDIL01 ≠ CC-TDIL11，后者为冗余配对版，二者不能直接替用；老IOTA基板（早期Rev）对新Series C模块兼容性需以Honeywell Compatibility Matrix为准
真实案例：
西南某化肥厂合成氨装置Experion PKS系统运行第14年，#3 IOTA机架Slot 5的CC-在一次夏季雷暴后16通道全显示”1″（强制ON），现场实际触点断开。热插拔复位无效，交叉换位确认卡件光耦隔离击穿。库房无备件，原厂PLM回复”Obsolete, no new stock”。等了9天从华东渠道淘到一块New Surplus，价格是停产前采购价的3.6倍。事后盘点发现全厂28个IOTA机架仅配2件拆机DI冷备且已上机消耗未补充。反思——Series C老DI卡虽MTBF尚可但EOL后无缓冲库存=赌命，按API 554及工厂备件管理规范应将已停产C系列DI/DO模块纳入A类关键备件，EOL窗口关闭前完成战略囤货。
