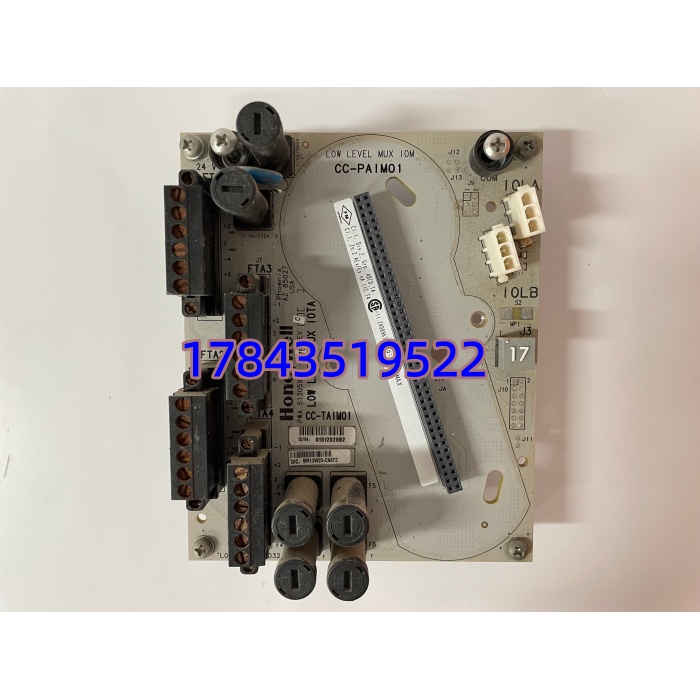

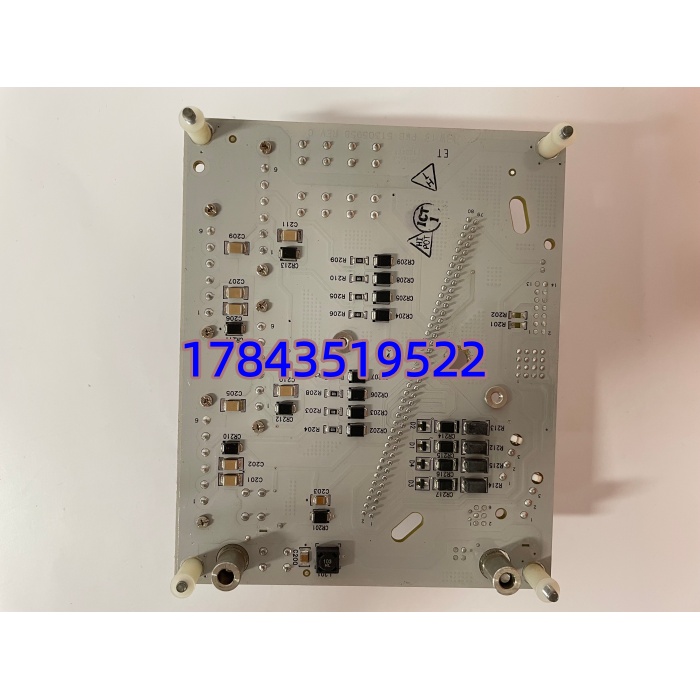

HONEYWELL CC-TAIM01 | C300 Series C 冗余热电偶/mV 输入 IOTA 底板

描述

产品详情

· 型号：CC-TAIM01（常见订货号 51405042-175，三防版 CU-TAIM01）

· 品牌：Honeywell Process Solutions

· 系列：Experion PKS — C300 Series C IOTA（Thermocouple/mV Input Termination Assembly）

规格参数

• 制造商：Honeywell International Inc.
• 型号：CC-TAIM01（Redundant TC/mV Input IOTA）
• 对应非冗余 IOTA：CC-TAIM11（6″ 单槽底板，部分文献 CC-TAIMxx 系列混用请注意）
• 适配电子模块：CC-PAIH01（16 ch TC/mV + HART 支持）、CC-PAIM01（16 ch TC/mV 基础版）
• 模块类型：Thermocouple / mV Analog Input IOTA — 冗余接线底板（含现场端子排/FTA 接口、CJC 参考点铜块）
• TC/mV 通道数（引至现场）：16 通道，支持 J/K/T/E/S/B/R/N 型热电偶及 ±100 mV DC 线性输入
• 冷端补偿（CJC）：由插装的 CC-PAIH01/CC-PAIM01 电子模块通过 IOTA 上铜质等温块测温实现，IOTA 本身无有源 CJC 电路
• 冗余支持：双槽位可装两块 CC-PAIH01/CC-PAIM01 组成 1+1 输入冗余，IOTA 提供并联现场接线
• 现场接线形式：螺钉端子 / 配 FTA（Field Termination Assembly），支持屏蔽层独立接地至机柜地
• 背板通信：由插装电子模块经 I/O Link 与 C300 控制器通信（IOTA 无处理逻辑）
• 供电要求：由插装 AI 模块经背板取电，IOTA 不独立供电
• 通道隔离：通道对地及背板 ≥500 V AC（取决于所插模块特性）；IOTA 提供现场-机柜地分隔及等温块
• 安装方式：插入 C300 I/O 机架 IOTA 槽位或 DIN 导轨（EN 60715）配合机架组件
• 物理尺寸：约 305 mm（12″）× 178 mm × 44 mm（冗余版，较非冗余 CC-TAIM11 的 6″ 长一倍）
• 工作温度：0 ～ +60℃（机柜内环境）
• 存储温度：-40 ～ +85℃
• 湿度：5%–95% RH，非冷凝
• 认证：CE / UL / CSA / FM（Ex 区域需配合相应 FTA 选型），符合 IEC 61000-4EMC
• 重量：≈0.38–0.52 kg

产品介绍

在某乙烯裂解装置碰过：C300 机架配冗余 TC/mV 输入（CC-PAIH01 + CC-）采辐射段炉管表面温度（K 型），大修拆线校验发现 IOTA 端子排两颗螺丝滑牙（老批次黄铜材质热循环后脆化），致使一支热电偶虚接触——趋势看不出大异常因其余点正常，但单点失准在高温炉管监测中是隐患。IOTA 底座这种东西不被重视，但它才是 TC 信号物理连接的”等温块载体”。CC- 的价值除冗余接线架构（1+1 热备不丢温变信号）外，还在于提供规范屏蔽接地和 CJC 参考铜块安装面——乱用普通端子排自搭会引入 CJC 误差 ±2～3℃ 以上，影响炉管超温预警。

从供应链看 CC- 属低值高可用件（目前在产），交期通常 2–6 周。归入 C 类按机架配比备——但注意：若贵司关键工艺温度（如反应器床层/炉管表面/转化炉出口温度）用冗余 TC 配置，必须确认 IOTA 版本与电子模块版本匹配（老批次 CC- 与新版 CC-PAIH01 Rev.F+ 物理兼容，极少数极早期 IOTA 背板测试点定义微差不影响功能但 Control Builder 自检可能 Warning），采购前列一下现网 IOTA 照片核对丝印 Rev。

应用场景与库存策略

TC IOTA 底座故障表现通常是端子氧化/滑牙致单点漂移或 CJC 参考面污染引起所有 16 点整体温漂——不像模块烧坏有明显 Fault LED，难排查。原厂虽未 EOL，但冗余版（12″）或三防版 CU- 偶缺货，等货期只可临时改非冗余或跨机架借通道。

• 炼油/石化/化工（C300 + 冗余 TC/mV 采炉管/床层/烟道温度）​ — 关键高温监测非它不可因需 CJC 等温块+冗余架构 → 建议按 ，多套同类机柜可共享周转。
• 火电/冶金（锅炉壁温/过热器出口 TC 阵列）​ — 非 SIL 温度巡检可用单 TC 配 CC-TAIM11（非冗余 6″）→ 若已用冗余架构建议同架构备 1 件，沿海/腐蚀环境指定 CU-。
• 已部分迁移至 S800/PM/Unity 等异构系统的装置​ — 遗留 S300/S9000 或 分区仅少量 TC 卡 → 可降为 C 类全厂 1 件共享，改造时逐步取消。
• 改造/扩容项目​ — IOTA 与电子模块分开请购易漏项 → 建议采购清单强制绑定 “CC- + CC-” 成套订购，防止只到货一半无法接线。注意区分冗余(CC-/12″)与非冗余(CC-TAIM11/6″)底板尺寸——机柜导轨长度要预留够。

真实案例：南方某 PX 芳烃装置， 系统配多块冗余 TC/mV（CC-+CC-）采集重整炉管表面 K 型偶温度。年度大修拆线做回路校准时发现 #2 冗余 IOTA（CC-）第 1–8 通道端子排塑料微裂纹（老批次尼龙热老化），两颗端子滑牙无法锁紧补偿导线。因初始 MBO 备件包只列电子模块没列 IOTA，联系代理答复标准交期 5 周（三防版 CU- 更久）。最终从另一套暂未投用备用机架拆下 IOTA 顶替，延误开车调试 1 天。事后该厂修订 MRO 清单——所有 Series C TC/mV IOTA（/TAIM11 等）按”每类型 1 件/全厂共享”设 Buffer Stock，单价不过几百美金但等快递耽误的是开工节点。
