描述
产品详情

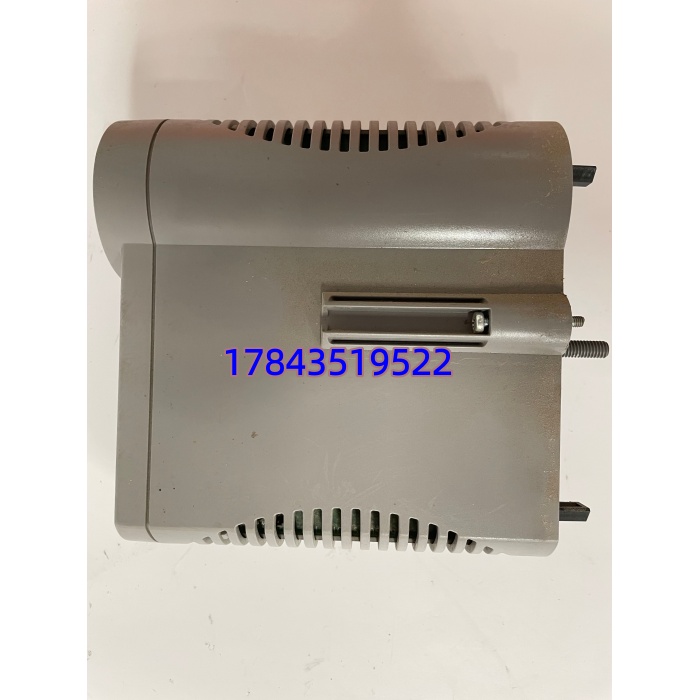

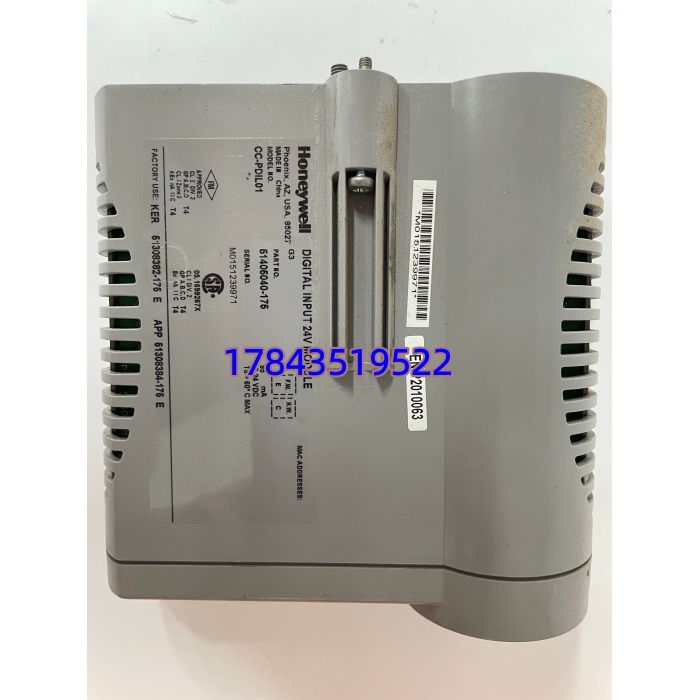

· 型号：CC-PDIL01（P/N 51405040-175 或 51308388-175）
· 品牌：Honeywell
· 系列：Experion PKS C300 — Series C Digital Input Module (PDIL)
规格参数
| 参数项 | 规格说明 |
|---|---|
| 产品类型 | Series C 数字量输入模块（Process Digital Input, 24V DC） |
| 模块型号 | CC-PDIL01 |
| 典型部件号(P/N) | 51405040-175（32ch版）／51308388-175（同功能早期P/N） |
| 适用控制器 | Honeywell C300 Process Manager（通过 C系列 I/O 机架 + IOTA 端子板） |
| 输入通道数 | 32 通道，分组为 4 组 × 8 点（每组共 COM） |
| 额定输入电压 | 24 VDC（允许范围 18–30 VDC） |
| 输入类型 | 干接点（无源）或湿接点（NPN/PNP 漏型/源型可配），逻辑”1″＞15V，”0″＜5V |
| 输入电流 | 典型 5–7 mA @ 24VDC 每通道 |
| 输入阻抗 | ≈ 4.2 kΩ（典型值，依版本） |
| 隔离方式 | 通道组-背板光电隔离 ≥1500 Vrms（1 min），通道组内共 COM 不隔离 |
| 响应时间 | ≤ 5 ms（含滤波，软件可配 0.5–20 ms 去抖） |
| 断线检测 | 支持开路线检测（需配适当上拉/下拉及现场电源，Bad PV 标志位） |

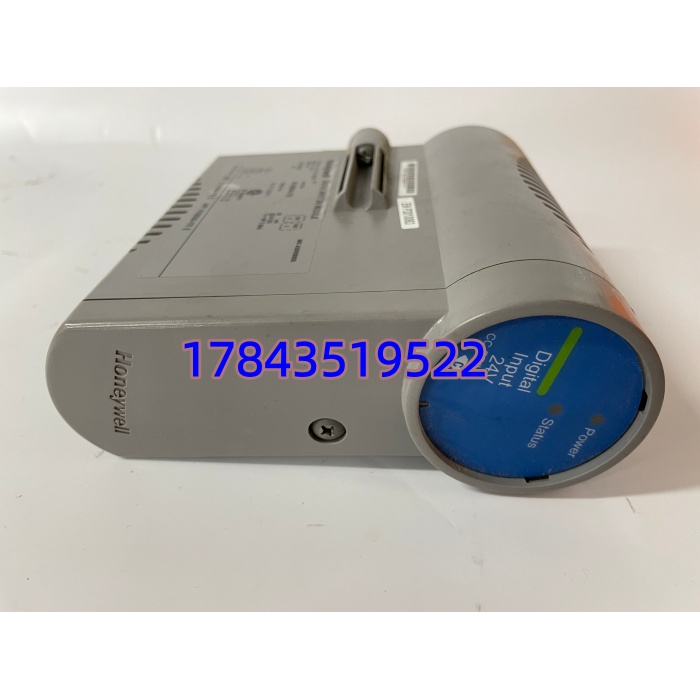

| 状态指示 | 前面板每通道 LED（ON=信号有效）+ 模块 OK/COMM LED |
| 配套端子板(IOTA) | 非冗余：CC-TDIL01（DC-TDIL01）；冗余：CC-TDIL11（DC-TDIL11） |
| 热插拔 | 支持在线插拔更换（系统冗余配置下无扰，Simplex 更换短暂通信中断） |
| 供电方式 | 由 C系列机架背板 5V 逻辑供电（现场 DI 信号单独取外部 24VDC 经端子板） |
| 功耗 | ≤ 5 W（典型，来自背板） |
| 工作温度 | 0℃ ～ +60℃（控制室柜内典型工况） |
| 存储温度 | -40℃ ～ +85℃ |
| 相对湿度 | 5%–95% RH，非冷凝 |
| 安规认证 | CE、UL 61010-1、CSA、ATEX/IECEx Class I Div 2（配合认证机柜），符合 IEC 61131-2 |
| 安装方式 | 插入 C系列 I/O 机架槽位 + 锁定杆，背侧对接 IOTA 端子板 |
| 尺寸/重量 | 约 223×48×130 mm / ≈0.35 kg |
产品介绍
现场实测发现——PKS 系统里 DI 卡故障常被误判为现场开关或接线问题：某化工厂一批限位开关无故报”断开”，排查半天是 CC-PDIL01 第三组 COM 内部光耦轻微劣化导致阈值上移，逻辑”1″判定不稳。它干的活就是把现场 24V 开关量送进 C300 扫描周期，自带光电隔离挡现场浪涌，每通道 LED 让你不用万用表挨个量——但这些优点在模块悄悄老化时光耦漂移不会主动报警，全靠通道偶尔抽查或系统报”Input Fault Summary”。
原厂对该早期 C系列 DI 部分批次标 Discontinued，新项目推新代 C系列 变体，在役 PKS 系统躲不开。市面流通多为 NOS 及测试合格拆机，采购必要求插回同型机架+IOTA 识别通过 + 至少抽 4 组各 1 通道施加 24V 读回正确截图。按 ABC 分类——若挂联锁/跳闸允许反馈或关键设备运行状态归入 A 类，建议每 I/O 柜或每 3–4 面同类机架备 1 件 Buffer Stock（注意与配套 IOTA 版本一致）。TCO 算的是一次装置因 DI 信号丢失引发联锁误动或拒动导致的非计划停工，不是单块卡差价。
应用场景与库存策略
CC-PDIL01 故障征兆：某组/全组通道恒 0 或恒 1、前面板 OK LED 灭/ERR 亮、Control Builder 报”IOM Communication Lost”但该槽位其他类型卡正常（说明背板 OK 唯 DI 模块异常）、断线检测误报全组。
- 炼化/化工 PKS 系统 C300 站采集泵运行/停止/故障反馈及联锁允许 DI（配 CC-TDIL01/11）→ 若挂安全联锁条件→建议每 3–4 面同类 I/O 机架备 1 件冷备（Cold Spare），入库核对原 P/N（51405040-175）及配套 IOTA 型号标签，每 2 年抽检上机架验证识别正常。
- 电力/造纸 辅机状态监视 DI（非联锁关键）→ B类可按厂级 N+1 共享备件池锁定 1–2 件（考虑未来 5–8 年退役前 Last-time-buy）。
- 计划升级新 C系列 I/O 或 Experion LX→ 可只备 1 件过渡，余预算投入新版本兼容评估（新机架 DI 卡型号不同但可共存于同 C300 架构需确认 IOTA 兼容）。
- 二手/翻新件验收→ 索要：① 序列号及标签微距照 ② 插原机架+IOTA 识别通过截图 ③ 至少每组抽 1 通道 24V 施加读回 1、撤电压读回 0 测试记录，拒收针脚氧化或 LED 暗淡件。
真实案例：某沿海炼厂重整装置 PKS 柜 CC-PDIL01 采集加热炉快开风门限位及燃料气切断阀位置反馈，某次大修除尘后上电一组 8 通道全”0″——COM 端光耦失效。库房无同 P/N 备件原厂交期无期，从渠道调 NOS 等了 8 天期间相关联锁改软旁路维持降负荷运行。事后按 ABC 归入 A 类——向可靠渠道签 2 件同完整 P/N + 匹配 IOTA 类型冷备入库（其中 1 件做年度上机架读识别验证），另推动全装置同类 DI 卡按柜盘点。后来另一套芳烃装置同型卡遇静电损坏，拆封冷备 15 分钟恢复信号采集。
