描述
产品详情
· 型号：CC-PCF901
· 完整物料号：51405047-175
· 品牌：Honeywell（霍尼韦尔）
· 系列：Experion PKS Series C
规格参数
- 型号：CC-PCF901
- 完整物料号：51405047-175
- 品牌：Honeywell
- 产品类型：控制防火墙模块（Control Firewall Module）
- 所属系统：Experion PKS Series C / C300控制器架构
- 端口数量：9个（8个下行RJ-45端口 + 1个FTE上行链路端口）
- 以太网接口类型：10/100Base-TX（RJ-45连接器）
- 通信协议：FTE（Fault Tolerant Ethernet），支持TCP/IP、UDP、IPv4、IPv6
- 传输速率：10/100 Mbps（自适应）
- 网络拓扑：支持环形、星形或总线型
- 供电电压：24V DC（通过I/O Termination Assembly – IOTA提供）
- 功耗：约10W（部分资料标注≤15W，需以原厂手册为准）
- 电流消耗：约0.4A @ 24V DC（部分资料标注0.112A，需以实物铭牌为准）
- 工作温度：-20℃ ~ +60℃（部分资料标注-40℃~+85℃，需以原厂手册为准）
- 存储温度：-40℃ ~ +85℃
- 相对湿度：5% ~ 95%RH（无凝露）
- 尺寸：约190mm × 69mm × 23mm 或 200mm × 120mm × 50mm（不同来源差异大，以实物为准）
- 重量：约0.45kg ~ 0.55kg（部分资料标注1.55kg或2.5kg，差异极大，以实物为准）
- 安装方式：安装在CF9 Input/Output Termination Assembly（IOTA）上，DIN导轨固定
- 防护等级：IP20（控制柜内安装）
- 安全特性：防火墙保护、访问控制列表（ACL）、网络地址转换（NAT）、VLAN、入侵检测（IDS）、数据加密
- 冗余功能：原生支持FTE冗余网络（A/B网络），单模块可同时连接2条FTE链路，切换时间≤100ms
- 状态指示：前面板LED指示灯（Power/Run状态）
- 配套模块：C300控制器、CC-PFIM01 FIM模块、Series C I/O模块
- 配置软件：Honeywell Control Builder / Experion PKS Station
- 认证：CE、UL、RoHS、FM、IEC 61131-2
- 原产地：美国（需以实物铭牌为准）
产品介绍
CC-PCF901 51405047-175是Honeywell Experion PKS Series C系统里的一块控制防火墙模块，本质上是个”网络门卫”。C300控制器负责跑控制逻辑，但它和上位机、操作站、其他控制器之间的通信，都得经过这块模块来转发和安全过滤。它把FTE（容错以太网）的冗余A/B网电缆分配成8路下行端口，连到各个I/O模块和现场设备，同时在控制层和监控层之间筑起一道防火墙，防止企业网的病毒或误操作窜进控制网。

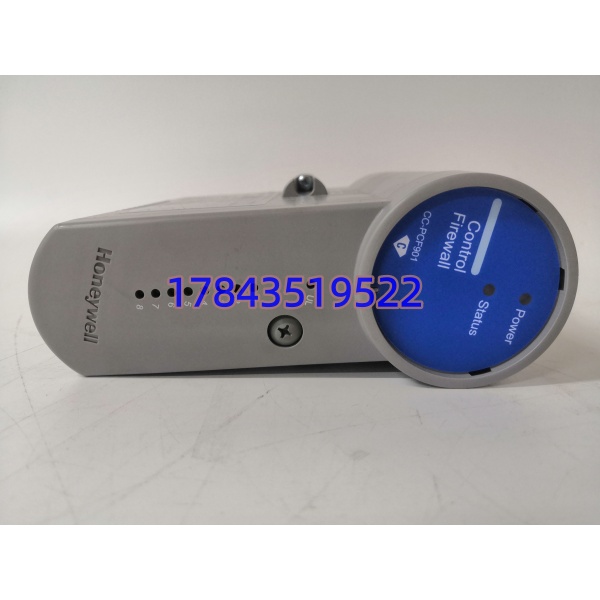

我在石化厂调试过Experion PKS系统，CC-PCF901插在CF9 IOTA底座上，前面板一排RJ-45口，8个黄灯闪烁表示各端口通信正常。它的FTE冗余功能实用——A网断了自动切B网，切换时间不到100毫秒，操作员根本感觉不到。有一点要注意：这块模块的ACL策略默认比较宽松，上线后得根据工厂网络安全规范收紧，否则等于大门敞开。
应用场景与行业案例
痛点切入
工控系统的网络安全以前没人重视，直到勒索病毒把石化厂DCS搞瘫的新闻出来，大家才慌了。Experion PKS的控制网和办公网物理隔离做得再好，也挡不住U盘插错口、工程师笔记本带毒进场。CC-PCF901的作用就是在控制网边界做精细化访问控制，只允许合法的通信流量通过，把风险压到可控范围。
典型场景
- 石油化工：炼油装置DCS的控制网与MES/ERP系统接口隔离。非它不可的原因：炼化装置的控制网一旦中招，反应器温度失控就是爆炸级事故，CC-PCF901的ACL和IDS功能能把异常流量掐死在边界。
- 火力发电：电厂DCS与SIS（厂级监控信息系统）的安全通信。SIS需要采集DCS数据但不应反向控制，这块模块的NAT和单向通信策略能实现数据只出不进。
- 制药行业：符合GMP规范的批次控制系统网络隔离。FDA 21 CFR Part 11对电子记录完整性要求高，CC-的日志审计功能能记录所有网络访问行为，满足合规审计。
- 水处理：自来水厂SCADA系统的远程通信安全。水厂分布广、站点多，远程维护通道容易被攻击，这块模块的VPN加密和入侵检测能守住入口。
- 造纸行业：纸机DCS与QCS（质量控制系统）的跨网段通信。QCS需要实时纸幅数据，但不应访问控制回路，CC-的VLAN划分能把两个系统逻辑隔离。
真实案例
2023年夏天，我在华东一家大型炼化企业，他们的Experion PKS系统突然频繁报”网络风暴”报警，操作站画面刷新卡顿，部分I/O模块通信中断。现场排查发现是CC-模块的端口5连接的一台临时调试笔记本中了蠕虫病毒，病毒在控制网内广播发包，FTE网络的A网带宽被占满。当时正值装置满负荷运行，操作员画面卡了半分钟，差点误操作。更麻烦的是，这块模块的ACL策略出厂默认允许所有IP通信，病毒畅通无阻。最后紧急把CC-的ACL收紧，只允许DCS服务器、操作站和工程师站的IP通过，端口5物理断开，重启模块后网络风暴平息。仪表主管后来跟我说：”这模块是控制网的’门卫’，出厂配置太宽松，上线第一件事就得锁死访问策略，备件也得囤一块。”
