描述
产品详情

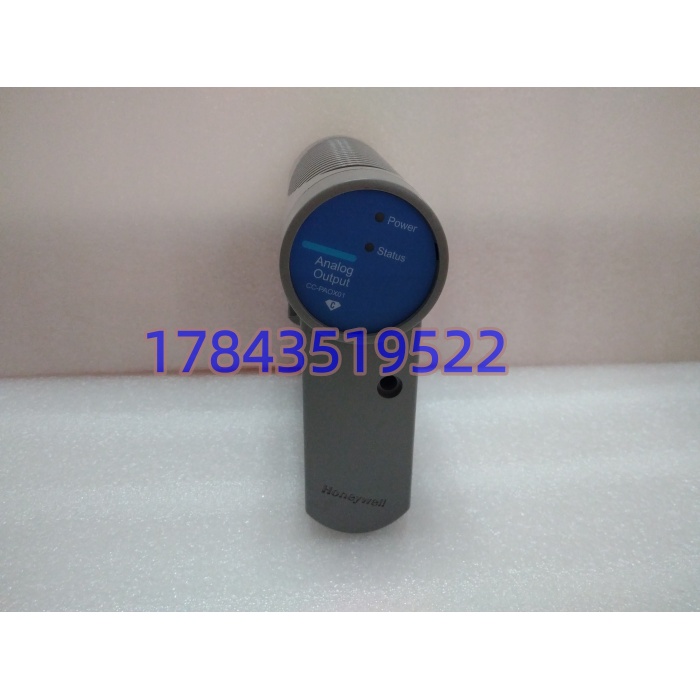

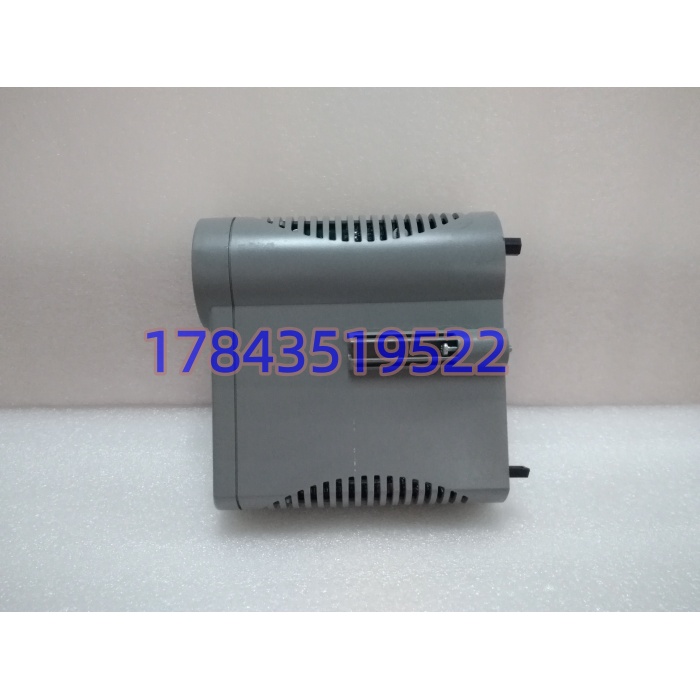

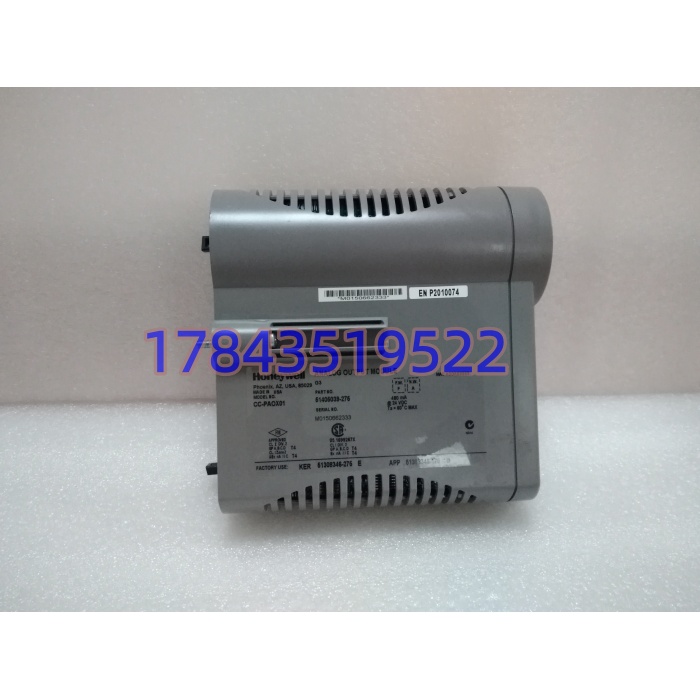

· 型号：CC-PAOX01（51405039-275）
· 品牌：Honeywell
· 系列：Experion PKS Series C I/O
规格参数
| 参数项 | 典型值/说明 |
|---|---|
| 产品定位 | Series C 高电平模拟量输出（AO-HL，非 HART） |
| 部件号 | 51405039-275 |
| 配套控制器 | C300（Experion PKS R400~R630 老代；CU-PAOX01 为新代，不可混冗余对） |
| 输出通道 | 16 路单端（非差分、通道间不隔离） |
| 输出信号 | 4-20mA（0mA 及 2.9-21.1mA 软件可设），无 0-10V 硬件切换 |
| DAC 分辨率 | 标定精度 ±0.05%FS，校准精度 ±0.35%FS@25℃ |
| 温度漂移 | 0.005%FS/℃ |
| 负载能力 | 最大 800Ω（24VDC 供电，合规电压 16V） |
| 开路电压 | 最大 22V |
| 响应时间 | 80ms 内达终值 1% 以内 |
| 纹波 | <100mV pp @工频，250Ω 负载 |
| 断线检测 | 通道 Soft Failure 指示，Open Wire Detection 功能块支持 |
| 现场侧供电 | 非本安（Non-Incendive）输出，无外供 24V 给阀门，Class 1 Div 2 |
| 配套 IOTA | CC-TAOX01（非冗余 6″）/ CC-TAOX11（冗余 12″）/ CC-GAOX21（9″非冗余） |
| 背板取电 | Series C 机架 24VDC 背板，典型功耗约 3W 级（以手册为准） |
| 工作温度 | 0~60℃（存储 -40~85℃） |
| 热插拔 | Series C 机架支持，但 16 路 AO 裸拔会让执行机构瞬间掉信号 |
| 停产状态 | 老部件号走备件渠道；同代续命优先同号，跨代换 CU-PAOX01 需核对 PKS 版本 |
产品介绍
CC-PAOX01 是 Honeywell Experion PKS 里 Series C I/O 的 16 通道高电平 AO 卡，跑 AO-HL 功能块，把 C300 里 PID 算出的设定值经 16bit 级 DAC 变成 4-20mA 送调节阀定位器、变频器给定、电动执行器。它和 CC-PAOH01 只差一个字母——X 不带 HART modem，H 带 HART；现场不读阀门定位器二次变量、不远程改量程的场合，X 版够用且便宜。和 CU-PAOX01 是新代同功能卡，IOTA 与固件代次不同，冗余对里不能老新混插。
坦白讲，这卡在 2008-2016 年上的 PKS 项目里和 CC-PAIN01 成对出现，AI 进 AO 出。现在采购 90% 是补备件。有一点要注意：51405039-275 是部件号不是销售型号，代理商页常把它写成”带 HART”、”IP65″、”±0.075%FS”、”0-10V 可切”，那是把 PAOH01 或第三方卡参数套牌了——下单必须写清”CC-PAOX01 / 51405039-275 / 非 HART / 配 CC-TAOX01″，否则货到了发现是 PAOH01 多花冤枉钱，或是 HART 变量在 PKS 里没使能白搭。
应用场景与行业案例
我在现场遇到过最隐蔽的误动作：催化装置进料阀突然全关，查 C300 里 PID 输出没变，顺藤摸瓜发现 CC- 第 6 通道开路，模块报了 Soft Failure 但操作员没切维护，PKS 默认故障保持最后值——结果是端子排螺丝松动，不是模块坏。这种”通道自诊断有、但没配报警路由”的坑，调试时不埋好，半夜就是一次非计划停车。
典型场景：
- 炼油常减压：16 路 AO 出四路塔顶回流阀、四路侧线流量阀、八路伴热调节，非 HART 版省掉 AMS license 点位。
- 乙烯裂解炉：燃料气阀给定走 ，炉区不跑 HART 参数，定位器用老式 4-20mA 不带通信。
- 电厂汽机 EH 油站：调速阀/主汽阀给定 4-20mA，配 CC-TAOX11 冗余 IOTA，单卡故障输出无扰切换。
- 制药配液：批量控制里多路调节阀给定，非本安柜内安装 Div 2 够用，不追求通道间隔离（ 通道间不隔离）。
- 水处理加药：pH/ORP 回路 AO 出计量泵冲程，负载才 250Ω，800Ω 余量管够。
真实案例：华南某 PTA 装置，PKS R410 系统，#2 I/O 柜第 4 槽 CC- 驱动氧化反应器进料调节阀。大修后开机，阀位反馈（AI 回读）和 PID 输出差 3%，手动摇定位器正常。仪控班拆 IOTA 发现端子排第 9 路（对应模块第 9 通道）接线鼻压接虚，接触电阻 1.2Ω 叠加进 250Ω 负载，20mA 时压降多 24mV。柜里备件架上同部件号 51405039-275 未拆封，先在 Control Builder 里把该模块置 Inactive，带电拔旧插新（Series C 允许），重下 IOM 配置，6 分钟恢复。班长说：”AO 卡坏得少，坏的多是端子虚和负载超标，换卡前先拿万用表量回路电阻，别上来就甩锅霍尼韦尔。”
