描述
产品详情

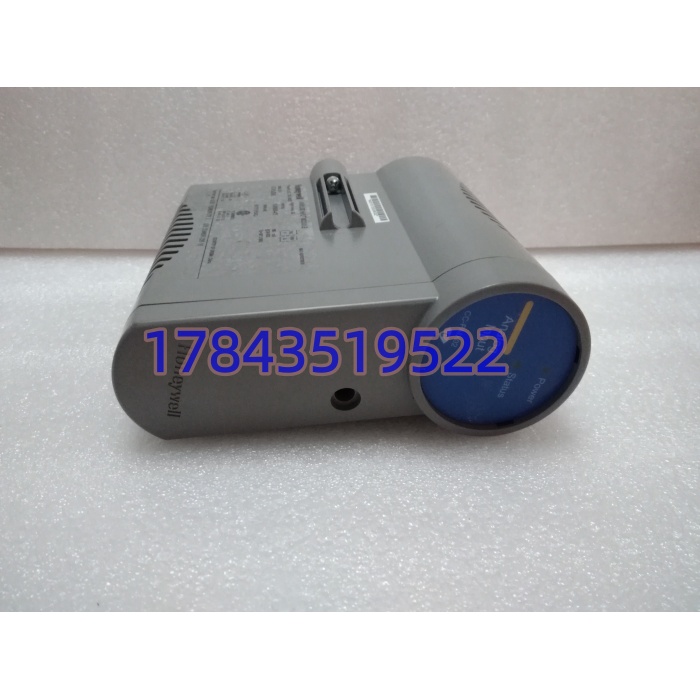

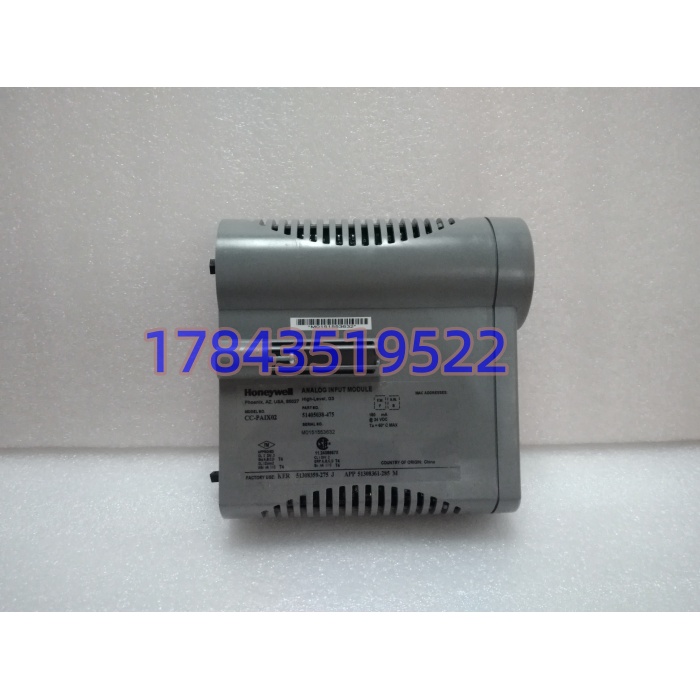

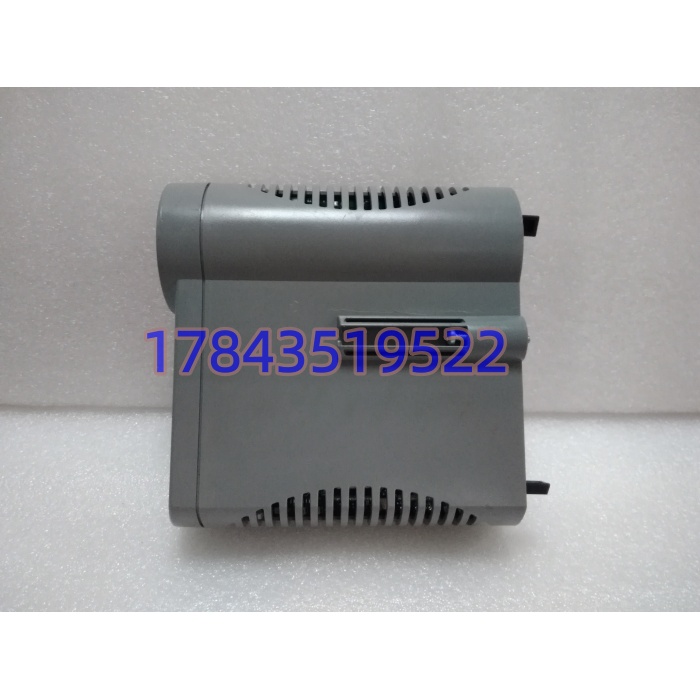

型号：CC-PAIX02（51405038-475）
品牌：Honeywell
系列：Experion PKS Series C I/O
规格参数
| 参数项 | 规格值 |
|---|---|
| 模块类型 | 高级模拟量输入模块（High-Level AI） |
| 通道数量 | 16 通道（12 单端 + 4 差分） |
| 支持信号 | 电压：0-5 V、1-5 V、0-10 V、±5 V、±10 V；电流：4-20 mA、0-20 mA |
| A/D 分辨率 | 16 bit |
| 硬件精度 | ±0.075% FS（23.5 ± 2 °C）；±0.15% FS（0 ~ 60 °C） |
| 输入扫描速率 | 50 ms / 通道 |
| 共模抑制比（CMRR） | 70 dB（DC ~ 60 Hz，500 Ω 源不平衡） |
| 共模电压 | -6 ~ +5 V 峰值（DC ~ 60 Hz） |
| 常模抑制比（NMRR） | 19 dB @ 60 Hz |
| 常模滤波器 | 单极 RC，-3 dB @ 6.5 Hz |
| 输入阻抗（电压输入） | > 10 MΩ（有源） |
| 最大常模输入电压 | ±30 V 差分（不损坏） |
| 最大输入电压（对公共端） | +36 VDC ~ -1.1 VDC（不损坏） |
| 通道间串扰 | -60 dB（DC ~ 60 Hz） |
| 变送器现场供电 | 独立限流保护电路，Class I Div 2 非 incendive |
| HART 支持 | 不支持（CC-PAIH02 为 HART 版本） |
| 冗余支持 | 可选（配合冗余 IOTA） |
| 配套 IOTA | CC-TAIX01 / CC-TAIX11（6″）；CC-TAID01 / CC-TAID11（9″） |
| 工作温度 | -40 °C ~ +70 °C（模块环境） |
| 安装方式 | Series C 载板插入式 |
| 认证 | CE；可选 Class I Div 2 危险区域 |
产品介绍
CC-PAIX02 是 Honeywell Experion PKS 系统里的高电平模拟量输入卡件。它装进 C300 控制器的 Series C I/O 槽位，干一件事：把现场 4-20 mA 变送器、电压型传感器的信号读进来，转成 16-bit 数字量，交给控制器做 PID 运算、显示、记录。16 个通道，12 个单端接法、4 个差分接法，一个模块吃下 16 个模拟点——对于大型装置几百上千个模拟量的场景，柜子里的卡件数量直接砍掉一截。
说实话，这块卡的核心竞争力在精度和抗干扰。23.5 °C 下硬件精度做到 ±0.075% FS，全温度范围 ±0.15% FS。70 dB 的共模抑制比，在变频器扎堆、接地环境复杂的现场，读数不会乱飘。有一点要注意：CC-PAIX02 不带 HART 通讯——如果你需要在线读变送器的设备参数、做远程校准，得上 CC-PAIH02（HART 版本）。单纯采模拟量，这块卡够了，而且价格比 HART 版便宜。
应用场景与行业案例
模拟量输入卡件这东西，听着不起眼，但它挂了就是大事。温度、压力、流量、液位——装置的核心工艺参数全靠它往里传。我见过一个乙烯裂解炉，因为 AI 卡件某通道漂移，炉出口温度显示比实际低了 8 °C，操作员按假数据调了半天，结果炉管超温差点烧穿。事后查诊断日志，那个通道其实已经报了精度异常告警，但没人当回事。CC-PAIX02 的内置诊断功能能把这种问题提前抓出来——断线、短路、超限、模块健康状态，全上报到操作员站。
典型场景：
- 炼油常减压装置：16 路温度/压力变送器信号采集，配合 CC-TAID01 IOTA 做 9″ 宽体接线，现场走线方便，不用挤在 6″ 窄板上
- 化工聚合反应釜：压力、温度、进料流量三路关键参数走差分输入，抗住搅拌电机和变频器的电磁干扰，CMRR 70 dB 不是白标的
- 火电机组给水系统：除氧器液位、给水流量、主蒸汽压力等模拟点集中采集，50 ms 扫描周期够给水 PID 回路用
- LNG 储罐区：罐内液位、温度梯度、罐外环境温度多点监测，Class I Div 2 认证在防爆区域直接用，不用额外配安全栅
- 制药批配系统：配液罐的 pH 值、电导率、温度采集，±0.075% 精度满足 GMP 对关键工艺参数的测量要求
真实案例：
前年在华南一家 MDI 装置做系统升级，老系统用了十年的 Honeywell TDC 3000，要迁移到 Experion PKS C300。现场有 400 多个模拟量点，全是 4-20 mA。业主一开始想用便宜的第三方 I/O，省点预算。我跟他算了一笔账：第三方模块精度 ±0.2% FS，400 个点里按 5% 的点漂移超限算，就是 20 个假数据——对于聚合反应釜的温度控制，0.1% 的偏差可能就是一批料报废。最后业主选了 25 块 CC-PAIX02，全装置 400 点一次配齐，调试两周全部在线，精度校验全过。开车后半年，业主的仪控主管跟我说：”你这卡件买的值，半年来零通道故障。”
