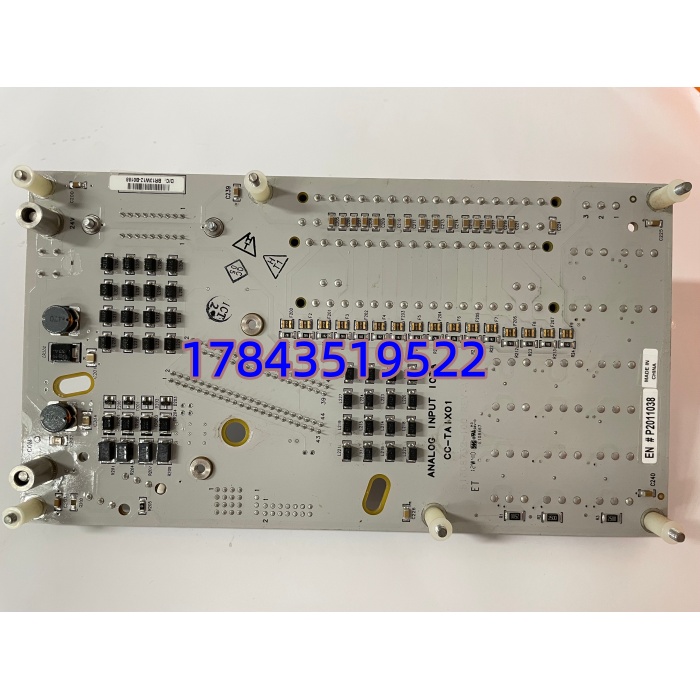

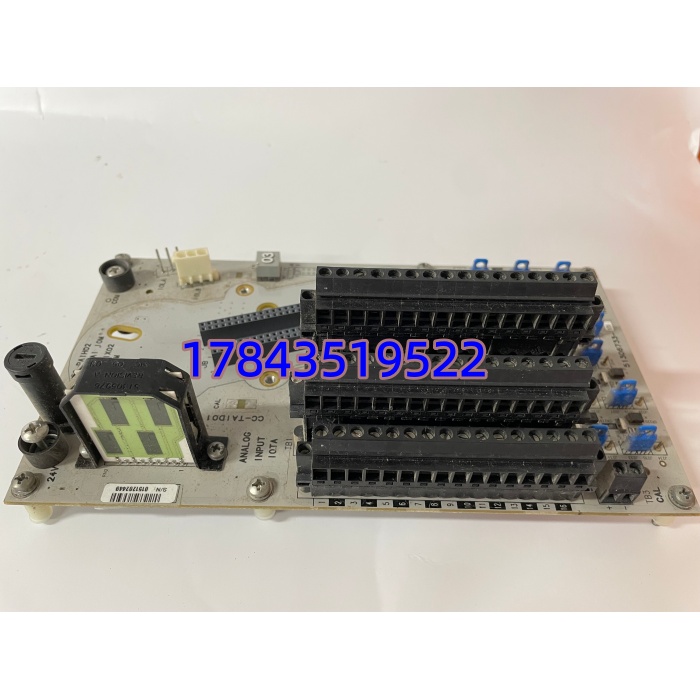

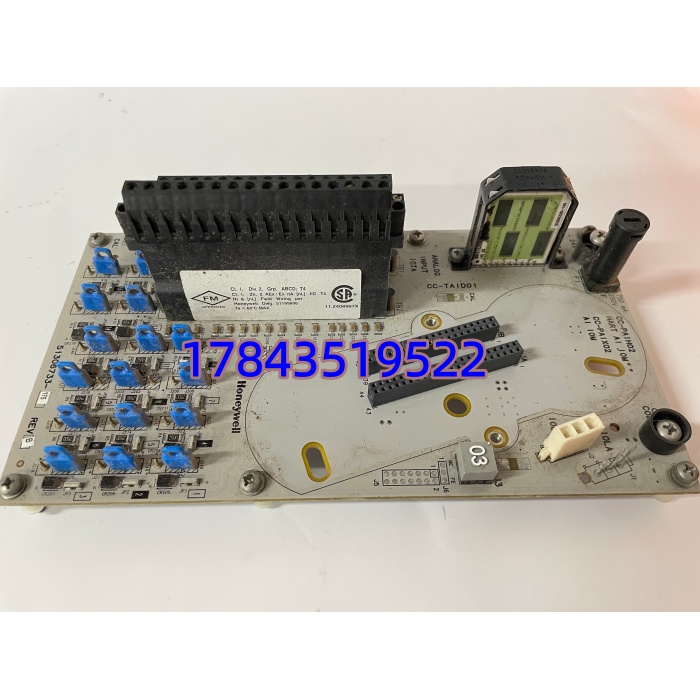

产品详情
· 型号：CC-PAIX01（51405044-175），HART 版参考 CC-PAIX02 / CC-PAIH01
· 品牌：Honeywell
· 系列：Experion PKS Series C Analog Input Module（IOTA Platform）
规格参数
| 参数项 | 规格说明 |
|---|---|
| 产品描述 | Honeywell Series C 16-Channel Analog Input Module, 4–20 mA DC |
| 型号 / 部件号 | CC-PAIX01 / 51405044-175（非 HART 版）；CC-PAIX02 为带 HART 透传版（8CH 隔离常见） |
| 输入通道数 | 16 通道（分组为 2×8，每组共地；严格来说非通道间隔离，系统侧与背板光隔） |
| 输入信号类型 | 4–20 mA DC（可软件组态设为 0–20 mA / 1–5 mA 等效量程） |
| 输入阻抗 | 典型 250 Ω（每通道，内部 Shunt 电阻） |
| A/D 分辨率 | 16 bit（满量程 65535 counts） |
| 精度 | ±0.1 % of Full Scale（典型 @ 25℃，包括线性度与重复性） |
| 更新周期 | 每通道典型 80~100 ms（全通道扫描一帧），可软件滤波设定 |
| 断路检测 | ✓ 可组态传感器断线（<3.6 mA 或 >22 mA 报 LOOP FAIL） |
| HART 支持 | CC-PAIX01 不含 HART 解调；HART 需 CC-PAIH01 或 CC-PAIX02（依固件/IOTA Rev） |
| 供电方式 | 由 IOTA 基板背板供 24 V DC，典型功耗 ≈ 4.5 W (0.19 A @ 24V) |
| 隔离 | 通道组对地及背板光电隔离（通道间不隔离），隔离耐压 1500 Vrms 典型 |
| 状态指示 | 前面板每通道 Input LED（活动态可选）+ Module OK / Comm LED |
| 热插拔 | ✓ 支持在线更换（C300 控制器不停机，建议按 SOP Force/Inhibit 相关点） |
| 安装方式 | 插入 Series C IOTA 基板（与 PS / DI / DO / AO / Comm 模块并列） |
| 工作温度 | -40 … +70 ℃（IEC 60721-3-3 Class 3K5 控制室级） |
| 存储温度 | -40 … +85 ℃ |
| 相对湿度 | 5 ~ 95 % RH（非冷凝） |
| 认证 | CE、cULus、CSA、FM Class I Div 2 / Zone 2（依批次） |
| 生命周期状态 | 部分区域标记 Discontinued / LTB Closed for CC-PAIX01；新项目推 CC-PAIH01(HART) 或新 Series C+ AI |
| 替代方向 | CC-PAIH01（HART AI，引脚兼容但需核对 IOTA Rev & Firmware）不能反向用旧 IOTA 极低 Rev 插新版 PAIH01 必查 Compatibility Matrix |
产品介绍
从维护主管视角——CC-PAIX01 是 Experion PKS 里把现场流量/压力/液位变送器 4–20mA 信号送进 C300 的那道”耳朵”。某个炼油厂常减压装置碰过一批老 CC-PAIX01 因机柜长期微振导致端子排弹性疲劳、通道偶发漂移±3%，查了半天才锁定是 AI 卡端子接触而非变送器——热插拔换卡 5 分钟，但找不到冷备只能临时短接备用通道跨接线救急。它不执行控制策略，可 FT/LT/PT 信号全丢等于操作员瞎，尤其三取二回路若三个点分属同一块 AI 卡（不推荐但现场存在）会造成虚假三取二跳闸。
供应链实话：Honeywell 已将 CC- 部分区域列入 Discontinued / LTB Closed，全新原厂极少见，市面多为 New Surplus 或拆机测试良品；带 HART 的新代是 CC-PAIH01（8CH 隔离 HART）或部分新平台 PAIM 模块。按 ABC 分类——过程 AI 卡故障影响工艺监视和部分联锁，，EOL 窗口关后锁定 Surplus。严格来说替换时需核对 IOTA 基板 Revision（老 Rev A 某些早期 IOTA 对新模块可能不兼容）及 Firmware——最好拿与原卡同 Firmware Rev 的备件，插上无需重下装只需 Verify 即可运行。（请以 Honeywell Experion PKS Series C I/O Manual & PSP Notice为准）
应用场景与库存策略
PKS 系统 AI 卡故障表现常为通道死值、全通道 32767h 或 LOOP FAIL 报警，查发射机没问题基本就是卡。交期原厂 EOL 后 NLA，二级市场调货 1~3 周。
典型场景与备货建议：
- 炼化/电厂 — Experion PKS C300 过程控制 AI（FT/PT/LT/TT 变送器回读）：AI 卡故障→关键过程变量丢失影响操作判断及三取二联锁 → 建议N IOTA机架备1件冷备（Buffer），密封防静电袋保存，每2年抽检上电
- 多装置共用同代 Series C IOTA 机架：共享备件池 →
- EOL 处理：确认 LTB 关窗后锁定 New Surplus；新项目/技改评估迁移 CC-（HART）或新 Series C+ AI——需核对 IOTA Rev、Firmware 及 Channel 映射是否需重组态
- 注意：CC- ≠ CC-PAIX02（HART/隔离版）≠ CC-（新 HART AI，8CH 隔离，引脚兼容但 IOTA Rev 要求更高），混用前必须查 Compatibility Matrix；通道间非隔离，现场接线避免混合不同接地参考信号于同一模块
真实案例：
北方某乙烯装置脱乙烷塔 Experion PKS 系统 #5 IOTA 机架 Slot3 的 CC-（16CH AI）在大修后开车期间 8 通道全显 —-（断线报警），现场变送器校验正常。交叉换槽确认卡件 A/D 部分失效。库房无冷备（记录显示”已申请未到货”），原厂回 NLA。等了 6 天从集团另一基地借调一块拆机 CC- 恢复，险些影响投料节点。复盘：Series C 老 AI 卡虽 MTBF 尚可但 EOL 后无缓冲库存=工艺监测量盲区，按 ISA-5.1及工厂备件规范应将已停产 Series C AI/DI/DO 模块纳入 A 类关键备件，LTB 关窗前完成战略囤货；三取二重要测点尽量分布在不同物理 AI 卡。
