描述
产品详情

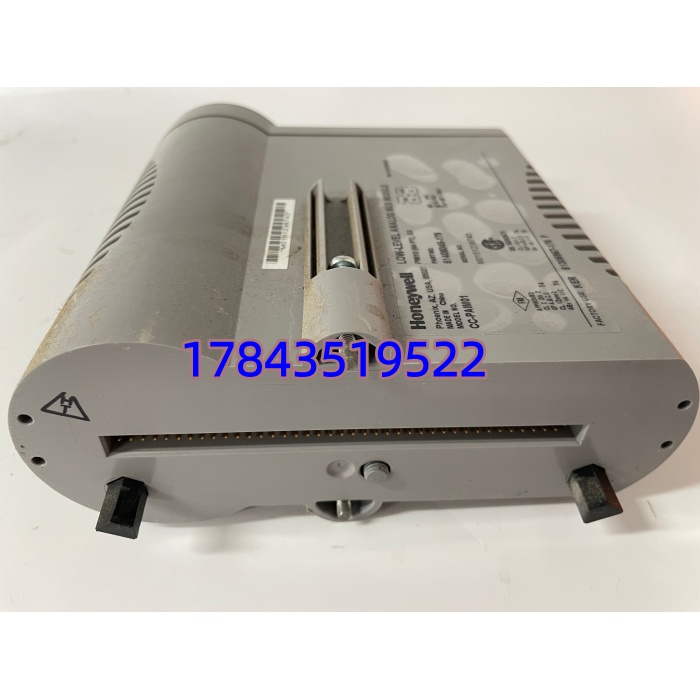

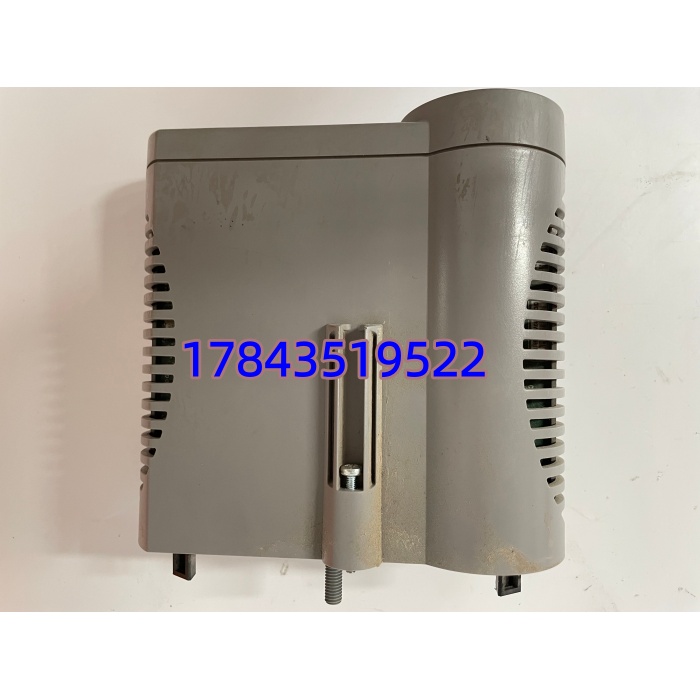

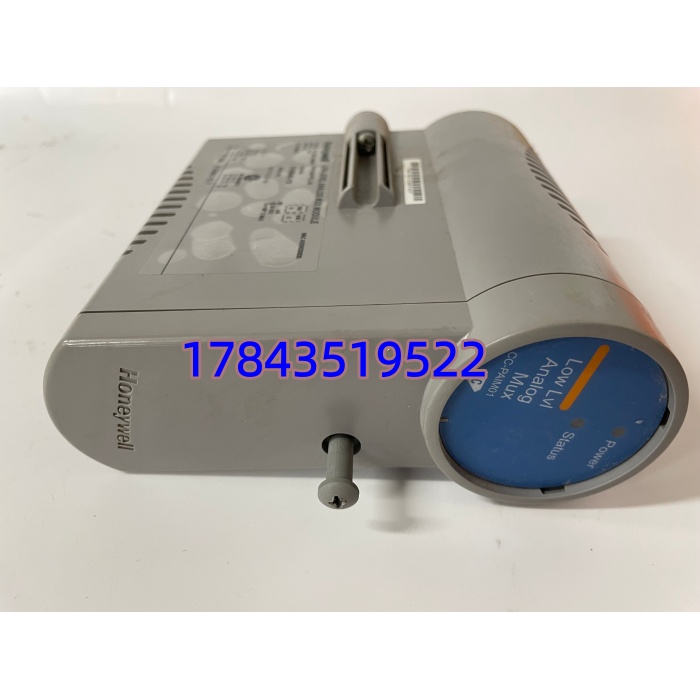

· 型号：CC-PAIM01（Low Level Analog Input Module）
· 品牌：Honeywell
· 系列：Experion PKS / ControlEdge Series C I/O — 配 CC-TAID01（或 CC-TAIX01 依系统设计）IOTA 底座使用（P/N 51405042-175）
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | CC-PAIM01 |
| 部件号 (Spare P/N) | 51405042-175（常见），部分批次 51405042-276 / 51404335-175 |
| 制造商 | Honeywell International Inc. |
| 产品类型 | Series C Low Level Analog Input Card（TC / RTD / mV），需插 IOTA 底座 |
| 适用系统 | Honeywell Experion PKS C300/ACE 机架；ControlEdge PLC with Series C I/O |
| 配套 IOTA | 典型 CC-TAID01（差分端子，推荐）或 CC-TAIX01（高电平端子，需用屏蔽线跳接——不推荐但物理兼容） |
| 输入通道 | 16路低电平差分输入（经由 IOTA 端子 +/-/Shield） |
| 支持信号类型 | 热电偶(TC)：J,K,S,T,E,B,R,N,Ni-NiMo 等，符合 IEC 60584；RTD：Pt100(2/3-wire)、Cu53、Ni100；mV：±100 mV DC；电阻：0–400 Ω |
| 冷端补偿(CJC) | 内置 CJC 传感器紧贴 IOTA 接线端子块，精度 ±0.5℃（典型），需组态选择 CJC Source = Module |
| Burnout 检测 | 上/下拉 burnout 可选（Up-scale / Down-scale / None），检测传感器开路 |
| A/D 分辨率 | 24-bit Sigma-Delta ADC，工程精度 ±0.1% FS（TC典型 ±0.3℃+ CJC误差） |
| 通道隔离 | 通道–背板隔离 ≥1500 V AC，通道间隔离依 IOTA 设计（典型非隔离通道间，仅对背板隔离） |
| 输入阻抗 | TC/mV 模式 >10 MΩ；RTD 激励电流 ≈0.2～1 mA 依组态 |
| 引线电阻补偿 | 3-wire RTD 自动引线电阻补偿；2-wire 需人工修正 |
| 报警功能 | 每通道独立 High / Low / Dev / Rate-of-Change 报警（由 C300 周期扫描执行） |
| 热插拔 | 支持带电插拔（IOTA 及现场线不动），MTTR＜2 min |
| 背板功耗 | 由 3500 背板供 +5 VDC & +24 VDC，典型 ≈7 W |
| 工作环境 | 工作 0～+60℃，存储 -40～+85℃，湿度 5%～95% 非冷凝 |
| 认证 | CE / UL / cUL / FM / RoHS / IEC 61010-1 |
| 组态软件 | Experion PKS Control Builder R400 及以上识别；需指定 Signal Type / TC Type / RTD Type / CJC Source / Burnout |
产品介绍
现场碰过催化裂化装置余热锅炉过热段管壁温度（K型 TC，48点）入冬后集体飘 +8℃，查回路校准仪加毫伏源模拟信号读数准——最后确认 CC-PAIM01 内置 CJC 传感器老化致冷端补偿偏低，换新卡后正常。（严格来说 CC-PAIM01 只插在 IOTA 上干活，它本身不带端子，现场线接在 CC-TAID01 端子上；它和 CC-PAIX01（4–20mA 高电平 AI）物理插槽兼容但不能互换——把 PAIM01 当 PAIX01 插到有源两线制变送器回路上会因无回路配电烧输入级或读不到值，采购必须核对原柜 Slot 分配表确认是”Low Level / TC-RTD”槽位再下单。）
CC-PAIM01 在 Series C 家族里专门伺候温度测点和微小 mV 信号——锅炉壁温、反应器床温、轴承 RTD 这些点若丢信号往往触发工艺联锁或被迫切手动。从 TCO 看它单价中等，Honeywell 未全面 EOL 但早期 Rev 进入有限生命周期，渠道多为 NOS——属 A 类（高缺货影响/中单价）关键备件，建议与对应 IOTA（CC-TAID01）分开建编码按成套备货。特别注意：温度点多的装置常在同一个 C300 机架混插 CC-PAIX01 与 CC-，换卡前核对 Slot 铭牌是”LL AI”还是”HL AI”，插错槽位组态不匹配直接报 Module Fault。
应用场景与库存策略
TC/RTD 采集卡故障表现通常是温度点全坏值、CJC Error 报警或漂移——锅炉壁温/床温大面积坏值可能迫使工艺切手动或触发 MFT 关联保护（若 SIS 经硬接线还好，但 DCS 监视盲区增大）。原厂进口交期 6～12 周，老 Rev 基本碰渠道库存。
- 火电/燃机 锅炉壁温/过热器/再热器 壁温(TC K/S型 多点到百点) → 配 CC-TAID01 IOTA + CC- → 非它不可因需内置 CJC 及 mV 级精度且原设计锁定 Series C LL-AI 槽位 →
- 炼油/石化 反应器床温/再生器密相温度(RTD/Pt100或 TC) → 非它不可因原 DCS 图纸指定 Low Level AI → 建议：按装置区域共享池备1～2件，大修做 CJC 比对校验（短接 TC 端读室温）
- 化工/制药 发酵罐/反应釜 精密 RTD 温度控制 → 非它不可因需 3-wire RTD 引线补偿 → 建议：如有在役无技改计划关注 Lifecycle 公告做 Last-time-buy，新项目尽量选最新 Rev
- 新建项目技改 → 仍可选 CC- 最新 Rev 配 CC-TAID01，注意 Control Builder 版本兼容（R400+ 全支持）→ 建议同步确认 IOTA 端子块版本（可拆式 vs 整体式）匹配现场接线习惯
真实案例：
西北某 330MW 机组 2021 年小修后点火，CRT 上 #2 炉膛出口烟温（K 型 TC，12 点分布在 4 块 CC- 上）其中一块卡 Slot 9 全部显示””——查为 CC- RUN 灯灭、ERR 灯闪，重拔插无效判定模块失效。库房按 C 类未设 库存（理由”温度不是跳机点”），临时拆非关键吹灰器区同型号卡顶替恢复（该区短时失监视），延误 1h 并留隐患。向西门子/第三方渠道调 NOS 件延误 5 天。事后盘点：壁温虽不直接跳 MFT 但运行人员失关键监视且部分燃烧调整逻辑引用该平均值——升 A 类，向渠道锁 2 件 NOS（同 Rev）测试 OK 入库并标记 EOL 预警，EAM 要求每次大修做 TC 端短接读室温校验 CJC 精度 ±1℃ 内。教训就一句——温度采集卡不像电源冗余，混插错误型号直接报 Fault，没备份是赌不坏。
