描述
产品详情

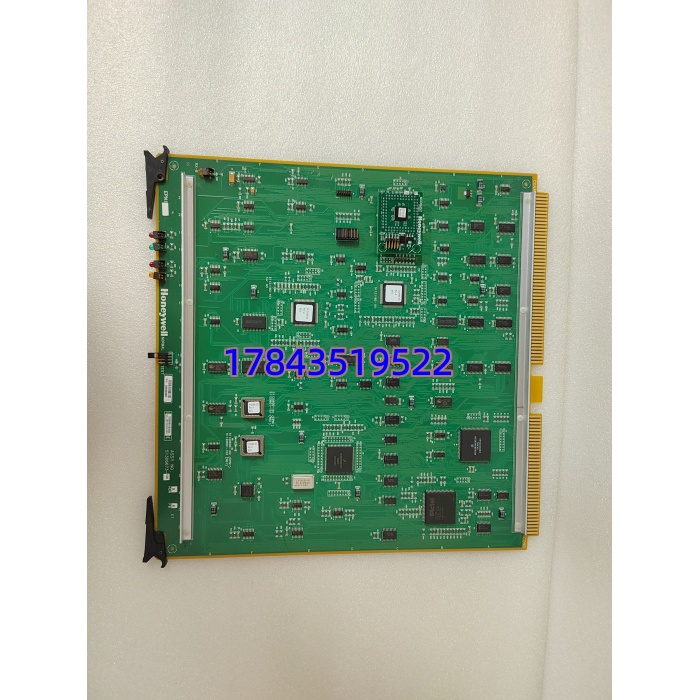

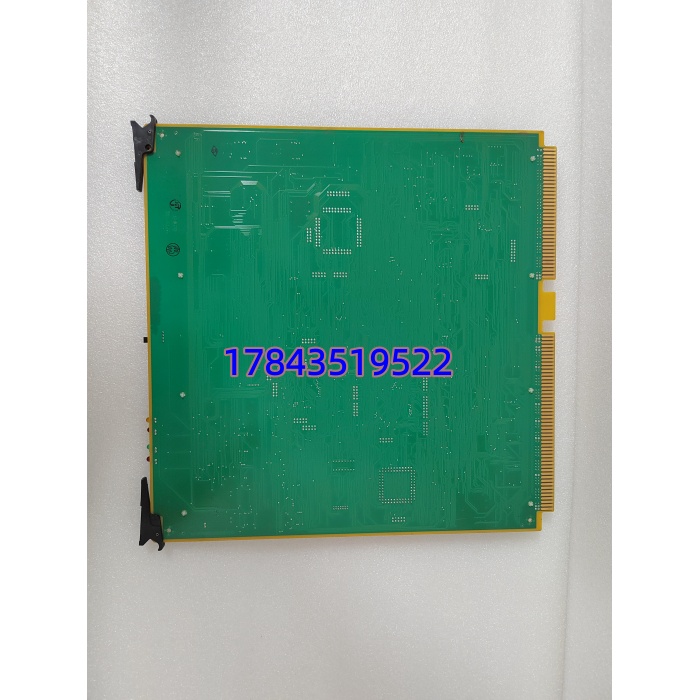

· 型号：51306673-100（EPNI — Enhanced Process Network Interface Module）
· 品牌：Honeywell Process Solutions
· 系列：TDC 3000 / GUS / Experion PKS NIM — 网络接口模块（VME 6U 单槽）
规格参数
- 模块类型：Enhanced Process Network Interface（EPNI）NIM 通讯卡
- 适用系统：TDC 3000（含 GUS/Golden GUS）、TPS、Experion PKS（C200/C300 经 UCN 接入 LCN 架构需 NIM）
- 安装位置：NIM 机箱（Network Interface Module chassis）指定槽位，通常为 VME 6U 单槽
- 总线接口：VME64 背板总线，与 NIM 母板（含 Modem 卡插槽）协同工作
- 网络接口：通常 2× 10/100Base-TX RJ45（部分早期版 AUI/BNC），分别接 LCN A/B 和 UCN A/B（依 NIM 配置）
- 通讯协议：LCN Token Bus ↔ UCN Carrier Band 协议转换；支持 TCP/IP 封装（部分 PKS 模式）
- 处理器/内存：板载 RISC 处理器 + Flash（固件存储）+ SRAM（运行时数据缓存），具体主频依 Rev 版本
- 供电：由 NIM 机箱背板提供 +5 V DC（典型 2～3 A）及 +12 V DC，无需外部独立电源
- 功耗：典型 ≤ 15 W（以实测为准，需核对手册）
- 诊断功能：前面板多色 LED 指示 Power / Run / LCN Status / UCN Status / Fault；支持 Quick Builder / GUS Console 读诊断
- 冗余支持：配合第二块 EPNI 可做 NIM 冗余（A/B NIM），自动切换不丢数据
- 固件升级：支持通过 Honeywell Load Utility 或 Console 下装 .lod/.fwe 文件现场刷新
- 工作温度：0 ～ +50℃（柜内），存储 -40 ～ +85℃；湿度 5～95% RH 无凝露
- 物理尺寸：标准 6U VME Eurocard 约 233×160 mm，重约 0.8～1.4 kg（含散热片）
- 认证：CE、UL、cUL（以实物标签为准）
产品介绍
51306673-100 是 Honeywell TDC 3000 / TPS 体系里 NIM 机箱的核心——它不是 I/O 卡，是 LCN 和 UCN 之间的”翻译官”。它插在 NIM 机架里与 NIM Modem 卡配合，把上位操作站（US/APP）经 LCN 下发的指令路由到 UCN 上的 HPM/CPM/C300 控制器，同时把现场过程数据、SOE、报警反向打包上传。EPNI 是 Enhanced 版，比早期 PNIM 处理速度更快、支持更大节点数和冗余配置。
有一点要注意：EPNI 必须搭配正确版本的 NIM 机箱母板和 Modem 卡使用，且固件版本要和系统软件（如 GUS R500/R600 或 Experion PKS 版本）匹配——我现场遇到过新刷固件不兼容老 GUS 导致 LCN 节点无法登录的情况，换回对应 Rev 才正常。另外它插在 NIM 槽，不支持热插拔（尽管部分资料说可在线换 NIM 冗余对，稳妥做法是停 NIM 服务或切冗余后操作）。
应用场景与行业案例
痛点切入
化工厂老 TDC 3000 系统，原 PNIM 卡老化导致 LCN 间歇性脱网、US 无法调回路——整条线操作画面冻结但控制器还在跑。换 51306673-100 EPNI（同 Rev 固件）后 LCN 链路稳定，冗余 NIM 切换测试 200 ms 内完成，再没出现”盲操”局面。这种卡一旦挂就是全装置无监控，备件必须提前囤。
典型场景
- 炼油/石化 TDC 3000 装置 — NIM 连接 LCN 操作站群与 UCN 下位 HPM/APM，实现全厂统一监控
- 电厂 DCS 改造（Honeywell TPS）→ Experion PKS 过渡 — EPNI 桥接 legacy LCN 设备与新 C300 控制器
- 制药/精细化工 GUS 系统 — Golden GUS 经 EPNI 访问多台 UCN 控制器，支持批量配方下载与 SOE 采集
- 老厂 LCN 扩展 — 新增 UCN 节点（C300+Series C I/O）需额外 NIM 槽位插 EPNI 扩网
真实案例
某炼化重整装置 GUS R500.2 系统，NIM A 槽 EPNI 卡风扇堵转导致板温偏高偶发复位，LCN A 切 B 后操作站短暂报”LCN Node Missing”。大修窗口断电更换 51306673-100（固件与原 B 槽同 Rev），上电自检 PASS，LCN A/B 双活。老师傅感慨：”NIM 卡十年不坏，一坏全车间摸黑——以后 A/B 槽都备一块。”
