描述
产品详情

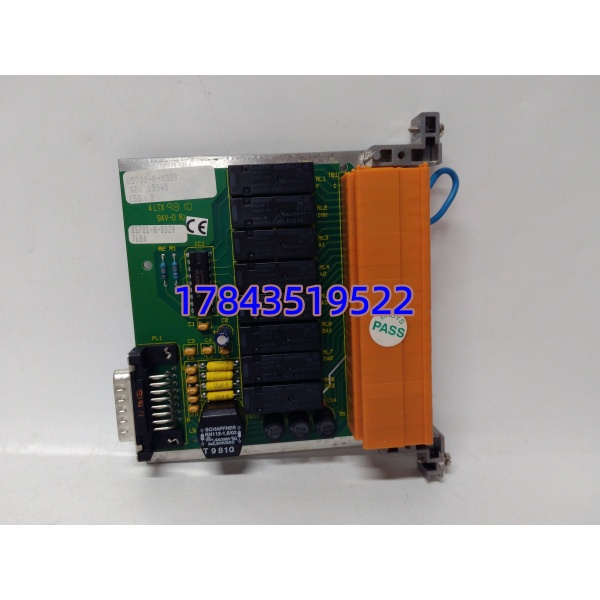

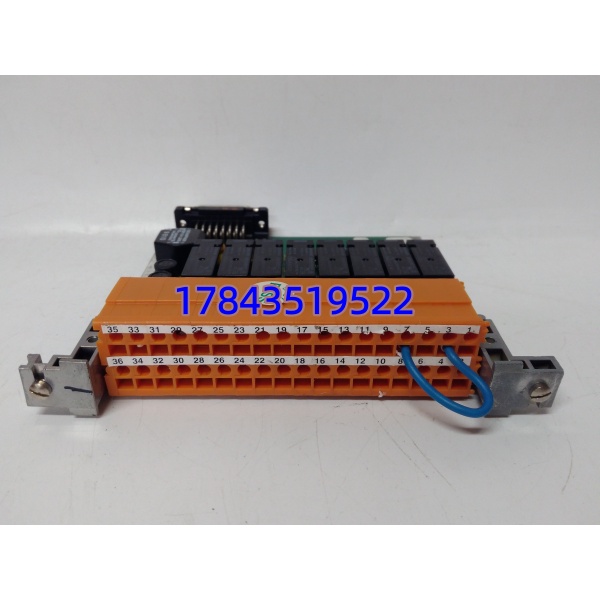

· 型号：05701-A-0329
· 品牌：Honeywell Analytics（Honeywell）
· 系列：5700 / 5800 Series Gas Detection System — Relay Output Module
规格参数
- 模块类型：5700/5800 气体报警控制器继电器输出扩展卡（Alarm / Control Module）
- 适用主机：Honeywell 5700 或 5800 系列报警控制柜/主机箱（通常插扩展槽，经背板总线受主 DCM 05701-A-0301 控制）
- 继电器输出：典型 4 组或 8 组 SPDT（Form C），依具体 05701-A-0329 子版——常见 8×SPDT
- 接点额定：5 A @ 250 V AC / 30 V DC（阻性负载），最小切换电压/电流依 datasheet
- 可编程分配：每继电器可独立绑定任一点/任一组 低报(Low)/高报(High)/故障(Fault)/公共报警
- 供电：通过主机箱背板取 24 V DC（典型功耗 ≤3 W）
- 状态 LED：Relay Energized / Alarm Active per channel（依版本），Module Healthy
- 安装：插入 5700/5800 主机指定扩展槽（或配专用外箱——依系统配置）
- 与 DCM 关系：须配合 05701-A-0301（Display & Control Module）使用，自身不独立运行逻辑
- 工作温度：0℃ ~ +55℃（存储 -20~+70℃）
- 湿度：10%~90% RH 非冷凝
- 认证：EN 54-2/ EN 50270（部分区域）、SIL 适用（系统级）、ATEX/IECEx（系统整体）
- 生命周期：EOL — 停产，仅 NOS/拆机 流通，建议 Last-Time-Buy 或锁定渠道
- 物理：标准 5700 模块宽 ≈ 30–40 mm，深 ≈ 180 mm，≈0.25 kg
产品介绍
（随机选：维护者视角——”气体报警系统联动 ESD 的最后一环就是这块继电器卡，它哑了火气警铃不响”）
05701-A-0329 在 Honeywell 5700/5800 系统里是执行层：DCM(05701-A-0301) 判断 H2S/LEL 超阈值后发命令给它，它吸合对应继电器去点亮现场警铃、去 ESD 关断阀、去 DCS DI 点做 SOE 记录。它本身不带屏幕不跑逻辑，最怕继电器触点氧化（尤其是阻性小负载不常动作—触点硫化），表现就是主机显示”Alarm Latched”但现场铃不响——先查继电器动作指示器 LED 再怀疑卡。
库存视角属 B→A 重分级件（原定 B 类低值）：气体报警系统联动 ESD/火气，继电器卡故障=报警有显示但无联动动作，安全隐患大。5700/5800 已 EOL 新件窗口关——建议按 每同型 5700 主机架族留 ≥1 件冷备（多相同配置架可共享）。严格来说只在与你 5700 主机箱版本及 DCM(05701-A-0301) 兼容时直插；新版 XNX/Experion 气体系统不兼容此老件。
应用场景与库存策略
痛点切入
海上平台 H2S 高报联动关井—年度试验发现 5700 柜报警显示 High 但 ESD 关断阀未动作。查是 05701-A-0329 内 Alarm 3 继电器衔铁氧化不吸合（五年未动作过），手动 Test 按键也无咔嗒声。临时短接验证 ESD 逻辑正常，调换拆机件恢复。事后把继电器卡补 A 类清单并按柜留 1 件，加每季度”继电器 Test 按钮点动普查”。
典型场景与备货建议
- 炼化/海上平台 5700 气体报警主机（LEL/H2S/CO 多点） — 继电器卡驱动 ESD 关断/警铃/DCS DI，非它不可。建议：A 类按每 5700 主机架族 ≥1 件冷备；若主机带多扩展架且继电器点数吃满建议按扩展架数酌情 +1。
- LNG/罐区独立壁挂 5800 箱（带继电器输出） — 建议自留 ≥1 件或确认 72h 可调。
- MRO 替换 — 原继电器无动作 LED 且 Test 按钮失效/触点阻值 >50Ω（新 ≤0.2Ω），同型号一对一替换（插回主机扩展槽不需重接线，上电主机自动识别）。
真实案例
某炼油硫磺回收单元 Honeywell 5700 柜（05701-A-0301 DCM + 2×05701-A-0329 继电器卡）年度模拟 H2S 高报试验——发现 #2 继电器卡 Slot B 内 Relay 5（去 ESD 关酸气压缩机）Test 按钮无咔嗒声、LED 不亮，其余 7 路正常。短外接 24V 到 ESD 确认接线 OK 判定卡内驱动或继电器线圈开路（运行 13 年）。库房有拆机同版 05701-A-0329，断电拔旧插新、上电主机识别扩展模块、重做报警分配（通常自动继承 EEPROM 若同 Rev）— 点动 Test 各继电器听咔嗒声确认 ESD 接点动作 OK。安全工程师说：”以前只看探测器标定，忘了这卡继电器触点也会睡死——以后季度保养加一步点动 Test。”
