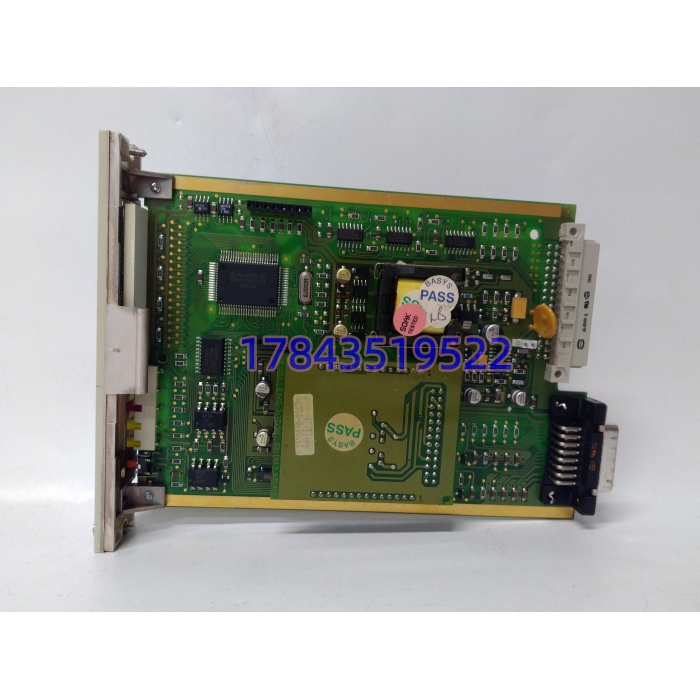

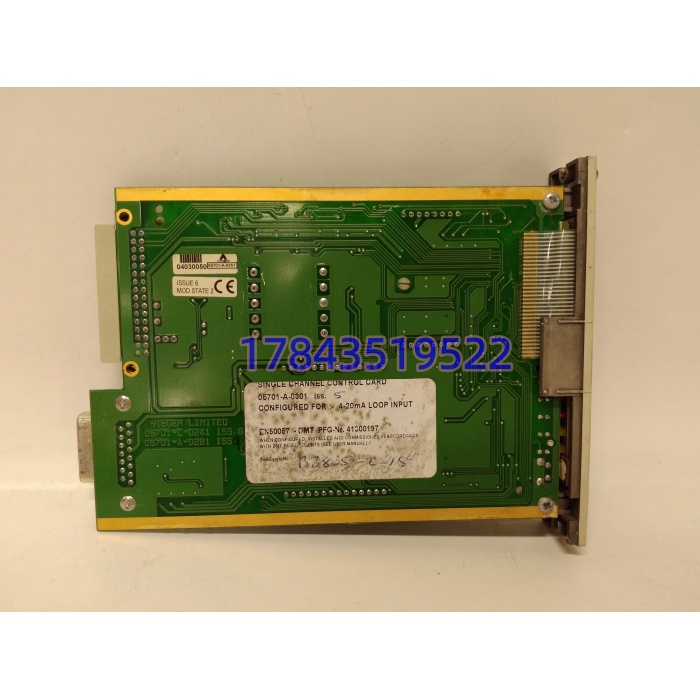

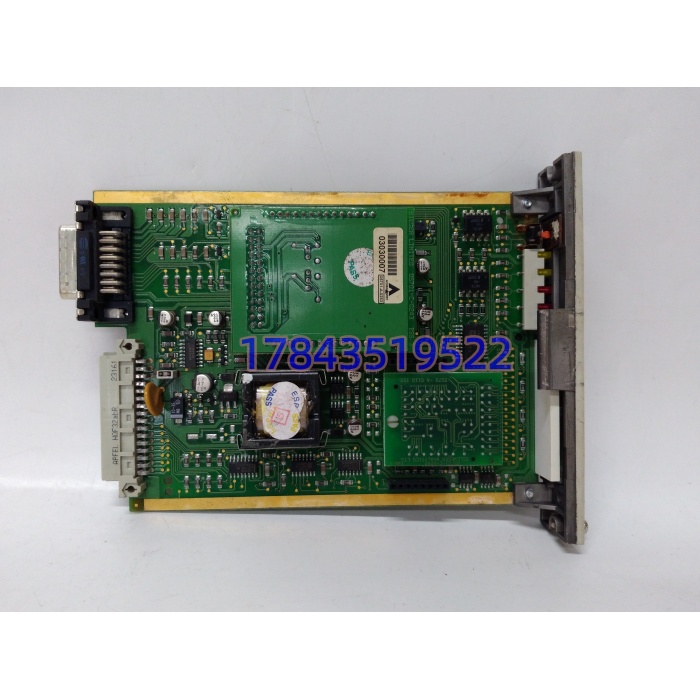

产品深度介绍
罐区可燃气体探测器半夜报”Fault”却没报警，操作工以为是探头积灰，结果是控制卡里运放温漂导致零点判为断线——这种隐蔽故障在老 GDS（Gas Detection System）里最要命，因为真漏了它不响。05701-A-0301 就是干这个活的：它不跑上位机程序、不跟 DCS 走 Modbus，就死守一路探头，把催化珠电桥的 mV 级变化或者现场 4-20mA 变送器的电流，在本卡内完成放大、滤波、报警比较，直接驱动继电器去联锁排风阀或 ESD 关断。霍尼韦尔从 Sieger/Zellweger 时代把这颗卡的电路架构冻了二十年，同型号插回 DL7000 机箱或独立导轨安装，LCD 显示单位、报警点、延时全部继承，不用重配参数、不用改接线。
采购视角说人话：这卡商业价值在”原位替换零工程量+抗地环流”。老石化厂罐区 GDS 柜里一排 05701-A-0301 蹲了十五六年，现场探头到机柜的屏蔽电缆动辄 300 米，不同接地点电位差拉弧烧普通 4-20mA 采集卡是常事，05701-A-0301 的输入侧光电隔离和共模抑制扛得住 500V 地电位差。我们拆机件入库筛选用原厂校准台+标准气（甲烷 50% LEL）+4-20mA 电流源逐路打点，四位 LCD 读值误差<±2% F.S.，继电器吸合动作 10000 次无粘连，早期失效筛出率约 2.5%。比霍尼韦尔原厂 12-16 周期货、或者拿普通 PLC 模拟量卡硬改 GDS 方案（省一块卡钱但审图过不了、SIL 验算补不回来）省下的不是采购差价，是安评验收不过关整条罐区不能投用的停产损失。
关键技术规格
| 参数项 | 典型值/说明 |
|---|---|
| 产品类别 | 单通道气体检测控制卡（DL7000 / 5701 系列） |
| 输入类型 | 催化桥式（Catalytic Pellistor）或 4-20mA 两线制变送器（软件/硬件跳线选） |
| 测量范围 | 依探头定，典型 0-100% LEL（甲烷/丙烷等可燃气体） |
| 供电电压 | 18-32VDC（标称 24VDC），反极性保护 |
| 功耗 | 催化模式典型 3.75W，4-20mA 模式典型 3.25W |
| 报警输出 | 2 路独立继电器（Alarm 1 / Alarm 2），SPDT 5A@30VDC/250VAC |
| 故障输出 | 独立故障继电器（Fault），探头断线/短路/超量程触发 |
| 模拟输出 | 隔离型 4-20mA（或 0-20mA）重传输出，最大负载 500Ω |
| 显示 | 前面板四位 7 段 LCD + 25 段条形图，显示 %LEL 或 mA |
| 本地操作 | 三键导航（Mode/Up/Down），现场调零点、量程、报警点，无需笔记本 |
| 响应时间 | T90 典型 <10s（依探头特性） |
| 隔离耐压 | 输入-输出-电源间 500VAC 共模，通道对大地 1500VAC（以原厂手册为准） |
| 工作温度 | -40~+70℃（运行），-40~+85℃（存储） |
| 湿度 | 0-95% RH 无凝露 |
| 安装方式 | DL7000 机箱专用槽位 / 35mm DIN 导轨独立安装（依版本） |
| 尺寸重量 | 约 120×80×60mm（导轨版），0.25-0.35kg |
| 认证 | ATEX / IECEx / UL / CSA / SIL（依具体子类型，下单前核对） |
| 固件/版本 | 子类型众多（0301/0302/0303 等），输入类型、继电器配置有差异，必须按旧板标签核对 |
应用场景与行业案例
“这卡平时 LCD 显示 0% LEL 绿着没人看，真到罐区法兰喷火炬气它不响，安全总监第一个查的就是它——这种时候它比探头还先挨骂。”
- 炼油厂原油罐区 GDS：每座 5 万方浮顶罐配 4 点红外/催化复合探测，05701-A-0301 一对一管，Alarm 1 开排风机、Alarm 2 联锁关进料阀，审图员看 ATEX 标直接签。
- 海上平台生活楼火气：Zone 2 机柜里导轨安装版 05701-A-0301 吃 24VDC 蓄电池，采生活楼 CO/烟雾探测器 4-20mA 输出，Fault 继电器串进 ESD 逻辑，误报率压到个位数。
- LNG 接收站 BOG 压缩机厂房：低温区可燃气体检测，模块 -40℃ 冷启动无凝露，四位 LCD 现场读数不用爬梯去够探头接线箱。
- 制药厂溶剂罐间：乙醇/丙酮蒸气探测，05701-A-0301 的本地三键调校功能让仪表工不用背笔记本进防爆区，省下每台每年两次的动火作业票。
- 印染厂定型机废气处理：高温烟气+有机溶剂混合环境，催化探头寿命短，05701-A-0301 的 Fault 继电器在探头失效前 72 小时预警，避免”假安全”状态。
微案例：2023 年 11 月，山东某炼厂#3 原油罐区月度气防检查，GDS 柜里 #7 罐东测点 05701-A-0301 报”Fault”但 LCD 仍显 0% LEL。旧卡拆下，运放输入端一个贴片电阻虚焊，探头电桥失衡但报警比较器没触发，属于”假健康”状态。库存翻出 2015 年 Honeywell 原厂密封 05701-A-0301（New Surplus，子类型匹配催化桥式），旧卡拔前用手机拍了 DIP 设置、LCD 显示的报警点（Alarm1=20%LEL，Alarm2=50%LEL）和量程，新卡导轨卡入、24V 上电、三键按 Mode→Up/Down 把参数一字不差敲回去、LCD 显示正常、Fault 灯灭，全程 14 分钟。安环科长原话：”这小盒子标价 1.5 万我嫌狠，真漏了它不响，一次事故够买全厂十年的备件。”
