描述

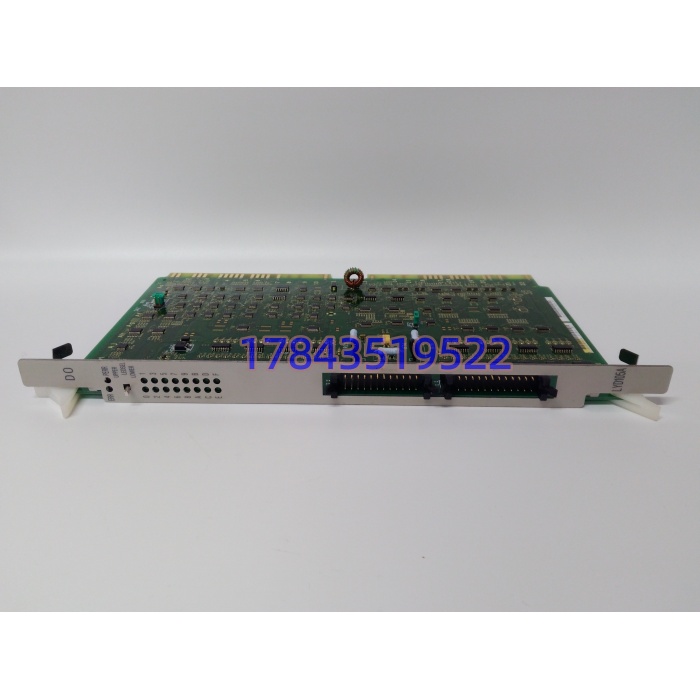

产品详情
· 型号：LYD105A
· 品牌：HITACHI（日立）
· 系列：H-3000 / H-5000 / H-7000 DCS（LY 系列 I/O 机架）
技术参数
| 参数项 | 典型值 / 说明 |
|---|---|
| 模块类型 | 16 通道有源数字量输入（DI） |
| 适用系统 | Hitachi H-3000、H-5000、H-7000 DCS I/O 机架 |
| 输入信号 | 有源湿接点 24 VDC（兼容 NPN/PNP 开集电极） |
| 输入电压范围 | ON 15–30 VDC；OFF <5 VDC（典型额定 24 VDC） |
| 每通道电流 | 约 3.5–5 mA @ 24 VDC |
| 通道隔离 | 每 8 通道一组光电隔离，组对背板 ≥500 VAC（参考源标注 1500 VAC 现场-逻辑，以手册修订为准） |
| 响应时间 | OFF→ON ≤2 ms，ON→OFF ≤2 ms（部分资料标 ≤0.5 ms 极限值） |
| 状态指示 | 每通道独立 LED + 模块 PWR/FAULT |
| 端子配套 | 日立标准可拆卸端子块（如 LXD105 系，采购需另列） |
| 工作温度 | 0°C 至 +60°C（存储 -25~+70°C） |
| 防护等级 | IP20 柜内安装 |
| 认证参照 | CE、IEC 61000-6-2/6-4（EMC）、JIS C 5502 |
| 背板取电 | 由 H 系机架背板 5 V/24 V 逻辑电源供给，典型功耗 <5 W |
| 安装形态 | 插入式，断背板电插拔；不支持主控运行态热插拔 |

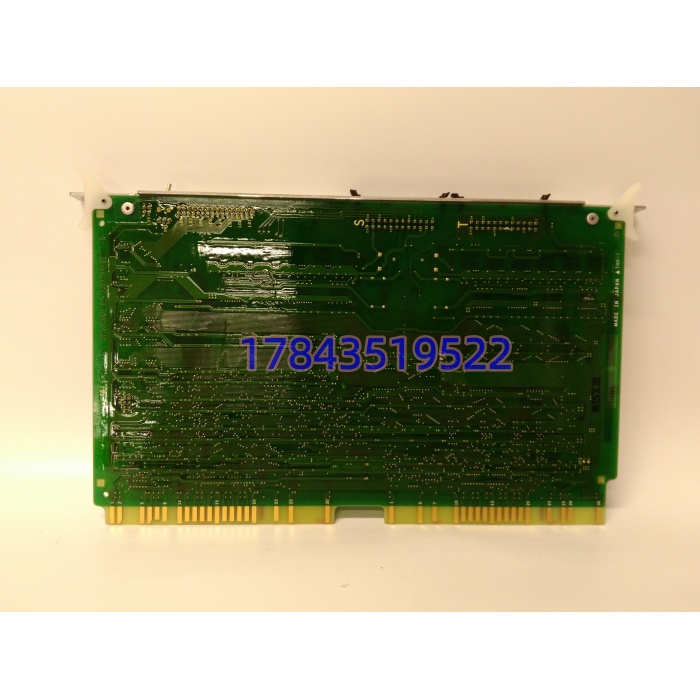

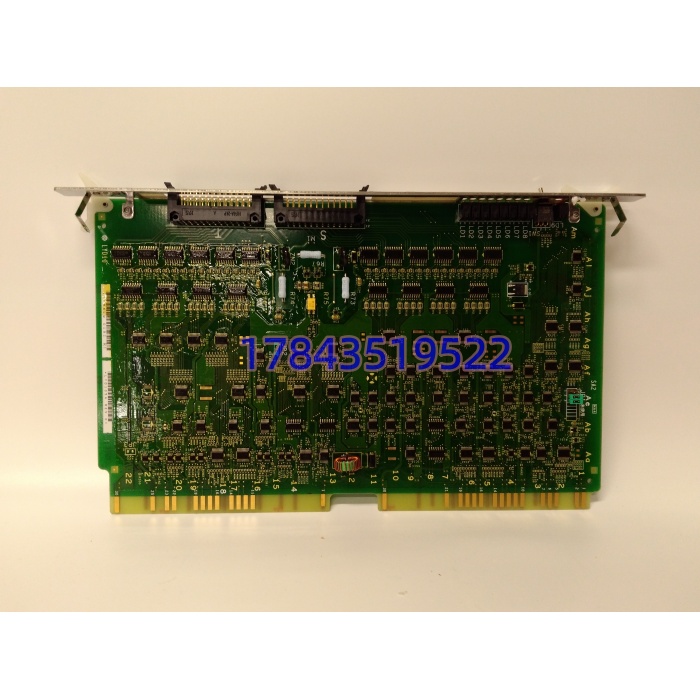

产品介绍
电机故障继电器触点、阀门全开全关反馈、MFT 硬接线联锁——这些信号如果收得慢半拍，DCS 画面再漂亮也救不了现场。LYD105A 是日立给 H-5000 那代 DCS 留的 16 通道有源 DI 卡，专吃现场 24 VDC 湿接点，每 8 通道一组光隔，OFF→ON 标称 ≤2 ms，挂进 H-3000/H-7000 机架后 CPU 自动识地址，不用来回拨 DIP 折腾。
选它而不是第三方转接 DI，账面是省了 Profibus 再转一层网关，工程上是 AMS 类诊断能直接穿透到通道级 LED，夜班查哪个限位开关卡死不用拿万用表逐点捅。在某个 300 MW 机组辅机改造里，原 LYD105 初版卡低温 -10°C 偶发通道钝化，换 BK 修订批号的 LYD105A 后冬季启机零误报。严格来说它只认 15 VDC 以上算 ON，现场若用 12 V 仪表电源硬凑，会掉到阈值下被判 OFF——别拿普通 12 V 开关电源当它的前端。
替换与升级建议
- 直接替换：LYD105A ↔ 早期 LYD105（同 H 系背板定义，通道数一致，A 修订主要改 EMC 滤波与低温特性，组态库无需改，零改线）
- 直接替换（同架构跨代）：LYD105A → H-7000 双机热备槽位直插（I/O 数据在主控切换时无缝同步，需确认机架上位固件支持 LY 系老卡混插）
- 软件兼容（需改配置）：LYD105A → 日立 FL 系 打印同名件（FL 系是小型 PLC 平台，背板 LVDS 与 H 系不通，若供应商发错家族，Control 侧硬件库报未知设备，必须退回 H 系专用批号）
- 硬件不兼容： → 继电器输出版（部分渠道把 标成 DO 继电器卡，8 通道 Form C，背板驱动完全反向，强插烧毁通道）； → KY 系 AI/AO 卡（针位 Key 不同，物理插不进）
- 常见选型误区：搜索“”会混入日立中压变频器 HV 系扩展接口板（同印 ，但带 Profibus DP 从站和模拟量扩展，是 LYD000A 主控子板）。采购单只写 不写“H-5000 DI 16 通道”，供应商极易发成变频柜配件。
