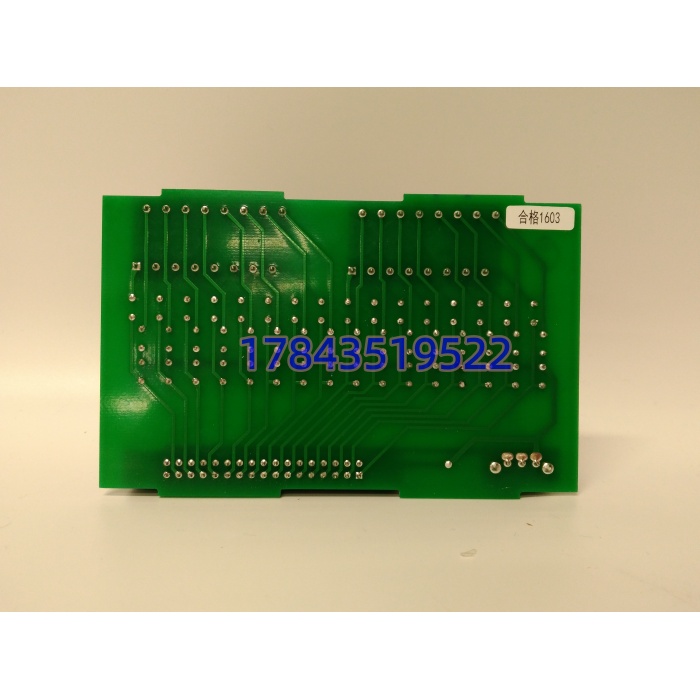

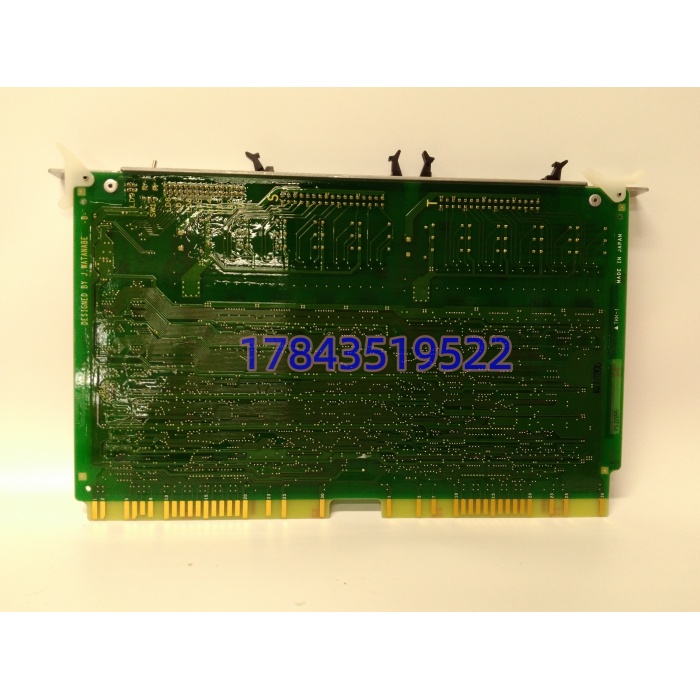

产品详情
· 型号：LYD000A
· 品牌：HITACHI（日立）
· 系列：Hitachi H-Series PLC / H-3000·H-5000 DCS
技术参数
| 参数 | 规格 | 工程含义 |
|---|---|---|
| 模块类型 | 数字量输入 DI | 只采不驱，现场侧无源/有源干接点皆可 |
| 通道数 | 8 或 16（依 REV 分，市面常见 8 点版 LYD000A，H-5000 机架也有 16 点组态） | 单槽占点，省机架空间 |
| 额定输入 | 24 VDC（工作 12–30 VDC，典型 18–30 VDC） | 兼容 NPN/PNP 需外部接法切换 |
| 输入电流 | 约 4.4–7 mA@24 VDC | 限流内置，探杆短路不烧通道 |
| ON/OFF 阈值 | ON ≥15 VDC，OFF ≤5 VDC | 抗变频器共模抖动 |
| 响应时间 | OFF→ON ≤1 ms，ON→OFF ≤1 ms（可软件加 2–20 ms 去抖） | 零件计数、转速脉冲可用 |
| 隔离 | 现场-逻辑 1500 VAC，组间 500 VAC 光耦隔离 | 消接地环流，防雷击浪涌 |
| 背板供电 | 5 VDC（典型 50 mA），现场侧外供 24 VDC | 两路独立，接线别并错 |
| 指示 | 每通道绿 LED + 模块 PWR/RUN/ERR | 不连上位机也能肉眼排故 |
| 工作温度 | -20 °C ~ +55 °C（部分资料标 0~60 °C） | 柜内无强制风冷可常驻 |
| 安装 | H-Series 机架插卡 / 背板金手指 | 非全系热插拔，换件先断机架电 |
| 认证 | CE / UL / cUL，符合 IEC 61131-2 第 2 类输入 | 进 EPC 验收资料够用 |
产品介绍
限位开关反馈在画面上闪一下就没了，电机辅接点时有时无——这种“鬼信号”在老日立 H-Series 柜里十有八九是 DI 板光耦老化或 COM 公共端氧化，不是程序抽风。LYD000A 在 H-3000/H-5000 架子里干的活很单纯：把现场 24 VDC 开关量经光耦隔离、去抖、整形，再映射进 CPU 输入映像区，阀门到位、急停钮、泵运行反馈、ESD 接点全走它。
相比后期 EH-800 系列的集成化 DI，LYD000A 通道密度不高（8/16 点），但胜在隔离耐压老老实实做到 1500 VAC、阈值滞回明确、LED 直接焊在通道旁。现场实测发现，东北某热电厂化学水系统用了 14 年的 LYD000A，通道 LED 仍准，只是其中 2 点阈值漂到 11 V 才认 ON——这种衰减期状态，拿它做备件比上第三方兼容卡稳。严格来说它只在 Hitachi 原厂编程软件里走标准 DI 映射，想拿它当 Modbus TCP 远端采集器用是走错门，板子上没有网卡。
替换与升级建议
✅ 直接替换
- LYD000A（REV 旧）→ （REV 新同代）：✅ 直接插替，背板引脚、COM 分组、地址拨码一致，下装原工程无需改点表。换件前拍旧板 DIP 和 COM 接线照片。
- （8 点）→ （16 点同系）：✅ 若机架槽位空余且工程点表预留，可升密度；但必须核对原机架电源 5 VDC 总线余量，16 点版背板取流约翻倍。
⚠️ 软件兼容（需改配置）
- → LYD105A（同系 DO 板）：❌ 方向反了，DI 替 DO 会烧现场继电器线圈，绝对禁止。

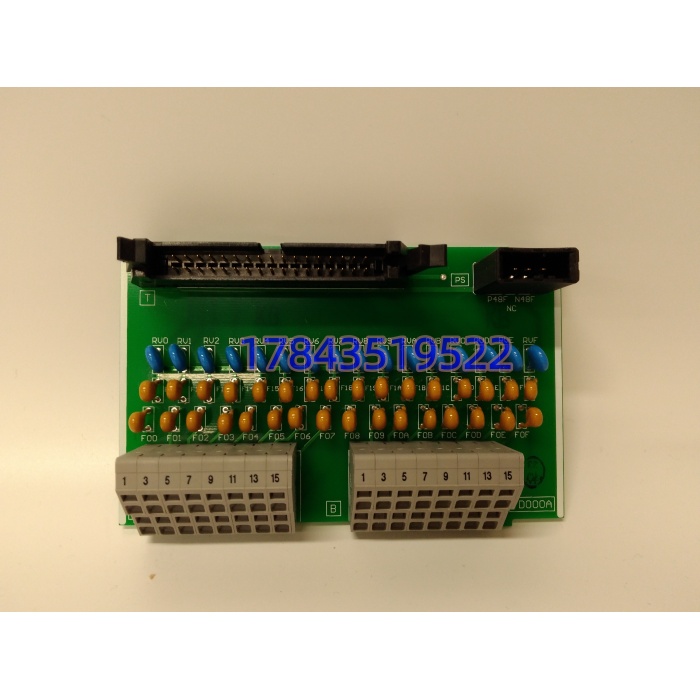

- → TD000A 前端端子板：⚠️ TD000A 是配套接线端子板（Terminal Board），不是同功能替换件； 插在 TD000A 后端组成完整 DI 回路，单独买 TD000A 上不了逻辑。
❌ 硬件不兼容
- → 西门子 6ES7 321-1BH02-0AA0：❌ 背板总线、24 VDC 回路、COM 逻辑全不通，强插顶坏定位销。
- → 三菱 FX2N-16EX：❌ 机械尺寸接近但总线协议无关，仅能拆端子改继电器转接，不算替换。
