描述

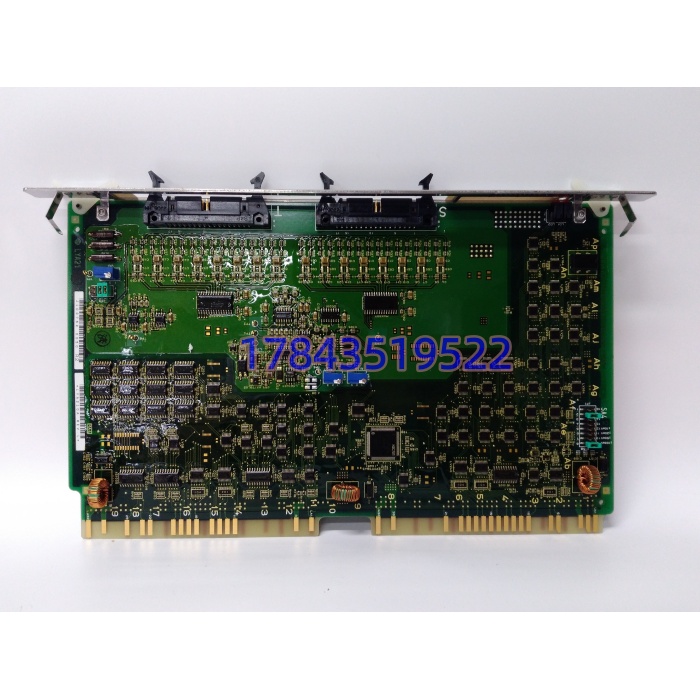

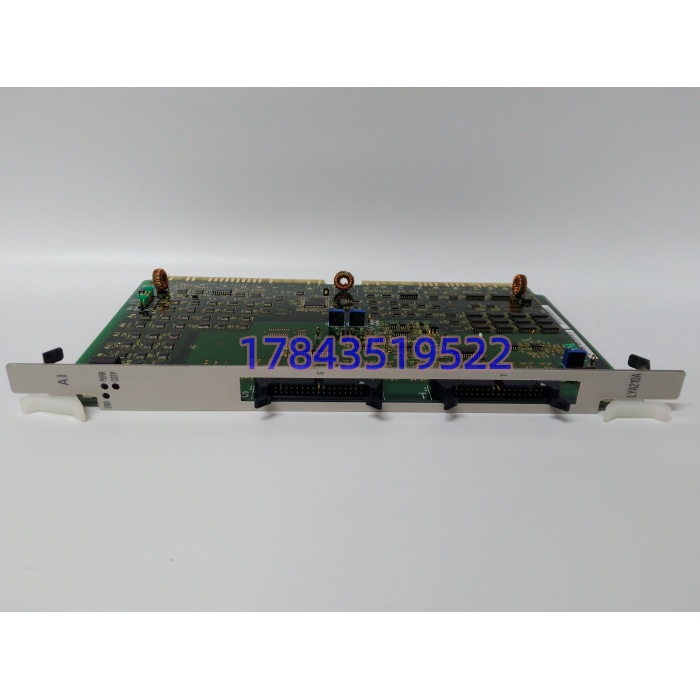

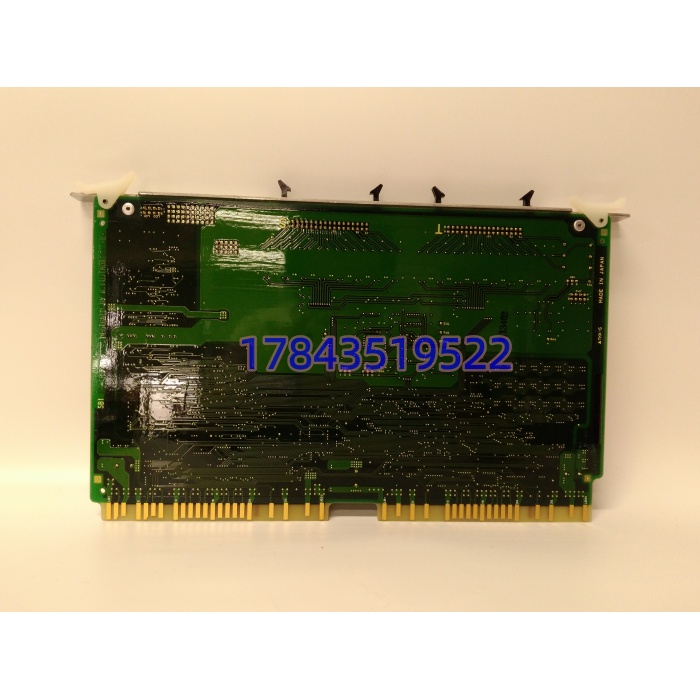

产品详情
· 型号：LYA210A
· 品牌：HITACHI（日立）
· 系列：H-3000 / H-5000 DCS（Harmony I/O）
技术参数
| 参数项 | 指标 |
|---|---|
| 模块类型 | 热电偶模拟量输入卡（AI） |
| 输入通道 | 8 路独立（部分子型号 4–8 路可组态） |
| 信号类型 | K / J / T / E / N / R / S / B 型热电偶，毫伏输入 |
| A/D 分辨率 | 16 位（厂商资料亦见 24 位/通道独立转换器表述，以原厂手册为准） |
| 冷端补偿 | 内置 CJC，精度 ±0.5 °C |
| 测量精度 | ±0.1 % FS 或 ±1 °C 取大值（25 °C 基准） |
| 采样周期 | 全通道 ≤100 ms（典型），板载标注 50 kHz 刷新率指内部调度 |
| 电气隔离 | 通道-通道、通道-背板 ≥500 VAC，光电+磁隔离 |
| 背板通讯 | Hitachi 专用 DCS 总线（非 Modbus 直出，需机架控制器收编） |
| 供电 | 背板 5 VDC + 外部 24 VDC 或 220 VAC（版本依赖，拆机前必须看铭牌） |
| 工作温度 | 0 °C ~ +60 °C（宽温资料标 -20~+70 °C，凝露禁用） |
| 安装 | H-3000/H-5000 专用 I/O 卡槽，标准 DIN 导轨适配器另购 |
| 认证 | CE、UL/cUL、IEC 61131-2、EN 61000-6-2 |
| 固件/组态 | 随 Hitachi DCS 工程软件（如 EXA/HS2000 系）下装，无独立固件文件 |
产品介绍
锅炉过热器管壁温度半夜漂了 8 °C，操作员以为是煤质波动——结果排查两天发现是 LYA210A 第 3 通道 CJC 元件老化，冷端参考点随柜温乱跑。这块卡在日立 H-3000/H-5000 柜里就是干”把热电偶那点毫伏级信号稳住”的活：8 路独立调理+独立 ADC，每通道自带光隔，冷端补偿在板内做掉，控制器拿到的已经是线性化后的数字量。它不是主控，却是汽机本体、加热炉、反应釜温度链里最前端的那层”感官”。
采购这卡的硬理由只有两条：一是日立原厂信号链路在热电联产老机组里替换成本极低，插上同机架就能被控制器识别；二是 16 位级分辨率配 ±0.5 °C CJC，在 0~60 °C 柜内长期漂移可控，比后期加装第三方温度变送器省了柜内 24 V 电源和隔离栅。现场实测发现，同型号不同批次有”220 VAC 自取电版”和”24 VDC 背板取电版”两种铭牌，换件前不拍照记铭牌电压，新卡上机可能直接拉歪机架电源。严格来说，它只在 Hitachi 原厂 DCS 总线协议下即插即用，拿去配 Siemens ET200 或 GE Mark VIe 得加协议网关，且 SOE 时标会丢。
替换与升级建议
✅ 直接替换
- LYA210A → LYA210A（同型号不同出厂批次/版本尾字母）：引脚与 CJC 电路一致，同机架热备槽位可单机替换，换前抄铭牌电压版本（220 VAC 与 24 VDC 不可混插）。
- LYA210A → LYA210B（同族 B 版）：通道数与热电偶分度兼容，B 版改了部分 EMI 滤波器件，H-5000 后期机架直接认，H-3000 老项目需确认组态库有无 B 版 IO 描述文件。
⚠️ 软件兼容（需改配置）
- LYA210A → LYA220A（同族 4–20 mA 通用 AI）：机械尺寸一致，但硬件前端是变送器电流环不是热电偶 mV 调理，强插后工程里要把通道类型从 TC 改成 4–20 mA 并重标量程，否则数值全飞。
- 第三方 Rosemount/横河温度变送器+安全栅方案：信号能进 DCS，但原 的通道级 CJC 与 DCS 软补偿要二选一，双补偿会叠加误差。
❌ 硬件不兼容
- → H-7000 的 （同名 CPU 模块）：H-7000 平台里 是 CPU/处理单元，插槽、背板、固件全不通，插 H-3000 I/O 架会烧背板。
- GE IS220YDIAS1A / Mark VIe 卡件：协议私有，物理外形不同，IONet 与 Hitachi 总线不握手。
