描述
产品详情

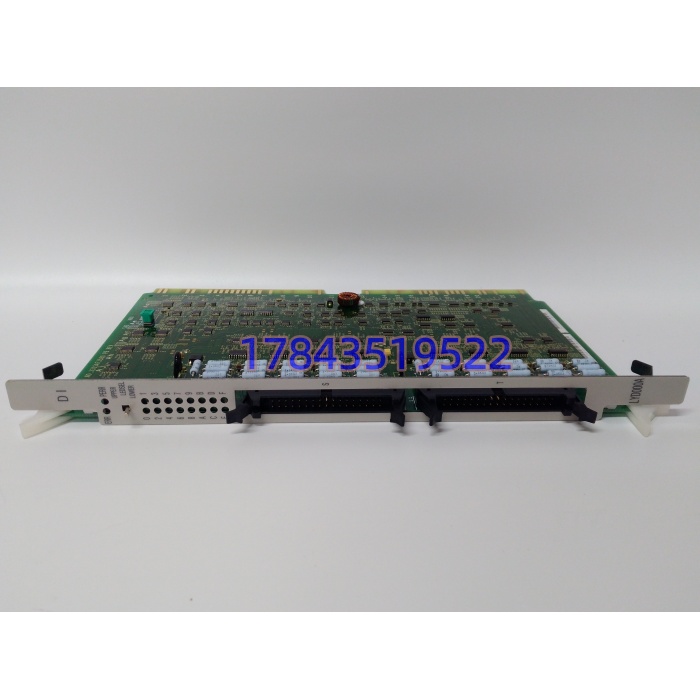

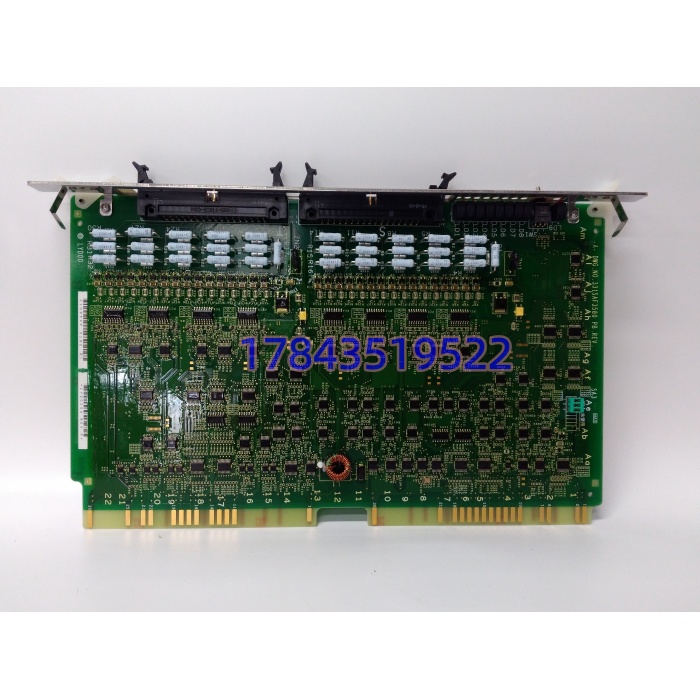

· 型号：LYD000A
· 品牌：HITACHI
· 系列：Hitachi H-Series / HiSPECT DCS
技术参数
| 参数项 | 指标值 |
|---|---|
| 模块类型 | 数字量输入（DI）主板 |
| 输入通道 | 16 路（部分早期 Rev 为 8 路，以铭牌为准） |
| 额定输入 | 24 VDC（工作窗 12–30 VDC 或 18–30 VDC，依 Rev） |
| 输入类型 | 干接点 / 湿接点，NPN/PNP 靠接线切换 |
| 单通道电流 | 约 4.4–7 mA @ 24 VDC |
| 导通阈值 | ≥15 VDC ON，≤5 VDC OFF |
| 响应时间 | ≤1 ms（ON/OFF），控制器侧可叠 2–20 ms 软件去抖 |
| 隔离 | 通道组间 500 VAC，现场-逻辑 1500 VAC 光耦 |
| 背板取电 | 5 VDC（典型 50 mA）或 24 VDC 依机架版本 |
| 状态指示 | 每通道 LED + 模块 PWR/RUN/ERR |
| 工作温度 | -20 ℃ ～ +60 ℃（部分页标 0–55 ℃） |
| 安装形式 | 插 GD510 机架背板，前端接 TD000A 端子板 |
| 认证 | CE / UL / cUL，符合 IEC 61131-2 |
| 尺寸 | 单槽约 30 mm 宽（具体以实物铭牌为准） |
产品介绍
电机辅接点反馈丢一个，汽机 ESD 顺控就卡步；阀位开关信号抖一下，DCS 趋势图上全是毛刺——LYD000A 在日立 H-系统里干的就是把这种“现场脏信号”洗干净再交差。前面 TD000A 吃螺丝端子，这块主板做光隔和去抖，背板走 H-Series 总线映射地址，属于典型日立式“端子板+主板”两段式 DI 架构。
严格来说它只在日立自家 H-Series / HiSPECT 体系里算原生件，塞不进西门子 ET200 或 ABB AC800M 底板。某个热电厂 EH-150 改造里碰到过：旧卡通道 3 恒亮，拆下来发现 TD000A 端子排背面爬电碳化，LYD000A 本身没事——换端子板保留原主板，停机 20 分钟搞定。这也说明买备件时“LYD000A 单买”和“LYD000A+TD000A 成套”是两笔账，询价时拍清楚旧柜里挂的是哪块端子板，比只报 LYD000A 靠谱得多。
替换与升级建议
- ✅ 直接替换：（铭牌 Rev 字母一致），拔旧插新，地址与去抖参数沿用原工程。
- ⚠️ 软件兼容（需改配置）：（如 8 路版换 16 路版）——硬件针脚通用，但组态里通道数、公共端分组（每 8 点一组 vs 每 16 点一组）要改，旧点表需重映射。
- ⚠️ 配套件易漏：TD000A 端子板未同步核查——主板坏了不一定端子板坏，但反向换主板时若端子板 J 型弹片老化，强插会顶弯背板金手指，建议成套校准。
- ❌ 硬件不兼容：日立 LYD105A（DO 主板）、TD105A 或第三方 24 V DI 卡——功能方向不同或进不了 H-Series 背板诊断，强插不认。
- 无原厂停产公告，但国内多为贸易商库存件，批量新建项目不建议只锁这一颗，老柜维护/抢修才是它的主战场。
