描述
产品详情
· 型号：Z7306
· 品牌：HIMA
· 系列：HIMatrix F3 系列模拟量接口附件（配 F35 控制器、F3 AIO 8/4 01）
规格参数
| 参数项 | 典型值/说明 |
|---|---|
| 产品类别 | 插入式分流适配器（Shunt Adapter） |
| 型号写法 | Z7306 / Z 7306（空格无碍，同物；Z7306F 为带 HART 滤波尾缀） |
| 适配模块 | HIMA F3 AIO 8/4 01（8 入 4 出模拟量远程 I/O）；F35 安全控制器模拟输入前端 |
| 分流电阻 | 250Ω 精密金属膜，公差 ±0.1% |
| 温度系数 | 25 ppm/℃ |
| 最大功耗 | 0.4W @ 40mA（4-20mA 满程 0.1-0.2W） |
| 过压保护 | Imax 40mA @ 25℃ 或 UI max ≤24V，内置钳位 |
| HART 支持 | 250Ω 为 HART 标准环路阻抗，数字信号可叠加透传 |
| 信号流向 | 现场 4-20mA 电流 → Z7306 转 1-5V → F3 AIO 卡 AD 端 |
| 配套端子 | ZA7306（现场接线端子板），Z7306 插在 AIO 模块与端子板之间 |
| 安装方式 | 插拔式，卡在 F3 AIO 模块前端槽位，不占 DIN 轨 |
| 工作温度 | 0~+60℃（运行），-40~+85℃（存储） |
| 湿度 | 5-95% RH 无凝露 |
| 尺寸 | 约 35×23×25mm（小插件，非板卡） |
| 防护 | 柜内 IP20，PCB 可选三防涂层 |
| 状态 | HIMA 老 F3 平台附件，随 F3 AIO 停产而逐步退市，市面库存/拆机 |
产品介绍

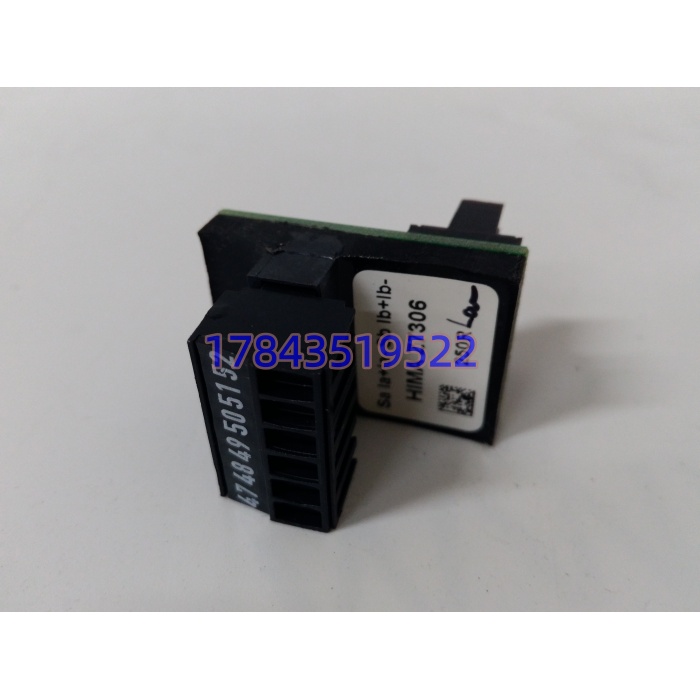

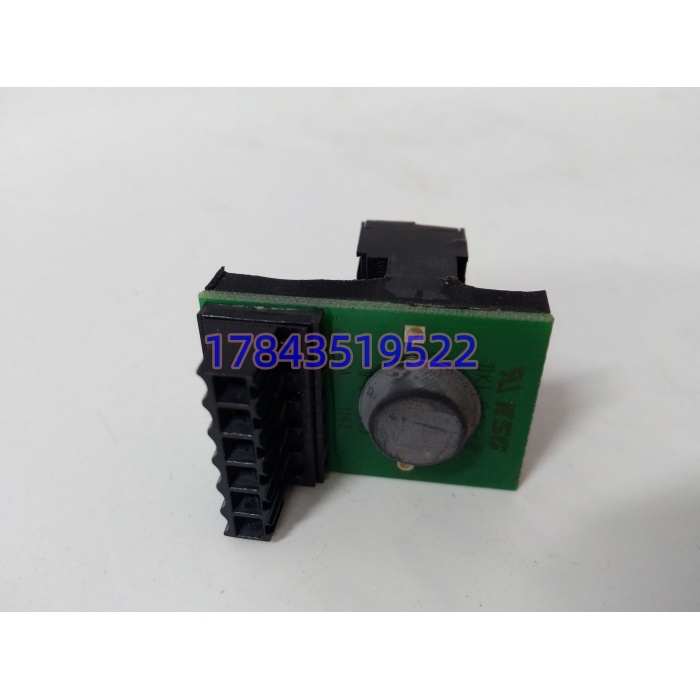

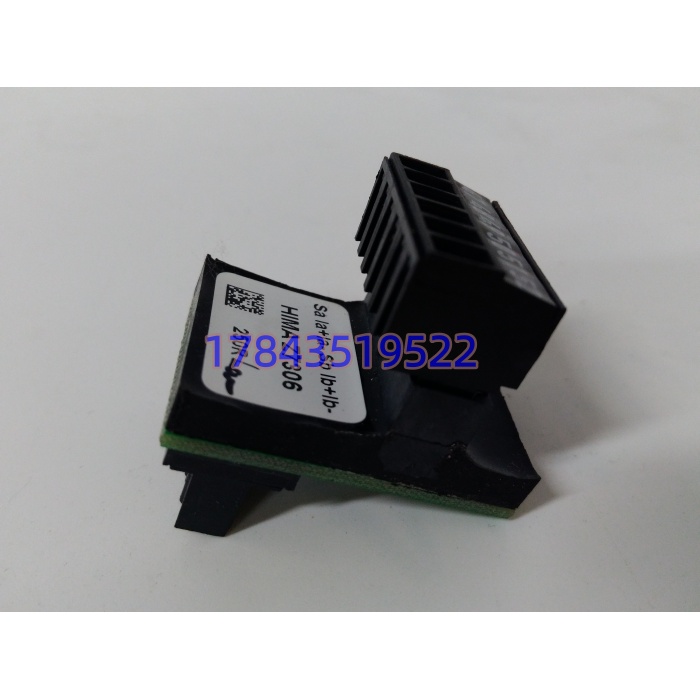

Z7306 不是一张卡，是 HIMA HIMatrix F3 模拟量链路上那个巴掌大的插入式分流块。F3 AIO 8/4 01 这张卡的 AD 端吃的是电压（1-5V），但现场变送器出来的是 4-20mA 电流环，中间差一个 250Ω 电阻。Z7306 就是把这个 250Ω 精密电阻和过压钳位做成一个小插件，直接插在 AIO 模块前面，省得柜子里再外挂电阻盒。同时 250Ω 是 HART 通信的标准环路阻抗，智能变送器的数字信号能叠在 4-20mA 上透传进系统，不影响模拟量读数。
坦白讲，这型号在网上被商家抄得最离谱——一半页写” 安全 DI 模块 8 通道 SIL3″（那是把 和 H41m/H51q 的 DI 卡混了），一半写”HIMA BENTLY 防雷模块 220V 30kHz”（纯 SEO 胡编， 不防雷、不吃 220V、没有 30kHz 输出）。真货就一个身份：F3 AIO 8/4 01 前端的 250Ω 分流适配器，HIMA 手册里写”Shunt adapter for F3 AIO 8/4 01″。和 Z7306F 比，Z7306F 多了 HART 滤波电路、阻值一样；和普通端子排外挂 250Ω 电阻比， 的优势是精度 ±0.1%、温漂 25ppm、过压钳位集成、插拔即对位，老柜图纸写了 你外挂电阻盒能凑合但标定会飘。竞品差异就一句：第三方 250Ω 电阻块能串进去用，但公差和温漂做不到原厂水平，SIL 回路里审计员看到非原厂分流件会追着你问 FDT 计算书。
应用场景与行业案例
我在现场遇到过最典型的：某 LNG 接收站 BOG 压缩机控制柜，F3 AIO 8/4 01 读调节阀定位器 4-20mA 位置反馈，数值半夜漂移 0.8%。查了一圈以为是定位器出问题，最后发现前任集成商没装 ，直接在端子板外并了个 1% 公差的 250Ω 碳膜电阻，温漂 200ppm，柜内温度一变阻值就飘。
典型场景：
- 炼化装置 ESD 阀位反馈：调节阀定位器 4-20mA 进 F3 AIO 8/4 01， 转 1-5V，HART 叠传阀位诊断，SIL2 回路里精度够用。
- 海上平台火气系统：现场烟感/温感变送器（4-20mA）经 进 F35 控制器模拟输入，250Ω 精度保 SOE 前模拟量记录可信。
- 电厂锅炉给水流量：孔板差压变送器 4-20mA 环， 做环路阻抗，HART 手操器能在线调零不中断控制。
- 制药厂 CIP 回流电导：老 HIMatrix 柜改造，原图指定 配 F3 AIO 8/4 01，换通用电阻盒后标定曲线斜率偏 1.2%。
- 罐区雷达液位：本安回路里 放安全栅和 AIO 卡之间，250Ω 不破坏本安参数（需核对栅的 Ctotal）。
真实案例：2022 年华东某 PTA 装置，乙酸进料调节阀位置反馈在 DCS 上周期性跳 0.5%。旧柜里 拆下，250Ω 电阻一端焊点虚，温升后阻值从 250Ω 漂到 247Ω，1-5V 对应 4-20mA 就偏了 1.2%。备件间翻出 2014 年库存 密封件（带 HIMA 激光标），旧件拍照片记插入方向，新件对齐槽位压入 F3 AIO 前端、ZA7306 端子螺丝按 0.5N·m 紧固，回路校准一遍，跳变消失。仪表班长说”这小方块不值钱，但它一虚焊，调节阀位置在操作员眼里就开始抽风”。后来我们要求所有 HIMatrix 模拟量回路每两年做一次 通断和阻值抽检。
