描述
产品详情

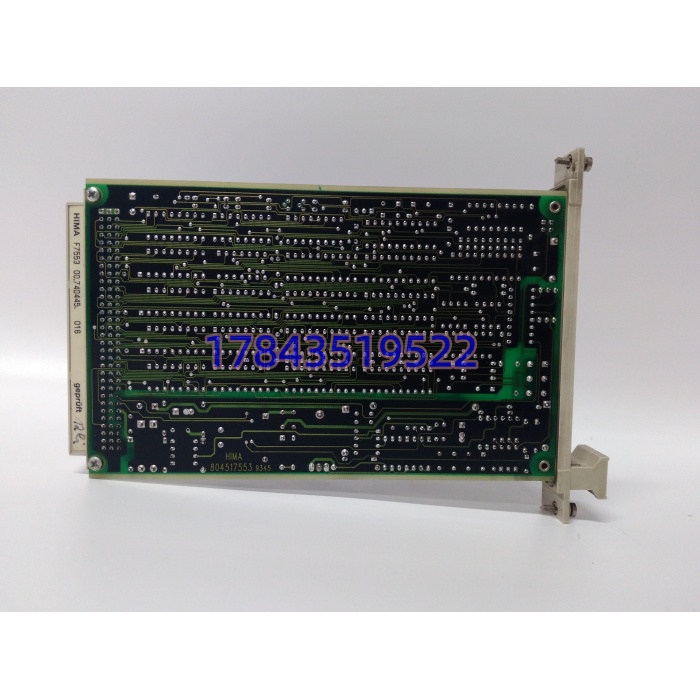

· 型号：F7553（984755302）
· 品牌：HIMA
· 系列：H51q / PES H51（部分 HIMax 老柜经背板兼容，严格来说以原厂硬件矩阵为准）
规格参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 产品定位 | H51q 主控制器 ↔ I/O 子架总线耦合模块 | 占控制器机箱 4 TE 槽 |
| 适配子架 | HIMA B9302 等 H51 I/O 子架 | 单耦合模块带 1 个子架，多子架需多块 |
| 主供电 | 24 VDC（750 mA 典型） | 模块逻辑与通信 |
| 监测供电 | 5 VDC（最大 600 mA） | 由模块取背板 5V 监测子架 5V 健康 |
| 功耗 | <2 W（渠道标 1.5~3.2W 不一） | 以原厂手册为准 |

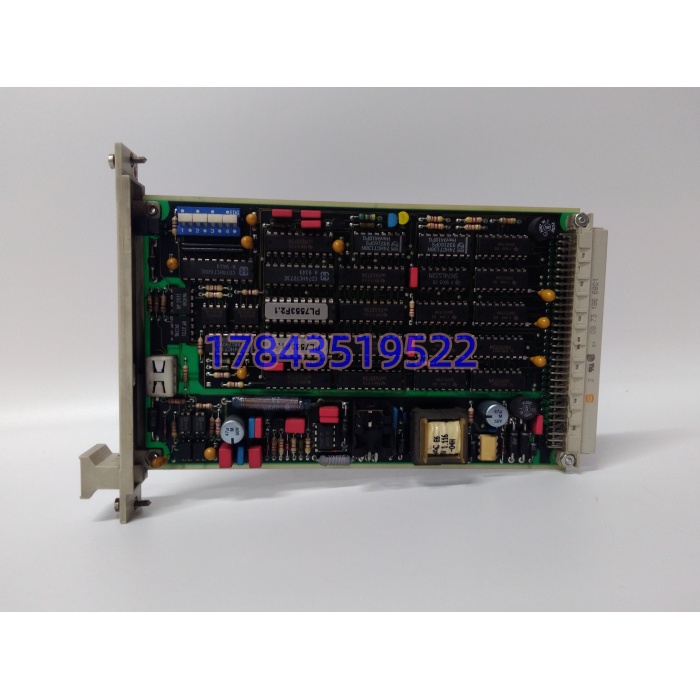

| 地址设定 | 前面板编码开关（设 I/O 总线/子架编号） | 盲插会抢相邻子架地址 |

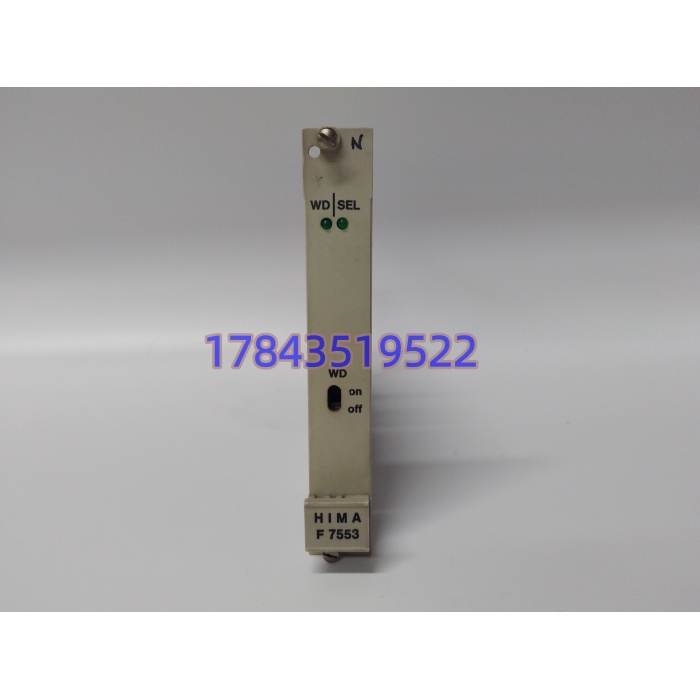

| 指示 | WD（看门狗）、SEL（I/O 子架访问）LED | WD 灭=看门狗未刷新或关断态 |
| 维护开关 | 凹陷式 WD Disable 开关 | 热插拔前拨 OFF，避免系统报耦合丢失跳车 |
| 通信对象 | H51 内部安全总线（非 PROFINET 外网卡） | 渠道页写”支持 Profibus/PN”是混淆，F7553 不直接出 PN 口 |
| 安全等级 | IEC 61508 SIL 3 | 故障即进 FSoS 安全态 |
| 热插拔 | 支持（需 WD 开关配合） | 在线换件是标准操作不是违规 |
| 安装 | H51 控制器机箱槽位 / 4 TE | 非 DIN 导轨单装，必须落原厂机箱 |
| 尺寸重量 | 约 190×35×85 mm / 0.2 kg（渠道尺寸有出入） | 以实物标签为准 |
| 工作温度 | -20~+70℃（部分渠道标 -25~+60） | 柜内 IP20 |
| 生命周期 | H51q 平台原厂转备件支持，F7553 新货稀少 | 市面 New Surplus / 测后翻新 |
| 手册 | HIMA H51q PES 硬件手册（原厂 PDF 内部编号以服务包为准） |
产品介绍
（A 场景痛点切入）H51q 机柜里最怕的不是 CPU 红灯，是 F7553 这种”桥”半盲——WD LED 还闪，SEL 偶尔亮，但子架里某块 F3 DIO 8/8 01 的 DI 映像开始丢帧，SIS 逻辑里急停信号”时有时无”，SOE 打出来是”coupling retry”。某个天然气处理厂碰过，F7553 编码开关旁阻尼胶老化，运输振动把子架号从 3 拨到 2，和相邻子架撞地址，表现就是”每周三凌晨 B 列 ESD 站自检报 diversity fault”，查了两次启停才锁定到耦合模块拨码。它不跑 ELOP II 程序，干的是更底层的事：CPU 算完的安全输出经它落到子架背板，子架 5V 掉电经它回送 CPU 做”电源健康投票”，WD 信号经它透明转发——这三件事任一件半通不通，H51q 的 TÜV 证书还在，但你的回路已经悄悄从 SIL 3 滑到 SIL 2。
从库存经理视角，F7553 是 A 类安全耦合单点：H51q 控制器机箱里通常每子架 1 块，耦合模块挂了=该子架所有安全 I/O 全盲，按功能安全管理通常要求 24-72h 消缺。原厂对 H51q 转备件支持后，984755302 在欧洲 surplus 偶见（国内代理清尾货万元级跳，拆机件三五千也有），但以通电进 H51q 机箱枚举成功、WD 自刷新、子架 5V 监测值回传正确、热插拔不触发系统急停的视频为准。 TCO 里最坑的是”买错代用品”——有人拿 HIMax 的 F8650X 通信卡或 F3 系列 SafeEthernet 耦合器当 替，物理插槽都对不上。Last-time-buy 必须”模块+同批次编码开关阻尼件+ELOP II 工程里子架号配置段”一起归档，否则裸模块插上去子架号不对，比缺件更危险。
应用场景与库存策略
耦合模块最阴的失效是”WD 假活”：前面板 WD LED 靠内部方波自激还在闪，但 CPU 侧看门狗实际已不刷新，H51q 主控按规程应在 N 个周期后走安全态，结果因耦合模块缓冲了旧帧，主控延迟 8 秒才反应——这 8 秒在气化炉进料阀上就是一次超压事件。现场实测发现，老 H51q 机柜里 的 5V 监测支路电解电容衰减后，子架 5V 实际掉到 4.7V 但模块回送”正常”，子架里继电器吸合电压临界，偶发拒动。
- 油气 ESD 系统 H51q 控制器 → 每 I/O 子架配 1 块 ，TMR 架构下单片故障可降级但不可无 → 非它不可（H51 内部安全总线绑定 984755302 固件）→ 建议每站备 1 块同部件号冷备 + 区域共享 1 块，编码开关按在线照片固化。
- 化工 BMS 老 H51q 改造过渡 → 短期延寿 3-5 年 → 改造包顺手 Last-time-buy 1 块，改完未用转手同行群，别留成 5 年呆滞。
- 电厂辅机 EHC/汽机保护老 H51 → 非连续关键可降负荷 → 不备裸件，锁本地 HIMA 服务商 24h 可达 Surplus。
- 多厂共享池 → 同 984755302 修订可跨厂调剂（子架号重拨即可） → 区域共享 1 块 + VMI 代管 1 块，不按机箱 1:1。
- 防爆/海上 → 本体 IP20 非本安，必须落安全区 SIS 柜 → 别外加装甲，直接规划 HIMax X-System 升级。
真实案例：2023 年西北某 LNG 液化线，B 列 ESD 站（H51q）连续两周”耦合重试”软报警，没跳车没丢信号，运行当通讯噪点。第三周夜班，原料气切断阀 SOE 里急停信号迟到 6 秒，幸亏上游压力变送器联锁补刀跳了进料。拆 送测——5V 监测支路电容 ESR 翻倍，子架 5V 实际 4.68V 模块回送 OK，WD 因内部方波自激假活。片区库去年 Last-time-buy 的 984755302 裸件，编码开关按在线照片拨到 3、WD Disable 拨 OFF 热插拔换上，WD 自刷新恢复、子架 5V 回传 5.02V，至今零重试。那次后该站把” 子架 5V 监测值趋势抄录+WD 开关季度功能测试”写进 SIS PM，并明确 H51q 备件不再扩买，下一步整体切 HIMax。
