描述
产品详情

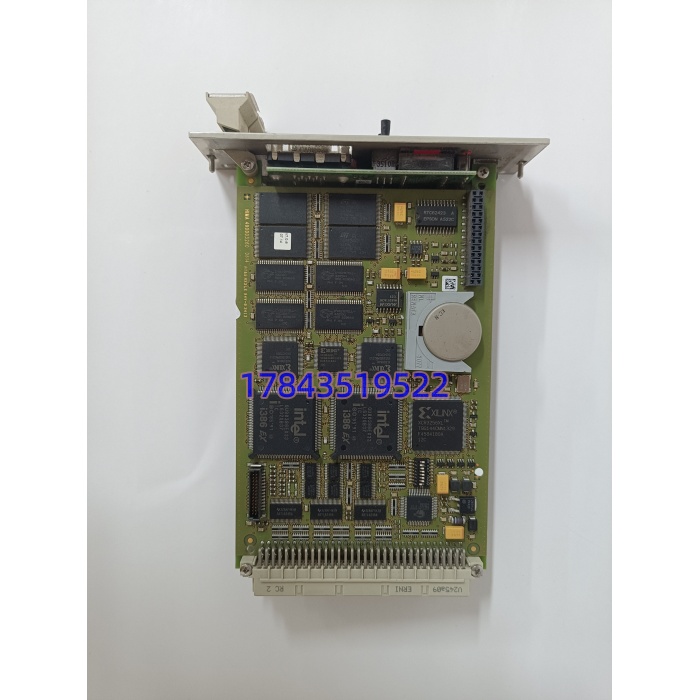

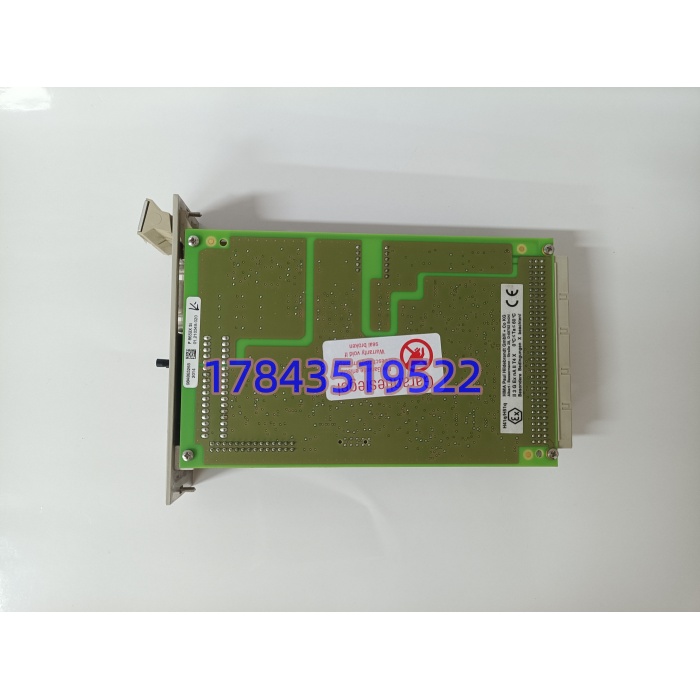

· 型号：F8652X（模块系列），物料号984865265（HIMA内部订单/编码；完整HIMA F8652X 984865265）
· 品牌：HIMA（德国HIMA Paul Hildebrandt GmbH，安全仪表系统SIS与铁路专用线）
· 系列：HIMA HIQuad X / HIMax安全PLC（SIS），兼容部分HIQuad老代，SIL 3 per IEC 61508/IEC 61511
规格参数
| 参数 | 规格值 | 备注 |
|---|---|---|
| 产品型号 | F8652X，物料号984865265 | Safety Communication/Ethernet Module for HIQuad X/HIMax |
| 制造商 | HIMA（德国） | SIS与安全PLC线，铁路也用 |
| 产品类型 | 安全通信/以太网接口模块 | SIS安全CPU对外通信枢纽，非普通交换机 |
| 所属系统 | HIMA HIQuad X / HIMax安全PLC（SIS），部分兼容HIQuad | SIL 3 per IEC 61508 / IEC 61511 |
| 通信接口 | 2×10/100BASE-TX RJ45（以太网，隔离≥1.5 kV），1×可配串口RS232/RS485（Sub-D 9-pin） | 严格来说它只在HIQuad X固mware v1.5以上支持Modbus TCP多从站，老HIQuad v1.2仅单主站RTU |
| 支持协议 | Modbus TCP（安全与非安全混用需ELOP II配置锁），Profinet-Safety（选件），IEC 61850（选件），HIMA专有SafetyBus/serial远程I/O链路 | 内置Web服务器配IP/Mask |
| CPU接口 | 背板连安全CPU（F8650X/F8651X等）做同步/程序下载/诊断，支持双CPU热备无扰动切换<50 ms | 通过HIMA ELOP II工程软件下装 |
| 供电与功耗 | 由机架背板供24 VDC（冗余双路，反极性/过压保护），典型≈8 W | 根据官方Datasheet |
| LED指示 | 前板LED（Run绿/SF红/IF1 IF2黄以太网活动/Err），可通过ELOP II读诊断 | |
| 安全特性 | 硬件看dog，配置写锁（物理钥匙或软件锁防误改SIL参数），通信完整性CRC，SIL 3审计日志 | 涉SIL 3数据出口，保险审计必查 |
| 环境 | 工作0–60°C（柜内空调），存储–40至+85°C，5–95% RH非冷凝 | 三防涂覆，IP20柜内 |
| 物理 | 单槽HIQuad X/HIMax机架（3U），约100×160×25 mm，0.3–0.5 kg | 插拔式带锁紧杆 |
| 生命周期 | HIQuad X经典处Mature/Limited（HIMA哨兵：停产前12月公告，后10年仅服务协议+原厂维修/翻新） |
产品介绍
从维护者视角切进来：F8652X不是交换机，是HIMA安全PLC“对外电话”——插在HIQuad X或HIMax机架Slot 1当F8650X安全CPU的通信接口，双RJ45以太网桥去Foxboro/DCS/ESD上位机（Modbus TCP/IEC 61850），串口做远程I/O链路或连老HIQuad，同时背板同步双CPU热备<50 ms无扰动。在某个炼厂项目碰过，夜班DCS轴振/ESD状态全问号因为以太网PHY打静电（继保班换电源没腕带），F8652X前板IF1/IF2黄全灭Run绿仍跑（安全CPU硬逻辑独立以太网），但SIL 3审计发现SIS数据出口断链开Major Finding保险可拒赔联锁失效事故。现场实测发现，第三方目录常误标“普通10/100网卡”，那是张冠李戴——这卡带硬件watchdog+配置锁（物理钥匙防误改SIL参数），拔出来桌上不接HIQuad X背板根本不跑ELOP II下装。（严格来说它只在HIQuad X固ware v1.5以上支持Modbus TCP多从站+双以太网冗余，老HIQuad v1.2仅单主RTU串口，换板前用ELOP II读原卡IP/Mask/安全锁状态备份，新卡不自动同步。）
供应链价值全在SIL 3审计和联锁失效险。挂掉不直接跳ESD（安全CPU硬逻辑独立），但SIS数据出口断链=DCS盲眼看不见ESD状态/阀位反馈，SIL 3审计Major Finding保险拒赔“未监测联锁失效前兆”，炼厂ESD误动一次停机损失百万级。原厂在产时交期16–24周，现在HIQuad X经典Limited Support（HIMA哨兵）， Last-time-buy趋近关或只服务协议大单，New Surplus翻3倍。作为ABC分类A类（SIS数据出口涉审计/保险），建议战略囤货：炼厂/SIS备件库锁1件New Surplus做Buffer stock（原厂防静电袋放恒温柜，每12个月上电进HIQuad X测试机架ELOP II读CPU同步+以太网Modbus TCP寄存器映射+配置锁验证），另由HIMA认证做寄售代管含原厂翻新流转。单卡约2–5万，SIL审计Major+ESD误动停机百万级，这“死钱”是买SIL合规+保险不拒赔的保费，库存经理ROI不用算。
应用场景与库存策略
挂掉=DCS/ESD上位机盲眼（安全CPU硬逻辑仍跑ESD但阀位/状态不可见），SIL 3审计数据出口断链Major Finding保险拒赔联锁失效；原厂交期16–24周Long Lead，停产后渠道现货3–7天但价格翻3倍，海上平台补给一月趟更头疼。
典型场景与备货建议：
- 石油炼化/石化ESD：HIQuad X/HIMax做装置ESD/F&G，桥DCS（Foxboro/横河）Modbus TCP读ESD状态/阀位反馈，非它带不动HIMA专有安全锁+双以太网冗余（普通交换机不能下装ELOP II），建议A类关键备件，炼厂SIS库恒温柜锁1件New Surplus冷备（原厂袋密封，每12个月上电进测试机架ELOP II读CPU同步+以太网IP/Mask/Modbus映射+配置锁验证），另由HIMA认证渠道寄售代管含原厂翻新流转，急件24小时到太原/现场。
- 海上平台/FLNG：HIMA SIS管ESD/紧急关断，以太网桥卫星SCADA，补给长则供应商代管新加坡/深圳保税仓2件直升机24小时内，建议按SIS柜数N备N+1件冷备（本地1件，中心加Buffer stock）。
- 铁路/隧道安全：HIQuad X做火灾/通风联锁，串口链远程I/O，建议Last-time-buy后囤N+1件，停机影响安全审计罚金高，宁可资金占压别赌数据断链。
- EPC改造/旧HIMA集成：翻老HIQuad卖给自备电厂，兼容HIQuad X/HIMax但固ware v1.5以上需ELOP II v11+，建议按柜数N买N+2件，多余放共享池，呆滞转售其他EPC，HIMA 流通性在SIS备件里偏高但注意安全锁钥匙（物理key）必须同配。
真实案例。2025年春，北方某千万吨炼厂重整单元，夜班雷雨UPS切换微浪涌打坏以太网PHY（IF1/IF2黄全灭Run绿），DCS Foxboro轴振/ESD状态全问号但HIQuad X安全CPU硬逻辑仍保ESD不跳。原厂Last-time-buy关，RFQ回“国内New Surplus 984865265，现货3天加急”。硬挺到SIL 3外审？两天后到数据出口断链Major+保险备注“未监测ESD失效前兆”。翻炼厂SIS库：两年前按ABC A类囤1件原厂袋冷备（HIMA标可DE追溯，年度上电进HIQuad X测试机架ELOP II读CPU同步+以太网IP 172.16.30.65/Mask/Modbus映射+配置锁物理key插入验证）。继保穿腕带，ELOP II Disable Comm（避免DCS Slave Lost Major），拔旧插新，上电Run绿，笔记本连RJ45进Web配同旧IP/Mask/Gateway，ELOP II重链CPU同步<50 ms，Modbus TCP寄存器读ESD状态恢复，外审前一天搞定总耗时1小时47分。事后库存改死规矩：SIS通信卡各锁1件原厂袋冷备恒温柜+年度ELOP II同步+IP/锁验证，HIMA认证代管再加2件（含原厂翻新），宁肯资金占压别赌SIL审计Major+保险拒赔。换板前永远ELOP II读原IP/Mask/安全锁状态（物理key必须同插）——这坑夜班最易忘然后DCS连不上耗一小时+配置锁误开改SIL参数。
