产品深度介绍
当炼厂加氢裂化装置半夜ESD系统报”H51q CPU A Fault，Switch to B”，备用CPU扛着，但控制室里所有人盯着那盏BPU的RUN灯心里发毛——知道主CPU挂了，但备用一旦再倒，整条线就是硬停车。这时候找一块物料号对得上的F8652E插上去，ELOP II Engineering自动同步安全程序、I/O映射原样回来，比把HIQuad迁到HIMax或改Tricon省事两个量级。这块卡在HIQuad机箱里干的是”最终裁决者”活：前端通过HIBUS挂所有I/O卡，内部双通道异构处理器（AMD 186做主逻辑+8051做监控）跑同一套安全程序，结果互校，不一致立即导向安全态；后端通过Modbus TCP/RTU上送DCS/CCS，冗余双CPU光纤心跳同步，切换时间<50ms，操作员几乎无感知。
坦白讲，F8652E原厂随HIQuad H41q/H51q进Limited Support，但存量世界比新架构狠：国内无数炼化、LNG、煤化工、核电BOP跑的还是HIQuad，弃系统改HIMax要重做SIL计算、重配FBD、重新做HAZOP+回路认证，停机窗口根本不给。换一块同物料号的F8652E，ELOP II下传原工程，10分钟恢复SIL3。MTBF原厂标>50万小时，但拆机件20年工龄的EPROM和电池早过了黄金期，采购别拿新板数安慰自己。
关键技术规格

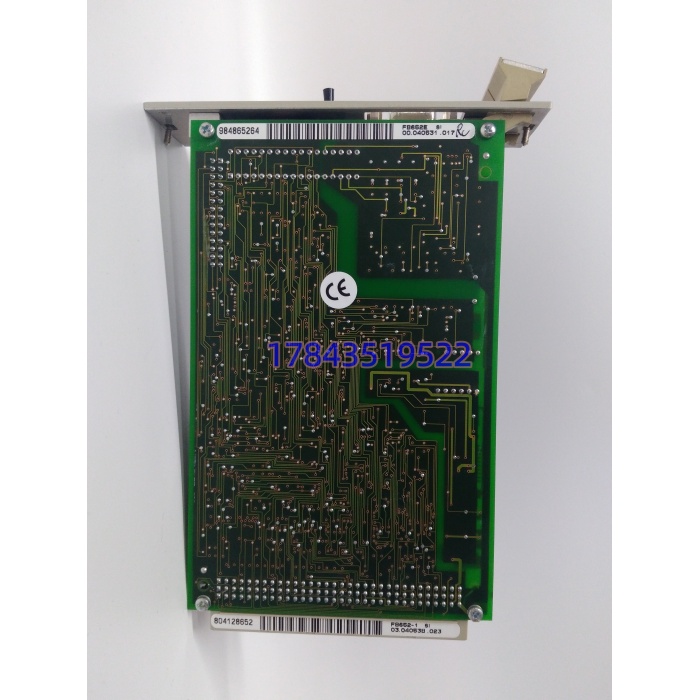

| 参数项 | 典型值/说明（以HIMA原厂手册为准） |
|---|---|
| 制造商 | HIMA Paul Hildebrandt GmbH，德国原产，已EOL |
| 模块身份 | F8652E = HIQuad H41q/H51q 安全CPU（984865264为物料号） |

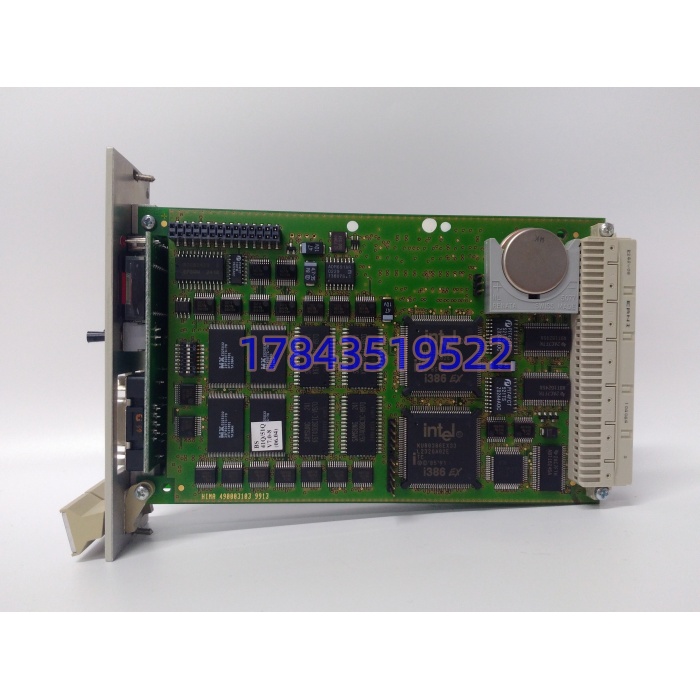

| 处理器架构 | 双通道异构：Channel A（AMD 186兼容，主逻辑）+ Channel B（8051兼容，监控/比较） |
| 内存 | 768KB EPROM（用户程序）+ 256KB SRAM（运行时）+ 32KB NVRAM（掉电保持） |
| 程序容量 | 约5000个FBD功能块（视复杂度） |
| 扫描周期 | 最快10ms（取决于程序规模），典型50~100ms |
| 通信接口 | 前端：HIBUS（机箱内I/O通信）；后端：RS-232/485（Modbus RTU）、以太网（Modbus TCP，10/100M） |
| 冗余 | 1:1热备，双CPU光纤心跳，切换<50ms，无扰动切换 |
| 供电 | 背板24VDC（18-32VDC），典型≤15W |
| 隔离 | 通信口对逻辑地 1500VAC；HIBUS光电隔离 |

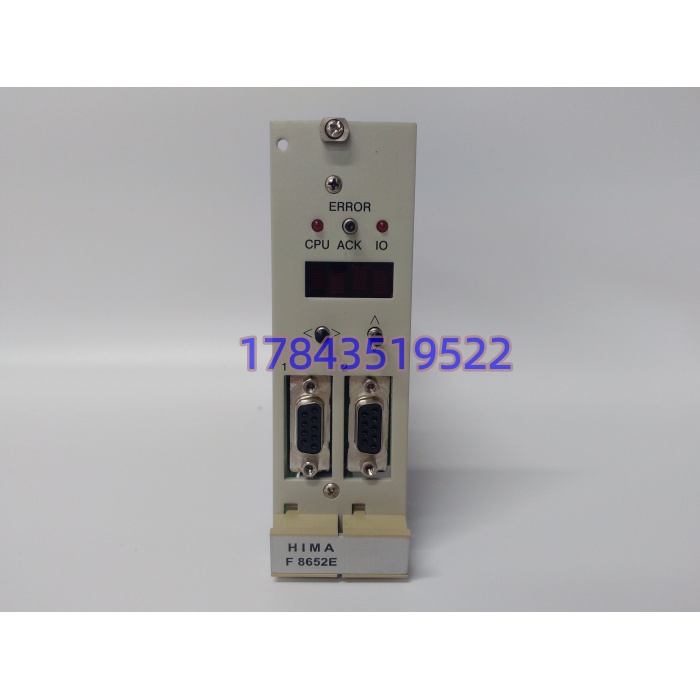

| 诊断 | 前面板RUN/ERR/LA/LO/RC LED；双通道自诊断覆盖率>99%；Watchdog |
| 编程语言 | ELOP II Engineering，FBD/SFC/LD（IEC 61131-3） |
| 安全等级 | SIL 3 IEC 61508 / IEC 61511，TÜV认证 |
| 机械 | 约233×30×130mm（HIQuad标准槽位），DIN41612背板，IP20 |
| 温区 | 工作 -40~+70℃（宽温版）；存储 -40~+85℃ |
| 湿度 | 5-95%RH非凝露 |
| 认证 | TÜV SIL3，ATEX/IECEx（系统级），CE，UL/cUL，船级社（DNV/ABS/LR/NK） |
| 关联件 | F8621A（电源）、F8626（通信）、F8627（以太网）、F8650E（H51q CPU）、F823x/F833x（I/O卡） |
应用场景与行业案例
“F8652E最可怕的不是它坏了，是它ERR灯亮了但备用还在跑，所有人都松口气，然后三个月后备用也倒了——因为EPROM比特翻转是成批发生的，紫外线老化同步。”——某乙烯厂SIS主任原话。
典型场景：
- 炼厂加氢裂化ESD：F8652E双CPU冗余，HIBUS挂128块I/O，收反应器压力/温度/液位，超压2ms内联锁打开泄压阀，SIL3回路不动。
- LNG接收站BOG压缩机：宽温-40℃版扛码头冬夜，Modbus TCP上送DCS，双CPU光纤心跳，切换无扰动。
- 煤化工气化炉：跑顺控SFC，点火→升温→投料→并气全流程，单步超时自动导向安全态。
- 核电BOP应急柴油机：原HIQuad老屏不重做，坏一块补一块同物料号984865264，ELOP II工程原样下传。
- 海上平台ESD：双CPU冗余+双环网，单点故障不丢SIL，TÜV认证保回路完整。
真实案例：某千万吨炼厂渣油加氢装置，夜班ESD报”H51q CPU A ERR，Switched to B”。主CPU的LA/LO灯全灭，备用RUN。拆主CPU发现EPROM芯片表面有细微UV老化斑（机柜靠近窗户，十年紫外线累积），校验和周期性翻转导致Watchdog复位。库存调一块全新原装 984865264，发货前供应商在HIQuad H51q测试机架挂真实I/O跑全量FBD>48小时，双CPU冗余切换各10次<50ms。现场按HIMA热更换规程：ELOP II在线置CPU A Offline→关槽位电源→拔旧→插新→上电→自动同步程序→冗余恢复。全程15分钟，操作员只看到”Redundancy OK”弹窗。工程师感慨：”EPROM的UV老化是隐性杀手，十年老柜挨着窗户的CPU首当其冲。HIQuad的诊断能抓到校验和错但不告诉你原因，只能靠经验判断。”从此该厂规程加一条：靠近光源的HIQuad机柜加遮光板，每5年离线读EPROM校验和+紫外线防护检查。
