描述
产品详情
· 型号：F8650X
· 品牌：HIMA Paul Hildebrandt GmbH（德国）
· 系列：H41q / H51q / HIMax Safety PLC System（Planar / Elop II 工程软件）
规格参数
- 完整物料号：984865065（对应模块丝印 F8650X，部分版本写 F8650 / F8650E 功能兼容但固件不同——须按旧板核对）
- 适用机架：HIMA H40/H41q/H50/H51q 标准机架（通常 Slot 1 或 Slot 1+2 做冗余），亦可用于部分 HIMax 早期混用配置（需确认 Elop II 版本支持）
- 处理器：32-bit 微控制器，专用于安全逻辑执行（带硬件自检、双通道比较）
- 用户内存（安全程序）：典型 512 KB～1 MB（依具体固件版本，足够容纳大型 ESD/F&G 逻辑、联锁表及 SIF 功能块）
- 非易失存储：板载 EEPROM/Flash 存组态及安全校验和，支持掉电保持安全参数
- 扫描周期：典型安全程序 < 20～50 ms（取决于逻辑规模及 I/O 点数，F8650X 比老 F8650E 快）
- 系统总线：HIMA 专有系统总线（SYS BUS）经背板连接 I/O 模块（F323x/F621x 等系列）、通信模块（F713x/F753x）
- 现场总线/以太网：板上或经由通信子模块支持 Ethernet TCP/IP（连 DCS/SCADA）、Modbus RTU/TCP、Profibus DP（视系统配置是否配 F7131/F753x 通信卡）
- 前面板指示：RUN（绿—CPU运行）、STOP（黄—停止/编程）、ERR/FAULT（红—硬件或安全故障）、I/O ACT、COMM LED
- 冗余支持：支持双 F8650X 热备（主/备），通过背板同步安全校验数据，切换时间 < 100 ms（无安全功能丢失，TÜV SIL 3 认证架构）
- 安全等级：SIL 3 per IEC 61508/ IEC 61511，AK 6 per EN 50129（铁路），Type 4 per ANSI/ISA-84.00.01
- 供电方式：由 HIMA 机架电源模块（如 F7130 / F7130A / F7131PS）经背板 +5V DC 供给，典型功耗 ≈ 5～8 W
- 看dog：内部多重硬件看狗 + 周期自检测（包括 RAM/ROM/ALU/总线），失效触发 Safe State
- 编程/组态软件：ELOP II Factory (for H41q/H51q/ HIMax)，项目文件后缀 .elp；老版 Planar 软件亦可（需匹配 CPU 固件版本）
- 安装方式：插入 HIMA 机架最左槽（Slot 1），带锁紧手柄，支持在线更换备机（冗余对）
- 工作温度：0℃～+60℃（贮存 -40℃～+85℃），5%～95% RH 非凝露
- 防护：模块 PCB 敷形涂层（部分 G3 版），机架整体 IP20（柜内安装）
- 认证：TÜV、IECEx、ATEX（Ex nA/nL 区2/Zone 22 需确认具体配置）、CE、cULus、DNV/GL（海事可选）
产品介绍

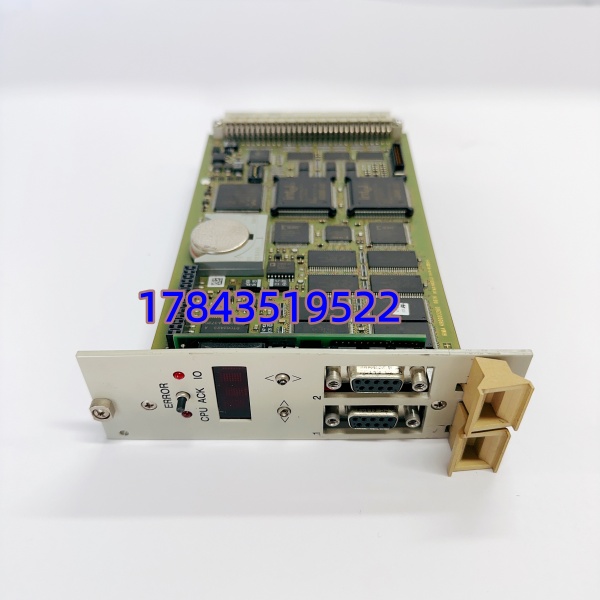

F8650X（984865065）是 HIMA H41q/H51q 安全 PLC 的核心 CPU 模块——通俗说就是 ESD/F&G（火灾气体）/PSD 系统的”大脑”。它跑经过 TÜV 认证的故障安全逻辑（与常规 PLC 不同，每一扫描周期做自诊断、双通道交叉校验），通过 HIMA 专有系统总线跟 F323x/F621x 系列安全 I/O 卡交换数据，对外经通信模块（F7131/F753x）或板上口连 DCS 做状态监视（非安全链路）。

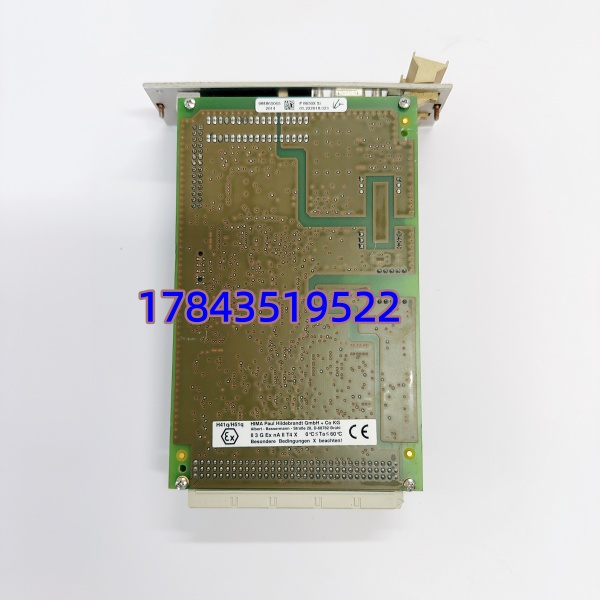

坦白讲，HIMA CPU 极少硬件故障，真出事通常是机架电源 F7130A 掉电、电池没换导致组态丢失（极少数情况 NVRAM 需电池保持，具体看版本）或工程软件版本与 CPU 固件不匹配导致 Download 拒绝。换 F8650X 最关键是，且 Elop II 工程文件需对应 CPU 类型。买前一定拍旧板正面高清照（含条码 984865065 及 REV 号）。
应用场景与行业案例
我在现场最怕 ESD 柜 HIMA 系统报”CPU FAIL”—全站紧急关断逻辑如果 simplex 单 CPU 就直接触发 SIS 误动作或失监，冗余对里一块挂掉还好但另一块也老的同批次风险大。这种卡十年不坏，坏多为背板氧化接触或意外静电打坏，有冷备 10 分钟换完。
典型场景：
- 炼化/海上平台 ESD 系统（SIL 3）—— 作主 CPU 跑紧急停车逻辑（PSD/ESD Level 1/2/3），双 CPU 热备保无单点失效，非它不可因需 TÜV 认证 SIL 3 架构与专有 I/O 总线匹配
- 油气管道站场火气系统(F&G)——接 HIMA 智能 I/O 采集烟感/温感/可燃气，经 Modbus TCP 送 SCC 站，本地做表决与手动按钮联锁
- 化工反应器超温/超压保护——高完整性联锁（HIPPS 子功能部分由 HIMA 执行）， 处理快速关断阀逻辑，响应时间 < 100 ms
- 电厂燃机辅机安全链（旁路/汽机 ETS 部分改 HIMA）——保留现场接线换 HIMA 机架， 做安全关断判断
真实案例：
南海某海上平台，年度功能测试做 HIMA H41q 冗余切换——Active CPU ERR 灯常红 RUN 灭，Standby 切主但 Standby 也显黄（同批次 2007 年产）。确认 Active 侧 （984865065）板载自检 RAM 校验失败。库房有拆机测良 同物料号，断电拔出旧卡插入新卡，上电 → Elop II Engineering → Online → Download Project（从最新 .elp 备份）→ 同步冗余对，约 12 分钟恢复双冗余运行。SIS 工程师说：”这 CPU 十五六年不坏，海岛盐雾环境背板氧化是隐患，按机架每对配一块冷备，每年做一次配置备份导出 .elp + .crc。”
