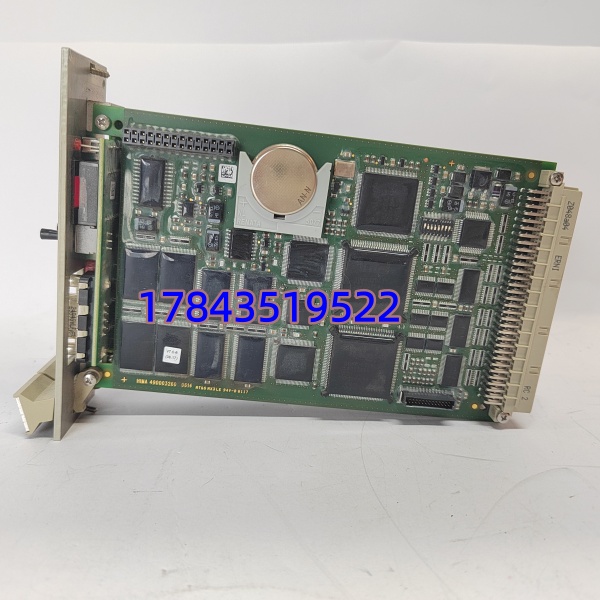

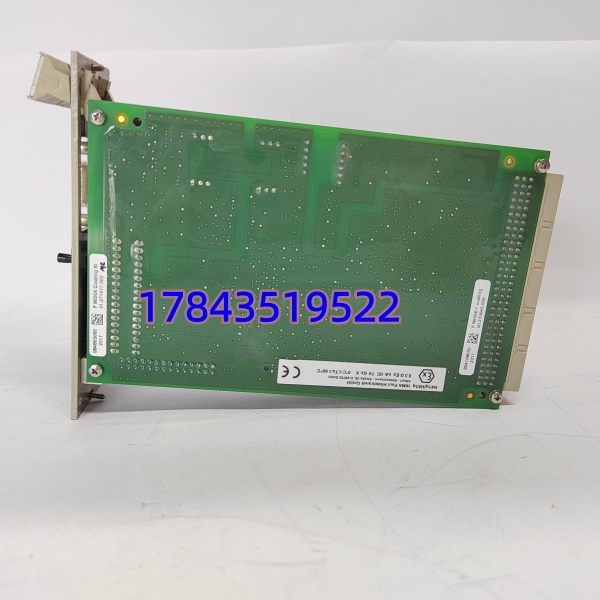

描述
产品详情
· 型号：F8650X
· 品牌：HIMA
· 系列：HIQuad / H41q-H51q Safety System — Central Processing Unit (Enhanced)
规格参数
- 产品型号：F8650X（F 8650X）
- 制造商：HIMA Paul Hildebrandt GmbH
- 适用机架：H41q（4 槽）/ H51q（5 槽）安全系统主机架，部分 HIMax 混合配置需核对兼容性表
- 模块类型：安全 CPU 模块（含通信接口，区别于无通信口的 F8650/F8650A）
- 处理器架构：双 32-bit μP 异或比较（Diverse Redundant Processing），周期自检（ELOP/parity/CRC）
- 安全等级：TÜV certified to IEC 61508SIL 3 / IEC 61511/ EN 50156/ API 670（系统级）
- 用户程序容量：依固件版本，典型 512 KB ~ 1 MB（以 ELOP 工程文件大小为参考）
- 扫描周期：典型 10 ~ 50 ms（取决于程序规模及 I/O 点数配置）
- 通信接口（板载）：1× Ethernet 10/100Base-TX（RJ45，用于 HIMA Workbench / OPC / Modbus TCP 部分版本）、1× PROFIBUS DP-V1 Slave（9-pin D-sub，与 DCS/ESD 通信），部分 Rev 仅 RS-485 串口——以实物标签为准
- 配套模件：必须插 SAFETY EEPROM Key Module（如 F8621A/B 类钥匙卡）存储应用及校验和，CPU 以此判定合法性

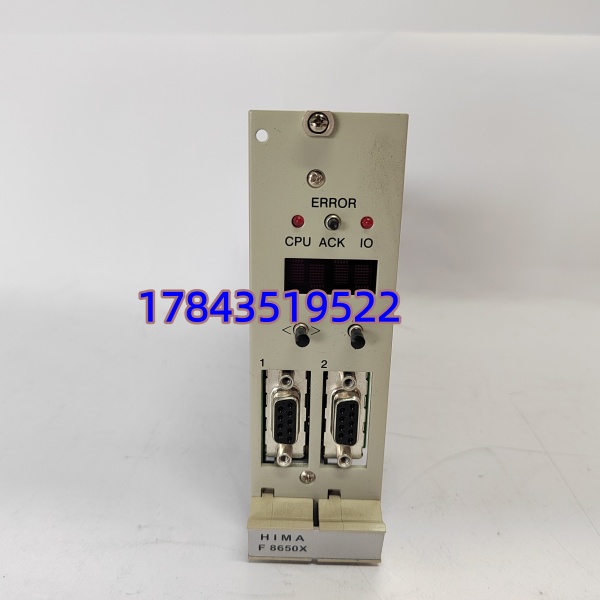

- 指示灯：RUN / STOP / ERROR / COM / DIAG LED
- 背板供电：由机架 5V DC 背板总线供给（典型 < 8W）
- 工作温度：0 ℃ ～ +60 ℃
- 存储温度：-25 ℃ ～ +70 ℃
- 湿度：5 % ～ 95 % RH（非凝露）
- 防护等级：IP20（柜内）
- MTBF：> 100,000 h（以 HIMA 认证数据为准）
- 生命周期：F8650X 为 F8650 系列末期增强版，部分新项目已转 HIMax（F8650X 仍可获 MRO 支持）
产品介绍
F8650X 是 HIMA HIQuad 安全系统（H41q/H51q）里的主 CPU，跑经过 TÜV 认证的 SIL 3 安全应用逻辑——它不像普通 PLC 那样”尽力而为”，而是靠双处理器异或比较 + 周期 ELOP 自检确保哪怕 bit-flip 都能检测并安全停机。板上通常集成 PROFIBUS DP 从站口（接 DCS/ESD 做过程变量交换）和以太网口（编程/诊断），比老款 F8650 少了外挂通信协处理卡。
有一点要特别强调：F8650X 不能独立启动安全逻辑，必须配合插在它旁边的 SAFETY Key Module（EEPROM 钥匙卡，如 F8621A/B 系列），里面存着编译后的安全程序和 CRC 校验值。换 CPU 时把旧钥匙卡拔过来插上新板即可，程序随卡走——但我强烈建议另外备份 .sde / .elb 工程文件，钥匙卡老化也是真实故障源。
应用场景与行业案例
痛点切入
凌晨 HIMA 柜报”CPU FAIL / WATCHDOG”，钥匙卡接触良好但 RUN 灯不亮——重启暂恢复，一周后再死。拆下量背板供电正常，交叉验证换 后正常，判定 CPU 内部比较电路老化。这种间歇故障不停机换不了，等它彻底挂影响开车率。
典型场景
- 炼化加氢/重整装置 ESD（紧急停车系统） — H41q 机架配 + F6217 DI/F6513 DO，SIL 3 联锁保护，PROFIBUS DP 送 DCS SOE
- 海上平台火气系统(F&G) — 烟雾/可燃气体探头 → 逻辑判断 → 声光报警+切断阀，要求 TÜV SIL 2/3
- 大型压缩机组防喘振联锁 — 与 Tricon 互补做独立 SIS 层， 做最终紧急停机决策
- 电厂 FSSS/ETS 安全回路 — 锅炉 MFT、汽轮机跳闸，独立于 DCS 运行
真实案例
某沿海 LNG 接收站，H41q ESD 运行第 11 年，夜班 HMI 报”HIMA CPU A Stopped”，B 系冗余接管未跳车。到现场 RUN LED 灭，ERR 闪，钥匙卡重插无效，交叉测试确认 A 系 CPU 故障。库房有 NOS 备件，拔钥匙卡→插新 CPU→上电→自动从钥匙卡装载程序→RUN 亮，全程 <2 min B 系照常带载。安全工程师感慨：”这东西贵，但冗余+钥匙卡设计救了我们一晚上。”
