描述
产品详情

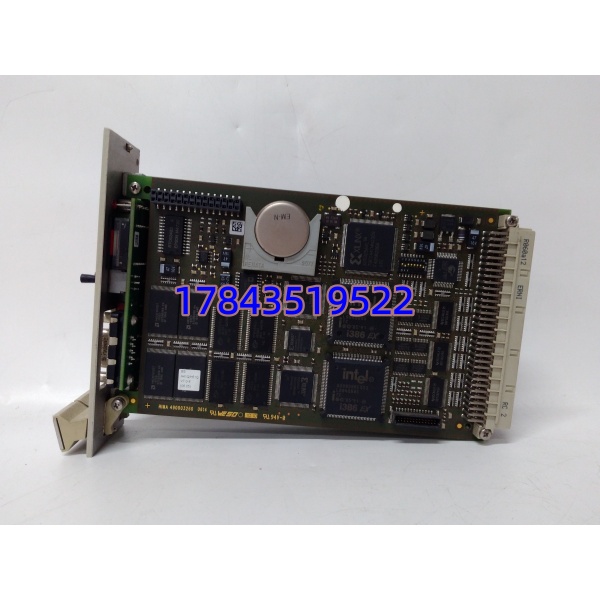

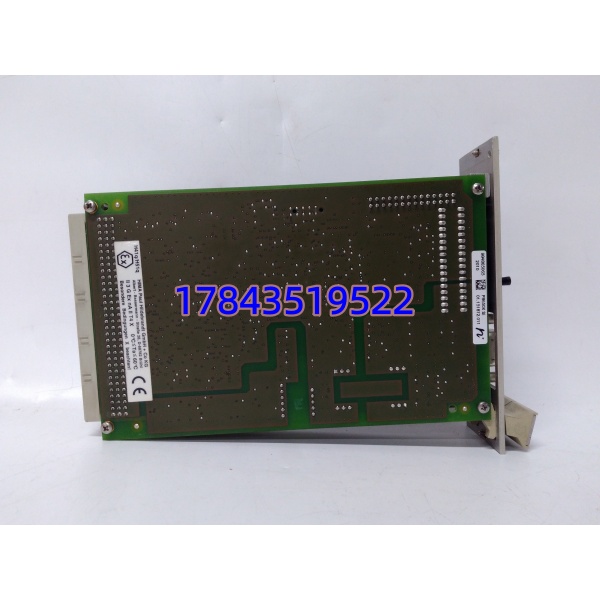

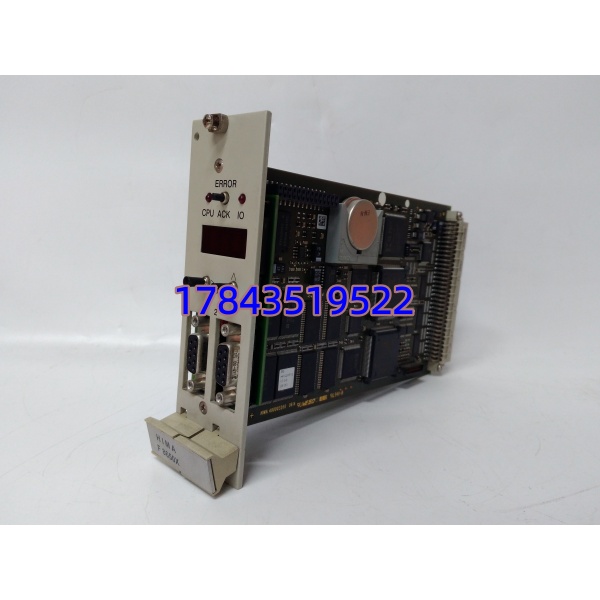

· 型号：F8650X（订货号 984865065 / 984865066）
· 品牌：HIMA（HIMA Paul Hildebrandt GmbH，德国）
· 系列：HIMAx / HIQuad 安全系统中央处理单元
技术参数
| 项目 | 规格值 |
|---|---|
| 产品型号 | F8650X |
| 订货号（Order Code） | 984865065 / 984865066 |
| 产品类型 | 安全系统中央处理单元(CPU)模块 |
| 适用系统 | HIMA HIMax / HIQuad PES H51q-MS、HS、HRS |
| 微处理器 | 双 Intel 386EX 32位微处理器，时钟同步运行，25 MHz |
| 内存配置 | 每处理器：1 MB Flash-EPROM(OS) + 1 MB Flash-EPROM(用户程序) + 1 MB SRAM(数据)，带电池备份 |
| 安全等级 | SIL 3 per IEC 61508 / IEC 61511，AK6，Cat.4 / PL e |
| 通讯接口 | 2 × RS-485 电气隔离（Modbus RTU/ASCII，57600/9600 bps，DIP切换）；以太网需配 F8627X 扩展模块 |
| 诊断显示 | 前面板四位字母数字矩阵显示屏 + 多色状态 LED |
| 安全看门狗 | 24 V DC 输出，短路保护，最大负载 500 mA，可配置复位时间 |
| 背板供电 | 5 V DC / 典型 2 A（由机架电源模块经背板提供，非外部24V直供） |
| 站址设置 | DIP开关 S1-1~S7 二进制设 RS485 站号(1–31)，S1-8 设波特率 |
| 机架占用 | 8 SU（标准单元） |
| 工作温度 | -20 ℃ ～ +60 ℃ |
| 存储温度 | -40 ℃ ～ +85 ℃ |
| 防护等级 | IP20（控制柜内安装） |
| 认证 | TÜV SIL 3、CE、部分版本 ATEX Zone 2 适用 |
| 后备电池 | 板上 CR2032（或同等），建议每 2–3 年更换 |
产品介绍
炼化装置 ESD 系统大修时常卡在一点——老 F8650E 停产或内存捉襟见肘，工程里逻辑越写越大动不动溢出，更麻烦的是早期单 CPU 架构在某些审计要求下要额外论证共因失效。F8650X 就是冲着解决这两个痛点来的：双时钟同步微处理器做 1oo2 架构验证，SIL 3 证书完整，内存翻倍到每核 1MB Flash+1MB SRAM，在某海上平台项目里实测原 F8650E 工程升上去只需重新编译（ELOP II Factory V7.x+），不用重写安全逻辑——这点对保工期非常关键。
严格来说它只在 HIMax/HIQuad H51q 机架背板工作，不能当独立 PLC 裸跑，以太网口本身不直接出 Modbus TCP，要走上位通讯得另插 F8627X 通讯模块（这点采购容易漏看）。商业价值在于：它是 F8650E 的官方升级替代，老柜子直接占原槽位，工程改动量极小（通常重新分配硬件目录→编译下载→冷启，约 1–2h），国内欧版调货 4–8 周但有渠道常备测试良品(3–5 工作日)。不支持 Triton/Tricon 或非 HIMA 安全系统混插，这是硬边界。
替换与升级建议
✅ 直接替换
- F8650E → F8650X（同 HIMax/H51q 机架）——Pin-to-pin 兼容同槽位，工程用 ELOP II Factory / SILworX 更新硬件目录重新编译下载即可，逻辑无需改写。建议确认 OS 版本 ≥V7.0-8(05.31)，改动工作量约 1～2 人时，无额外硬件成本。
⚠️ 软件兼容（需改配置/增配件）
- F8650（初代老型号）→ F8650X——物理槽位兼容但固件/工程环境要求更高，需升级 ELOP II 工程软件版本并可能调整通讯参数，部分极早期 H41q 机架不兼容（限 H51q 系列），需核查底座版本。
- F8650X 需用以太网编程或 OPC 通讯 → 须加装 F8627X 以太网通讯模块——非替换关系但是必要配套，否则只能用 RS485 连工程师站。
❌ 硬件不兼容
- F8652X / F8651X / F8620X 等非 H51q 架构 CPU——虽同品牌但底板总线不同，物理不能互插。
- Triconex / Honeywell SM / Siemens F-CPU 等第三方安全控制器——完全不兼容，协议与背板均不同。
若无 库存且急需，市场上部分渠道提供 F8650E 测试良品做临时维持运行，但新项目不建议退回旧型号（SIL 证明及后续备件困难）。最终以你现场机架型号(PES H51q-MS/HS/HRS)及工程软件版本为准。
