描述
产品详情
· 型号：F8627
· 品牌：HIMA（黑马）
· 系列：HIMax / HIQuad

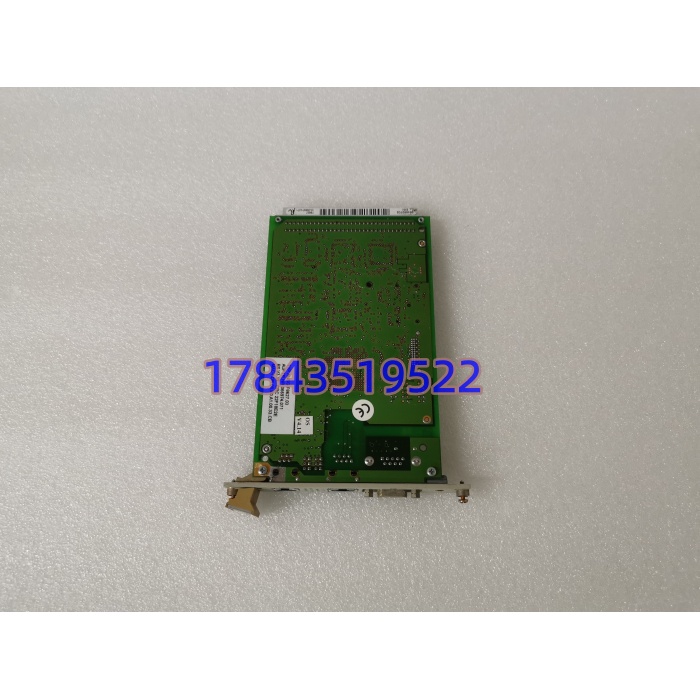

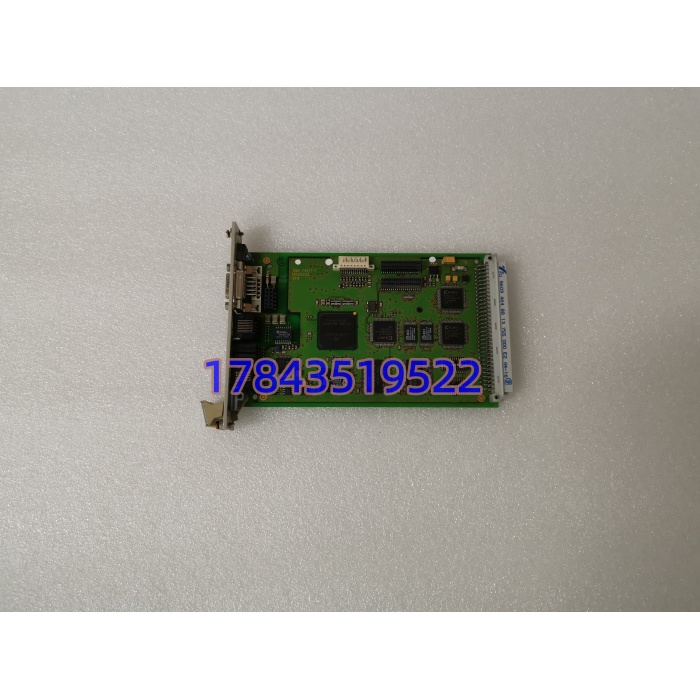

HIMA-F8627
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品类型 | 以太网通讯模块 / Ethernet Communication Module |
| 所属系统 | HIMA HIMax / HIQuad 安全控制系统 |
| 安全等级 | SIL 3（IEC 61508）、PL e（EN ISO 13849-1 Cat.4） |
| 通信端口 | 2个快速以太网口（10/100 Mbps），支持冗余链路 |
| 支持协议 | Modbus TCP、ELOP II TCP、HIMA F-PROT安全协议 |
| 安装方式 | HIMA专用机架插槽，支持热插拔 |
| 工作温度 | -25°C 至 +70°C（部分来源标注-20°C~+60°C） |
| 存储温度 | -40°C 至 +85°C |
| 防护等级 | IP20（需安装于控制柜内） |
| 供电方式 | 背板供电，24 VDC（由系统电源模块提供） |
| 原产地 | 德国 |
HIMA-F8627
产品介绍
搞过SIS系统改造的人都有个共识：最怕的不是控制器坏了，是控制器还活着但跟外面“失联”了——DCS收不到它的诊断数据，第三方PLC没法跟它做硬接线之外的数据交换。F8627就是来解决这个问题的。
它干的活很纯粹：把HIMA安全控制器里的安全相关数据（比如ESD跳闸信号、阀门反馈、系统状态字）通过Modbus TCP或者ELOP II TCP协议送给上位机或其他控制系统。同时它也负责接收外部系统的非安全指令，在模块内部做安全校验后再传给CPU。关键是——这个模块本身通过了SIL 3认证，意味着哪怕通信链路上出了干扰或者数据包损坏，它也能检测出来并让系统按“故障安全”方向走。
市面上做网关的厂家不少，但敢拍胸脯说“通信模块本身也达到SIL 3”的，屈指可数。这也是为什么HIMA的通信模块比其他品牌贵几倍——每一路信号的传输都有CRC校验、时序监控和看门狗在盯着。供应链上这玩意儿目前还是活跃生产状态，但交期偶有波动，尤其是配置冗余通信链路的项目。
应用场景与库存策略
SIS系统的通信中断不会直接导致跳机，但它会让操作员失去对安全系统状态的可见性——相当于你开车时仪表盘全黑了，车还能跑，但你能跑多久不心慌？
- 场景1：炼化企业 — 安全仪表系统(SIS)与DCS的数据交换
- 为什么非它不可：ESD系统的跳闸信号、阀门状态、诊断数据必须实时传给DCS做操作界面显示。HIMA的通信协议是封闭的，你拿一个通用Modbus网关接进去——一来没有SIL认证，二来协议栈不兼容，系统根本认不出。
- 备货策略：每套SIS系统至少备1块。这玩意儿不是易损件，但一旦通信口烧了（现场实测过雷击感应浪涌烧毁网口的案例），整个系统就成“黑匣子”了。
- 场景2：海上平台 — 火气系统(FGS)与上层控制系统互联
- 为什么非它不可：火气系统的报警和联动信号需要传回中控室，同时中控的复位指令也要下发给FGS。F8627的双以太网口支持冗余网络拓扑，一条链路断了自动切另一条。
- 备货策略：海上平台备件补给困难，建议平台仓库常备1块，陆地基地再备1块“战略储备”。由供应商代管，用后付款。
- 场景3：电厂 — 汽轮机保护系统(ETS)与DCS通信
- 为什么非它不可：ETS系统的跳闸首出、转速值、振动值需要上传给DCS做记录和操作员监视。ELOP II TCP协议是HIMA老系统的标准配置，你换不了别的牌子。
- 备货策略：ETS属于SIL 3级保护系统，建议“1+1”策略——在线1块、库房1块。每年轮换一次，做通信负载测试。
真实案例：
某化工厂大修期间，仪表班在清理机柜时不小心把F8627的网口扯松了——当时没发现，开机后一切正常。三天后生产恢复，中控室突然收不到SIS系统的所有状态数据。操作台上一片“通信故障”红闪。仪表工跑到机柜间一看，F8627的状态灯在报错，重新插拔后恢复，但过了两小时又掉了。后来拆下来检查发现是网口插座里的弹片变形了，接触不良。
问题在于：库房里没有备件。只能先临时用另一个不用的网口顶着（有两个网口，但原来配置的是双网冗余模式，改配置得重新下装组态，停机窗口不够）。就这么提心吊胆用了一周，等备件到了才彻底换掉。 一块模块几千块，换一次通信中断导致的工艺波动和操作员心理压力——无价。
