描述
产品详情

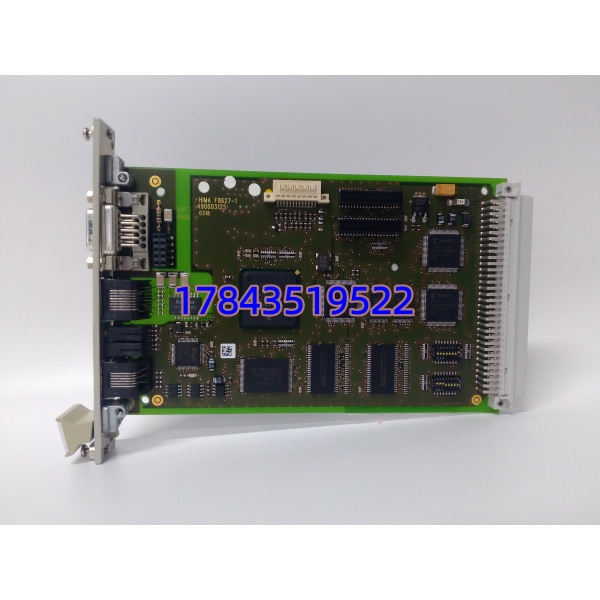

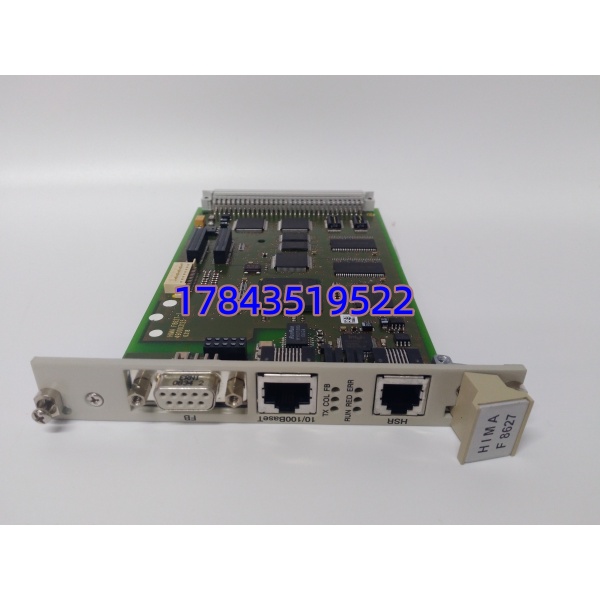

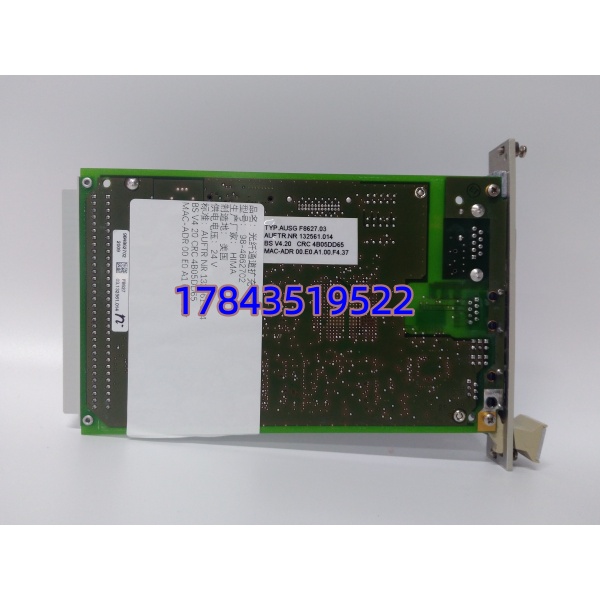

· 型号：F8627（订货号 984862702）
· 品牌：HIMA（希玛）
· 系列：HIMax / HIQuad / HIMatrix F系列 通信扩展模块
技术参数
| 参数项 | 规格说明 |
|---|---|
| 产品型号 | F8627 |
| 订货号（Order No.） | 984862702 |
| 制造商 | HIMA Paul Hildebrandt GmbH |
| 适用系统 | HIMax、HIQuad（H41q/H51q）、HIMatrix F30/F60/F90机架 |
| 兼容CPU | F8650X、F8652X（安全CPU）；F8651X、F8653X（非安全型） |
| 模块类型 | 以太网通信模块（Communication Module） |
| 以太网接口 | 1×RJ45（部分版本2×RJ45），10/100 Mbps 自动协商 |
| 支持协议 | TCP/IP、UDP、Modbus TCP、SafeEthernet（HIMA专有安全协议）、ELOP II编程下载 |
| 安全等级 | SIL 3（IEC 61508），AK6（EN ISO 13849），TÜV认证 |
| 供电方式 | 由HIMA系统底板（Backplane）提供 5 VDC，典型功耗≈3.5 W |
| 诊断指示 | 前面板LED：RUN、ERR、TX/RX、LINK |
| 安装方式 | 插入HIMA机架专用通信槽位（通常占用3 HE / 4 TE宽度） |
| 工作温度 | 0℃ ～ +60℃（部分资料标-20~+55℃，以具体手册为准） |
| 存储温度 | -40℃ ～ +85℃ |
| 防护等级 | IP20（控制柜内安装） |
| 编程/组态软件 | HIMA ELOP II Factory / SILworX |
| 认证标记 | CE、TÜV、cULus、ATEX（系统级） |
产品介绍
炼油厂和化工装置里SIS系统最常被甲方问的就是”你们ESD能联入全厂网络做远程诊断吗”，而老一代HIMA系统只有串口或专线上位机。F8627（984862702）就是把HIMA安全控制器接入标准工业以太网的桥梁：插进机架通信槽，背板取电不需额外电源，RJ45接厂区交换机就能跑SafeEthernet加密安全报文或普通Modbus TCP给DCS/SCADA读状态，同时保留ELOP II在线编程下载通道——一台工程师站通过网线就能完成组态和诊断，不必抱着笔记本跑现场柜子旁边蹲着。
采购端要盯两点：第一，这模块本身不做安全逻辑运算，必须配HIMA安全CPU（F8650X等）才能工作，单独买没法用；第二，现场实测发现部分2010年前投运的老HIMatrix机架插槽定义不同，插上去不亮RUN灯，建议先报CPU型号和机架系列号让我们核对兼容再下单。好消息是原装模块支持热插拔更换（系统冗余配置时），平均换件耗时约3分钟，不会逼停运行中的SIS——当然非冗余单机系统该切旁路再动。
替换与升级建议
✅ 直接替换
- HIMA F8627 同订货号984862702（不同生产批次）——完全互换，插上系统自动识别，无配置改动。
⚠️ 软件兼容（需改配置/核对固件）
- HIMA F8621（串口RS-232/485通信模块）——机械可装入同槽位但协议完全不同，若原系统只用串口与DCS通信用F8627需重配通信映射并确认CPU固件支持以太网模块，有调试工时无额外硬件成本。
- 早期HIMatrix F20/F30机架配老CPU——需确认ELOP II工程中”Hardware Configuration”是否包含选项，不含则需小幅更新工程并重新下载，无硬件费但有机柜短暂停机风险。
❌ 硬件不兼容
- HIMA F8650X/F8652X CPU模块——这是中央处理单元不是通信卡，插槽物理不通用。
- 第三方安全系统以太网卡——电气与背板协议均不通用的，严禁混插。
