描述
产品深度介绍

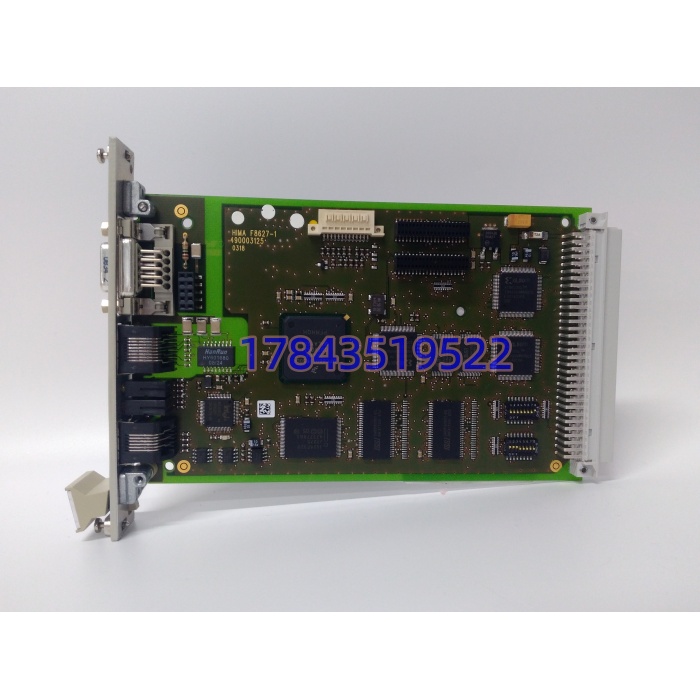

海上平台 ESD 机柜夜班弹”F8627 Link Down”，HIMax 安全控制器和上位 DCS 的 SafeEthernet 链路断，SOE 和联锁状态全灰，但安全逻辑本身还在跑（通信模块挂了不影响 2oo3 表决）——这种时候你要的不是 F8650X CPU（插错槽），是 HIMA F8627 984862702 这块以太网通信模块能不能今天发到厂。它不运算安全逻辑，干的是”安全系统的嘴”：板载独立 MCU 跑以太网协议栈，把 F8650X 背板来的安全变量通过 SafeEthernet 黑通道封进标准 TCP/IP 帧（CRC+序列号+看门狗），隧穿过普通交换机和光纤送到对侧 HIMA 站或 DCS OPC 网关，SIL3 完整性不依赖底层网络；同时开一个 Modbus TCP slave 口给第三方 HMI 轮询，开 ELOP II 编程通道给工程师站下程序。F8627X 在此基础上加 OPC DA/A&E 和 Modbus TCP slave 标准化，老 F8627 仍售但新机多选 X。
说白了这个件在油气 ESD/F&G、化工 BMS、电厂汽机保护存量极大，HIMA 原厂 F8627 老标仍可订但交期 10-14 周，F8627X 稍快，国内库存商 New Surplus 有但溢价高，流转 90% 是拆机测试件。采购理由很直：同号插回 H41q/H51q 或 HIMax 通信槽，ELOP II 读模块 EEPROM 配置（IP、SafeEthernet 站名、Modbus 映射）自动恢复，不需重画网络。坑在三件兄弟混淆——F8627（984862702 纯以太网）、F8627X（984862765 以太网+OPC）、F8628X（984862865 Profibus DP 从站，不是 F8627 家族的以太网活）。只写 五个字母，供应商可能发 F8627X（功能超集可替但价高 8%）、发 F8628X（Profibus 错，协议不通）、发 F8650X（CPU 错，插不进通信槽）。runshenggk/长欣/dcsmall 把 写成”HIMatrix F 系列 CPU”是硬错—— 背面没有安全运算 ASIC，只有 PHY+MCU+背板桥。
关键技术规格
| 参数项 | (984862702) | F8627X (984862765) |
|---|---|---|
| 产品身份 | H41q/H51q 以太网通信模块 | 同左 + OPC DA/A&E + Modbus TCP slave |
| 以太网口 | 1×100Base-T RJ45 + 1×RJ12（HSR 冗余链） | 同左 |
| 协议栈 | SafeEthernet（黑通道 SIL3）、Modbus TCP（client/server）、TCP/UDP、ELOP II 编程 | 上述 + OPC DA + OPC A&E |
| 安全机制 | 硬件 CRC+序列号+看门狗，黑通道隧穿标准 IP 网 | 同左 |
| 背板接口 | H41q/H51q 19″ 机架背板总线（非 DIN 独立件） | 同左，HIMax 机架兼容槽 |
| 供电 | 背板 5VDC，典型 1A（<5W） | 同左 |
| 配套 CPU | F8650X/F8652X（安全）、F8651X/F8653X（非安全） | 同左 |

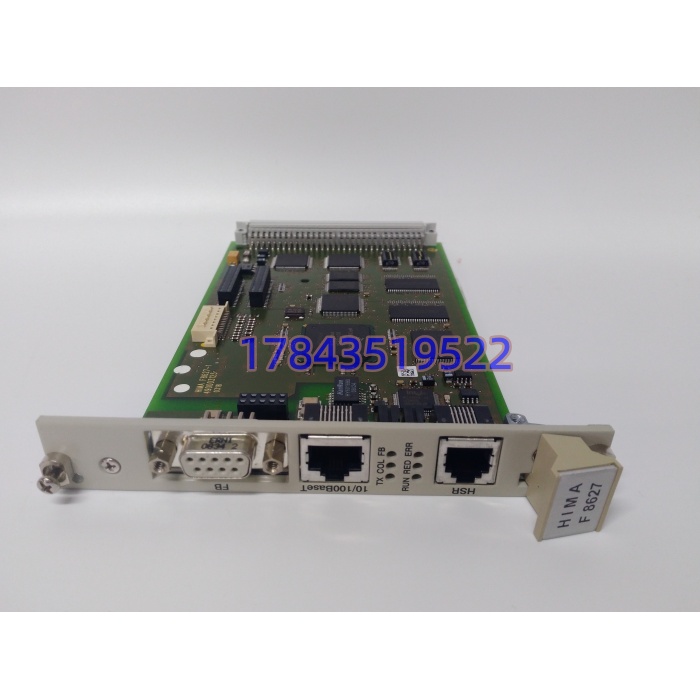

| 指示 | TX/COL/RUN/RED/ERR LED | 同左 |
| 热插拔 | 支持（通信中断不影响安全逻辑） | 同左 |
| 安装 | 19″ 机架 3HU 高 × 4TE 宽（约 175×100×25mm / 0.3kg） | 同左 |
| 温度 | -40~+70℃（运行），-40~+85℃（存储） | 同左 |
| 认证 | SIL3 IEC61508 / IEC61511 / TÜV | 同左 |
| 生命周期 | 老标在售，F8627X 继任推荐 | HIMA 现行推荐标 |
| 易混型号 | （超集可替）、F8628X（Profibus DP 错贴）、F8650X（CPU 错代）、F3236/F3330（DI/DO 错贴） | cxdcs 把 错写成 Profibus 主站 |
应用场景与行业案例
某 FPSO 上部模块 ESD 机柜，H51q 系统槽 4 的 夜班 ERR LED 红闪，SafeEthernet 链到平台 DCS 断，SOE 不送。查了一小时是 RJ45 口磁性变压器次级开路（不是交换机坏）。库存商天津有同号测试好件（984862702），款到 4 小时空运，到厂 H51q 机架切维护、拔旧 （背板 5V 先断）、插新、ELOP II 从备份调出原配置（SafeEthernet 站名 ESDA1、Modbus TCP slave 地址 21、IP 192.168.10.4/24）、上电 TX/RUN 绿、SafeEthernet 自环 100% 帧校验 PASS、复链。老师傅原话：”换 前不把 ELOP II 里那张通信配置（SafeEthernet 站名+Modbus 映射表+IP）导出来，新模块插上去默认空配置，DCS 侧 OPC 网关报’Station Name Mismatch’，安全变量全 Quality Bad，比不换还慢。”
- 海上平台 ESD/F&G： 作 H51q 对 DCS 的 SafeEthernet 网关，黑通道隧穿平台主干网，SIL3 不依赖网络本身。
- 炼厂反应炉 BMS： 跑 OPC A&E 把点火失败/火焰丢失事件送厂级报警归档，Modbus TCP slave 给 HMI 轮询阀位。
- 火电汽机保护：HIMax 机架 收 F8650X 安全变量，送 800xA 的 OPC 网关做 SOE 统一时标。
- 化工联锁：两 HIMA 站间 – SafeEthernet 对拉，做站间 2oo3 扩展表决，标准交换机透传。
- 长输管线 SCADA： 替老 F8621X（Profibus 从站）升级以太网上云，ELOP II 以太网下载免拆机。
真实抢修片段：江苏某 LNG 接收站 BOG 压缩机 ESD 柜 H41q 系统，（984862702）LAN 口 PHY 死，ELOP II 连不上但安全逻辑没停。原厂 HIMA 中国查 交期 12 周。深圳库存商测试好件报含税 1.15 万（带 ELOP II v4.1 识机截图：型号 / 984862702 / FW 3.02 / SafeEthernet 自环 1000 帧 0 错），款到顺丰 4 小时到厂。到货断背板 5V、拔旧、插新、ELOP II 克隆旧通信配置、上电 SafeEthernet 链重建 <1s，复投。那次之后该站 MRO 锁” 两块（其中一块 等效备）”，采购单价多 1200 但把”ESD 通信断链 DCS 全灰”的审计缺陷割了。
