产品详情

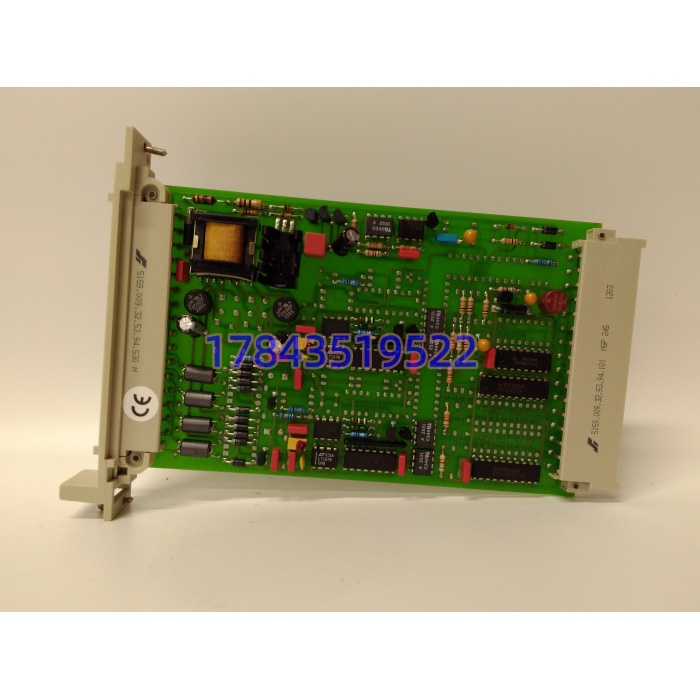

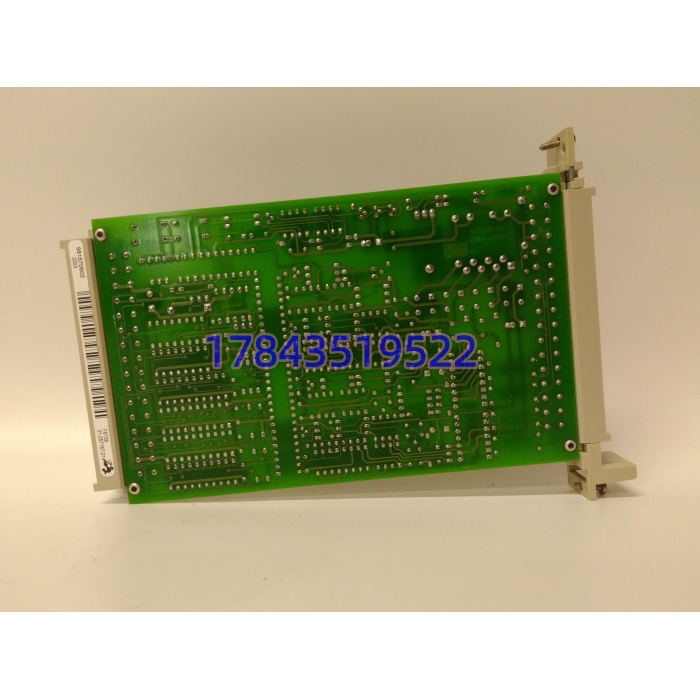

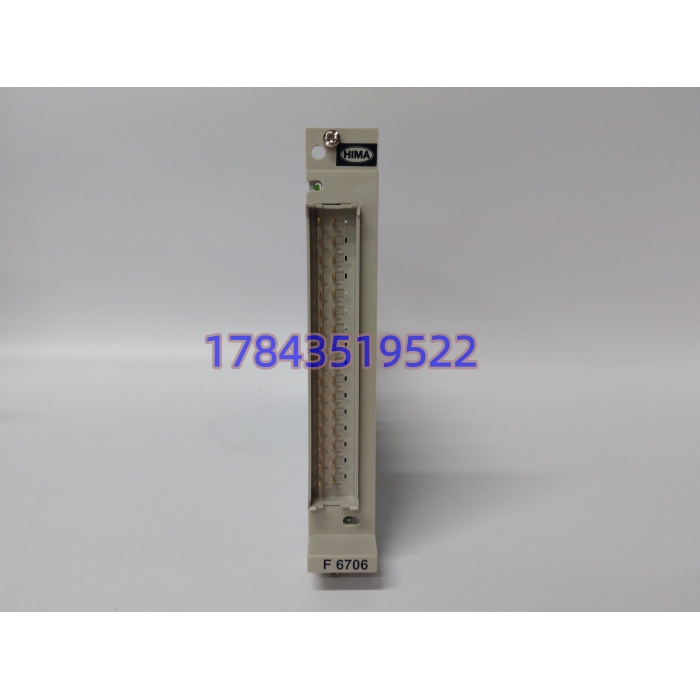

· 型号：F6706-5（F6706 基础号，-5 为硬件/配置修订尾标）
· 品牌：HIMA
· 系列：HIMatrix H 系列（F 前缀机架，配 F8650X/F8620A 等老控制器）
规格参数
| 参数项 | 数值 / 说明 |
|---|---|
| 通道数 | 2 路独立 AO（部分资料标 4 通道系混淆 F6706 与 F6720 等兄弟件，以实物标签为准） |
| 输出范围 | 0-20mA / 4-20mA / 0-5V / 0-10V / ±10V，SILworX 或 ELOP II 组态 |
| 分辨率 | 12 bit（0=0mA，3840=20mA） |
| 精度 | 25℃ 基本误差 ≤0.1% FS（20μA）；0-60℃ 运行误差 ≤0.4% FS |
| 负载能力 | 源模式 ≤750Ω（含线阻）；汇模式 ≤(Uq-5V)/21.2mA，Uq=10-30V |
| 安全等级 | SIL 3（IEC 61508 / IEC 61511）、AK 6、TÜV 认证 |
| 故障行为 | 进 Fail-Safe，AO 强制落安全值（通常 3.8mA 或组态值），诊断灯报警 |
| 诊断 | 开路检测、短路检测、超量程、内部 DAC 读回自检，覆盖率 >99% |
| 隔离 | 通道-系统、通道间电气隔离（资料标 250V~3kV 不一，以原厂手册为准） |
| 供电 | 背板 5V DC（40mA 级）+ 24V DC（100mA 级），外部 24V 给 2 线变送器馈电不适用（本件纯 AO） |
| 安装 | 4TE 宽，F 系列机架插槽 / 部分版本 DIN 导轨 |
| 环境 | -20~+60℃ 运行（标签有标 -40~+85 存储），5-95%RH 无凝露，IP20 |
| 认证 | CE、ATEX II 3G Ex nA IIC T4（984323602 批次带此标）、UL CL1 DIV2 |
| 生命周期 | HIMA 把 HIMatrix H 系列列为 Obsolete，F6706 无原厂重排，Last-time-buy 关多年 |
产品介绍
（F 历史生命周期验证切入）HIMatrix H 系列（F 前缀那代）是黑马 90 年代到 2010 年前后铺开的 SIS 平台，F6706 是里头纯 AO 件，和 F6705（AI）、F6708（DI）、F6710（DO）搭着用。现场实测发现，F6706-5 这个尾标在老装置里常见，主要是早期 H 机架背板地址解码和后期 -0X 略有差异，插 F8620A 老 CPU 上固件认得、插 F8650X 后期固件也认，但跨到 F3 机架物理上插不进——前一轮讲的 F3 AIO 8/4 01 是 40 针前接线， 是后背板金手指 4TE 卡，两码事。严格来说 -5 和 -0/-1/-2 等尾标差异主要在元件批次和隔离器件选型，功能等价，但老工程师习惯”按原柜尾标备”避免组态里报 HW mismatch。
从 TCO 看，-5 和 F3 AIO 8/4 01 一样是”安全链出门件”：它失效不是画面灰，是 ESD 给关断阀的 4-20mA 锁死，HIPPS 或紧急泄压回路可能拒动。原厂 Obsolete 后渠道现货常报 4k-1.2 万人民币（看成色、是否带 ATEX 标、是否 AX 类全功能测试），但一次老 ESD 回路因 AO 拒动被监管叫停开车，损失是板子价上百倍。属于”Last-time-buy 已过、按老 H 机架数战略囤”的 A 类件。某个 2005 年投产的焦化装置碰过：-5 第 2 通道 DAC 读回校验超差，急冷塔液位 ESD 给阀指令卡 3.8mA 全关，开车前回路测试揭出来，从慕尼黑回收商调拆机件 21 天到（清关占 12 天），被迫延后开车 9 天，折合约 60 万。之后他们按”每 H 机架 AO 槽位×1.1″备冷备，并把 全尾标建编码不混。
应用场景与库存策略
安全 AO 模块失效分两种：明故障（诊断灯亮、SIL 系统旁通报警）和暗故障（输出饱和但诊断不报误动/拒动）——后者更阴险，HAZOP 审查最恨这种。
- 石油化工｜老 HIMatrix ESD 给紧急切断阀（ESDV）定位器 4-20mA → -5 是 H 机架唯一安全 AO，无平替 → 建议每 H 机架备 1 件冷备，随柜放；TMR 架构按”运行槽位×1.1″备。
- 油气长输｜老压气站防喘 ESD 模拟给定 → AO 给防喘阀 → 建议供应商（AX Control、长欣、鑫业达类）代管 1 件+自有 1 件，签 48h 响应。
- 海上平台｜火焰气 ESD 老 H 系统 → 补货靠补给船 → 安全库存按平台 H 机架数×1.2，另新加坡仓寄售。
- 存量 H 迁 HIMax/F3 场景｜严格来说 物理不进 HIMax 背板，迁移要换 AIO 模块并重做 SIL 论证；老站续命别动架构，继续淘 -5 同尾标件，跨尾标插回去可能 HW 版本告警。
- ATEX 区装置 → 原柜若用 984323602（带 Ex nA IIC T4 标）就备同标，别拿普通 981670602 裸件替，Zone 2 审查会挑证书。
真实案例：2023 年西北某天然气处理厂，2008 年投的 HIMatrix H 机槽 AO 第 1 通道短路诊断误触，急冷泵出口 ESD 阀误收 3.8mA 全关，装置安全泄压一次。当时库里按”F3 才是主流”只备了 F3 AIO 8/4 01，没备 H 系 。从厦门雄霸机 （带 981670602 标），空运 4 天到（含清关），但已安全泄压停产 26 小时，折合约 44 万。事后该厂把 H 系 /F6705/F6708 全尾标按”槽位×1″建 A 类，并规定大修必做”AO 读回校验+短路注入测试”。
