产品详情

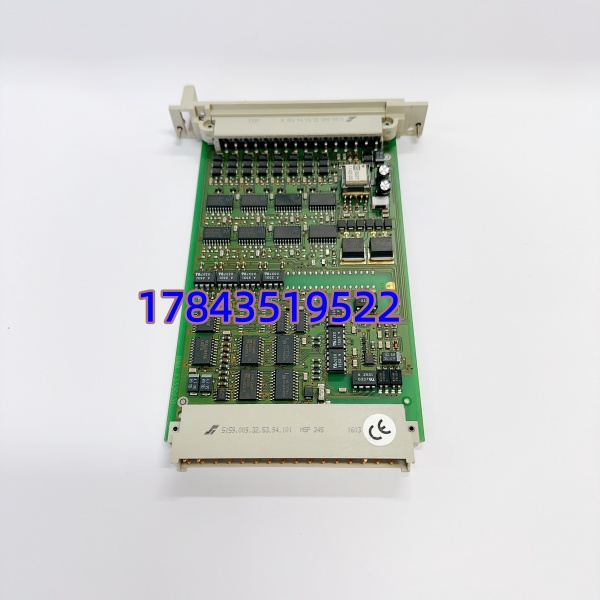

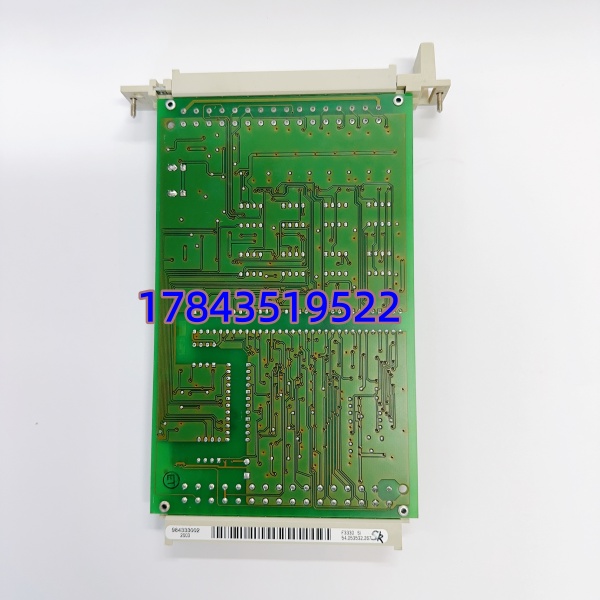

· 型号：F3330（常见物料 984333002，部分批次标 984333004 为同功能不同包装/认证）
· 品牌：HIMA
· 系列：H41q / H51q Safety PLC — Digital Output Module (F3 系列架构兼容)
规格参数
- 产品类型：安全数字量输出模块，8 通道独立高侧驱动（High-Side Switch）
- 适用系统：HIMA H41q、H51q（配 F8650X/F8650E CPU）、HIMatrix F3xxx 机架（需核兼容列表）
- 输出类型：半导体高侧开关（P-channel MOSFET），正逻辑（1=接通负载至 0V）
- 额定电压：24V DC（允许 18～30V DC，典型 24V）
- 每通道额定电流：0.5A（阻性负载），总模块连续电流 ≤4A（依版本及环境温度降额）
- 短路保护：每通道独立电子限流+热关断自动恢复（典型 1.1～1.8A 限流）
- 线路监测：支持断线（Open Load / Wire Break）检测（需使能且在无负载或低负载时注意阈值设置）
- 隔离：输出侧与背板逻辑侧光电隔离 ≥1500V AC（测试），通道间不隔离（共 0V 参考）
- 响应时间：导通/关断典型 <1ms（取决于负载及线路电容）
- 状态指示：面板 LED — PWR（模块供电 OK）、ERR（故障）、各通道 OUT ACTIVE（亮=输出 ON）
- 供电：由机架背板 +5V DC 取逻辑电（典型 ≈1.8～2.5W），现场侧 24V DC 经端子排独立供输出侧
- 接线：经 HIMA 端子块（螺旋/弹簧），建议负载与 0V 共参考，感性负载并续流二极管
- 组态软件：ELOP II Factory / SILworX — Hardware Config 中设通道使能、测试脉冲(Test Pulse)、断线监测使能
- 工作温度：0 ～ +60℃（存储 -25 ～ +70℃）
- 湿度：5%～95% RH 非凝露
- 安装：插入 HIMA 机架标记 DO 槽，旋紧手柄锁定
- 认证：TÜV SIL 3（IEC 61508/ IEC 61511）、CE、cULus、ATEX/IECEx（部分版本 Ex nA 等）
- 尺寸/重量：标准 HIMA 模块 ≈160×40×233mm / ≈0.4kg
产品介绍
F3330 是 HIMA 安全系统里驱动现场执行机构的”手”——ESD 跳车电磁阀、气源切断阀线圈、报警指示灯全靠它带电驱动。安全程序算出的 BOOL 结果经背板送 F3330，高侧 MOSFET 拉通 24V 给负载。模块内置短路保护和断线检测，可在 ELOP II 里设 Test Pulse（安全输出周期关断几 ms 查反馈）做动态线路监测，满足 SIL 3 要求的诊断覆盖率。
坦白讲，DO 模块现场最常见的”故障”是现场负载短路把模块打进限流保护（ERR 闪、对应通道 LED 灭）——松接线或排除负载短路后通常自动恢复，不算模块坏。真坏多是功率 MOSFET 被感性负载反峰打穿（未加续流二极管）或长期过温致封装开裂。有一点要注意：F3330 是源型输出（高侧，负载负端接 0V），现场若习惯 NPN 漏型（低侧开关）接法会不动作——确认负载接线是 24V→F3330 CH→负载→0V，不是 0V→负载→F3330→24V。
应用场景与行业案例
我在现场遇过炼油装置 ESD 电磁阀（24V DC 线圈）经 F3330 驱动，大修后某通道报”Output Fault — Short Circuit”，量负载线圈阻值正常——拆端子发现跨接线压到屏蔽层致瞬间短路，松开重压后模块自动清除故障恢复。模块本身 OK。
典型场景：
- 炼化装置 ESD 跳车回路：H51q 安全 PLC F3330 驱动 2oo3 表决电磁阀组（24V DC 电磁先导），非它不可因需 SIL 3 认证 DO 带线路监测保证跳车可靠性
- 海上平台紧急关断(ESD) Level 1/2 按钮灯+气关阀： 输出接关断阀 SOL 及 ESD 确认灯，配合 Test Pulse 诊断断线
- 电厂汽机 ETS 跳闸 solenoid： 驱动 AST/OPC 电磁阀（通常两组冗余 DO 模块做 1oo2），通过硬接线与汽轮机跳闸块联动
真实案例：某 LNG 接收站 HIMA H41q ESD，年度 SOE 测试发现 #3 罐紧急切断阀关指令发出但阀未动作——在线看对应 通道 LED 亮（输出 ON）但现场量负载端无 24V。追线是中间接线端子排保险熔断（老式玻璃管 2A 恰在此回路），换新保险后正常。约三周后同通道再出”Wire Break”报警，查是 该通道断线检测阈值设太低（空载检测开）误报——关掉空载断线监测（带载时仍监测）后消警。旧模块测试全通道带载 0.5A 正常未换。那次若没机架侧备件，误判模块坏换件也能跑但浪费时间。
