描述
产品详情

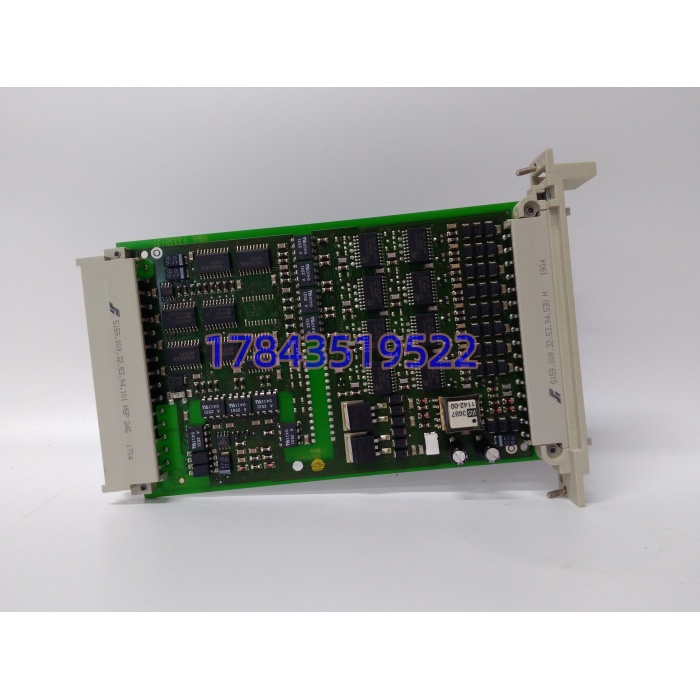

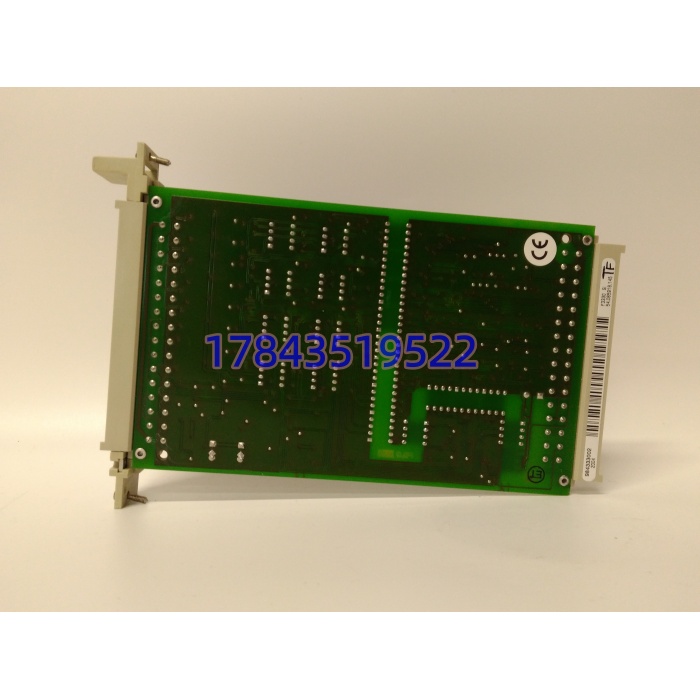

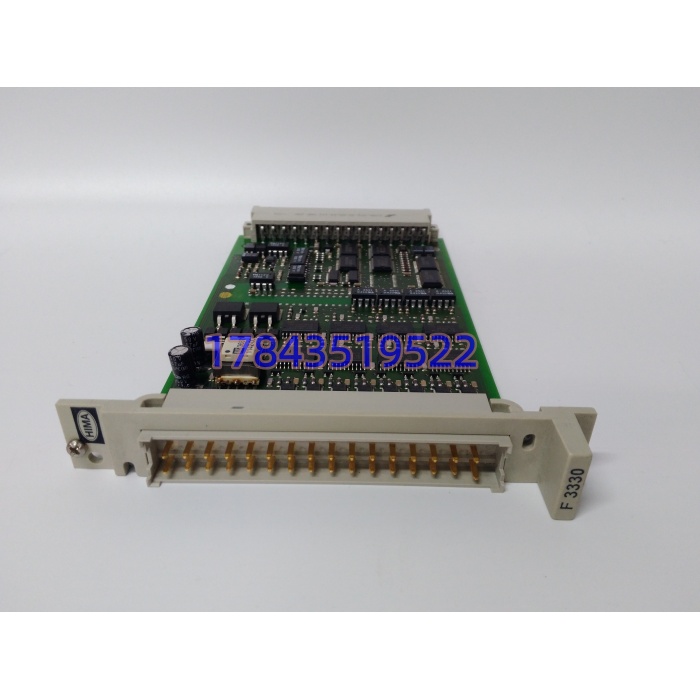

· 型号：F3330（984333002）
· 品牌：HIMA
· 系列：H41q / H51q / HIMax / Planar SIS
规格参数
| 参数项 | 规格值（以 HIMA 原厂 Datasheet 及 MRO 交叉核验为准） |
|---|---|
| 完整订货号 | F3330 / 984333002 |
| 模块类型 | 8 通道安全相关数字量输出（DO） |
| 输出电压 | 24 VDC 标称（系统侧 L+/L- 供电） |
| 单通道电流 | 500 mA 持续（阻性/感性），Ch4/Ch8 特定阻性条件可达 2 A |
| 负载能力 | 阻性 ≤4 W（灯）、感性 ≤12 W（电磁阀/继电器线圈） |
| 内部压降 | ≤2 V @ 500 mA |
| 欠压跳闸 | ≤16 VDC 自动切断输出 |
| 短路/过流 | 每通道独立短路保护，0.75–1.5 A 限流，故障清除后 CPU ACK 复位 |
| 隔离 | 通道-系统侧光电隔离 500 VDC，通道间高隔离 |
| 安全等级 | SIL 3（IEC 61508 / IEC 61511）、Cat.4、PL e、TÜV AK6 |
| 自诊断 | 输出回读+步进位测试（walking-bit），开路/短路/欠压/内部逻辑故障实时诊断，覆盖率 >99% |
| 响应时间 | 典型 ≤8 ms（含去激磁） |
| 指示 | 每通道 1 绿 LED（输出态）+ 模块 PASS/FAULT |
| 机械尺寸 | 4 TE（约 22.9×72.5 mm 面板宽），插 HIMA 安全机架背板 |
| 背板取电 | 5 VDC 逻辑约 110 mA + 24 VDC 辅助约 180 mA（不含负载） |
| 工作温度 | -25 ℃ ～ +70 ℃（部分资料写 0~+60，以原厂铭牌为准） |
| 存储温度 | -40 ℃ ～ +85 ℃ |
| 防护 | IP20 柜内安装 |
| 生命周期 | H41q/H51q/Planar 平台整体 legacy，F3330 原厂 discontinued，渠道 NOS/翻新流转 |
产品介绍
从维护者视角看，SIS 里最不能信“灯绿就安全”的正是这种安全 DO——F3330 上 8 颗绿 LED 全亮，可能只是输出晶体管导通了，但终端电磁阀线圈断线它照样亮（除非开负载监测诊断）。现场实测发现，老 Planar 柜跑 15 年后 F3330 常见暗病是“欠压跳闸阈值漂移”：标称 16 V 切，实际 18.5 V 就切，夜间控制变压器轻载电压略高没事，白班电机群起电压略跌就误动跳 ESD，操作工当成“工艺联锁真动作”，查工艺查三天。
严格来说，F3330 只在配同系 F8650X/F8650E CPU 和原机架 L+ 供电在 18–32 VDC 区间、且 ELOP II 或 SILworX 里把“输出测试脉冲”使能了，才能兑现 Datasheet 里的开路检测。裸模块插上去不组态诊断位，等于把 SIL 3 卡用成普通 DO 卡，审计一查一个准。对采购 TCO 意义在：一件 NOS 贸易商价几万，但炼化装置 ESD 该关的燃料阀没关、该泄的火炬没点，一次事故不是机会成本是出人命级别。H41q/H51q 原厂 EOL 多年， 按 Last-time-buy 思路在还有 NOS 时锁货，比等全球拆机件清零再赌翻新靠谱两个数量级。
应用场景与库存策略
安全 DO 抽风分两种：该输出时不输出（电磁阀不动作，危险侧失效），不该输出时误输出（误跳车，可用率低）。 的设计取向是“优先 Fail-Safe”，所以现场多见的是误跳而非该跳不跳——但这恰恰说明备件参数漂移比彻底坏更阴险。
- 炼化 ESD 回路：SIS 经 关燃料气电磁阀/泄压阀 → 非它不可（H41q 机架原生安全 DO，普通 90-30 DO 卡进不了 SIL 3 回路）→ 建议按“每机架占用槽+1”冷备 1 件 A 类，翻新品只进检修周转不进 SIS 机架旁仓。
- 锅炉 BMS： 驱燃油速断阀和 ignition 禁启继电器 → 备件必须带原柜 L+ 供电电压记录（18–32 VDC 区间证明），别拿 24 V 标称当现场实压。
- 海上平台 F&G：报警盘和隔离阀驱动 → 冗余架构下 1oo2 或 2oo3 配 ，同批次老化风险高 → 建议 N+1 冷备且两备件分两批采购不同生产周。
- 老厂 H41q 升 HIMax： 在 HIMax 机架里仍能插（同系安全 I/O 总线兼容），但组态工具从 ELOP II 换 SILworX，备件入库前确认配置载体形态（老 Planar 靠 EPROM 类，HIMax 靠工程下装）→ 备件档案分开建。
- 海外 TÜV 审计项目：铭牌必须有 TÜV SIL 3 标和 HIMA 原厂 COC，只给“测试报告”的拆机件进不了 SIS 审计。
真实案例：华东某 PX 装置 H41q 机架龄 17 年，白班高峰负荷时 ESD 误跳燃料气速断阀三次，每次复归后正常。仪控班先查电磁阀（新换的）、再查继电器（没坏），最后扎 端子发现 L+ 实压 22.1 V 正常，但模块内部欠压跳闸发生在负载投入瞬间 L+ 被拉到 17.8 V（线阻+端子氧化压降），低于标称 16 V 门槛但高于漂移后实际 18.2 V 阈值——板子老了。库里没 ，供应商从德国调 NOS 隔周达（空运清关 5 天），装机前用 HIMA 校验台做 8 通道带载+欠压跳闸点实测，确认 16.0 V 切才上线。三次误跳按装置降负荷折算机会成本约 210 万，一件 NOS 采购价三万出头。该厂之后把 提级 A 类，每台机冷备 1 件 NOS 并每年用校准负载源（250 mA/500 mA 两档）比对一次欠压跳闸点和通道回读误差。
