描述
产品详情

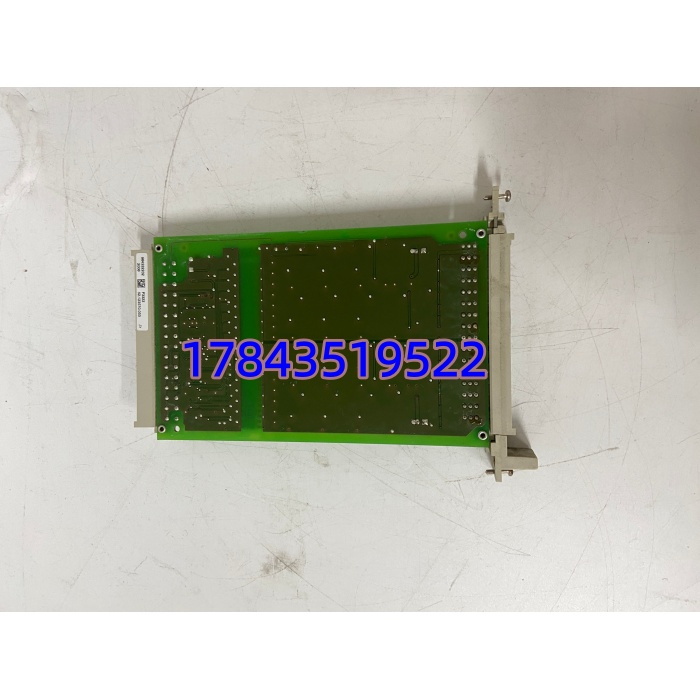

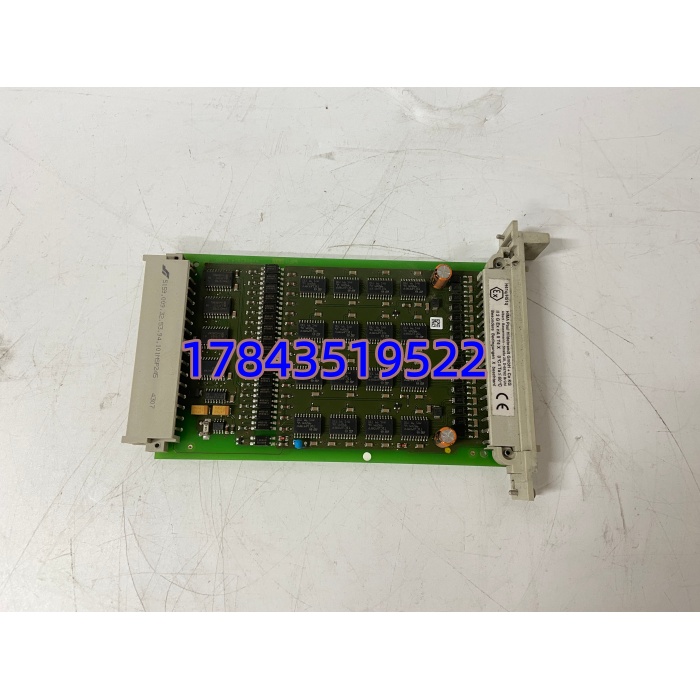

· 型号：F3322（P/N 984332202）
· 品牌：HIMA
· 系列：HIMA F3000 / H51q / H41q / HIMax — Safety Digital Output Module
规格参数
| 参数项 | 规格说明 |
|---|---|
| 产品类型 | 安全数字量输出模块（Safety Digital Output, DO） |
| 模块型号 | F3322 |
| 订货号（典型） | 984332202（部分目录作 9843322 简写，以标签为准） |
| 适用系统 | HIMA H51q / H41q / ELOP II / HIMax + F3000 系列 I/O 机架（F-Bus 或 H-Bus 背板） |
| 输出通道数 | 16 通道，独立驱动 |
| 额定输出电压 | 24 V DC（允许 20.4–28.8 V DC） |
| 额定输出电流 | 0.5 A / 通道（最大连续），总模块功耗约 8–12 W |
| 输出类型 | 集电极开路（Open Collector，源型）或推挽（Push-Pull），依具体固件/版本配置 |
| 负载类型 | 阻性/感性负载（电磁阀、继电器线圈、指示灯），建议续流二极管保护感性负载 |
| 短路保护 | 每通道独立电子短路/过流保护，自动关断异常通道不影响其余通道 |
| 诊断功能 | 通道断线检测（需外部回路设计）、过流报警、模块自检、 watchdog |
| 安全完整性等级 | SIL 3 per IEC 61508 / IEC 61511（1oo2D / 2oo3 架构下） |
| 响应时间 | ≤ 10 ms（含诊断处理，依组态滤波设置） |
| 状态指示 | 前面板每通道 LED（ON = 输出激活）+ 模块 RUN/ERR 状态灯 |
| 隔离方式 | 通道-背板隔离 ≥500 V AC（1 min）；通道间通常不隔离（共参考电位） |
| 供电方式 | 由安全 I/O 机架背板 5V 逻辑供电 + 现场 24V DC 负载电源分开引入 |
| 工作温度 | 0℃ ～ +60℃（柜内安装） |
| 存储温度 | -25℃ ～ +70℃ |
| 相对湿度 | 5%–95% RH，非冷凝 |
| 防护等级 | IP20（柜内） |
| 安规认证 | TÜV SIL 3、CE、cULus、ATEX/IECEx（配合认证机柜） |
| 安装方式 | 插入 HIMA F3000 系列 I/O 机架或 HIMax 本地 I/O 槽，带锁定杆 |
| 尺寸/重量 | ≈ 150×80×120 mm（不含接头）／≈0.2 kg |
产品介绍
现场实测发现——SIS 机柜 DO 模块出故障多半不是彻底”灭灯”，而是某几通道短路保护锁死（现场电磁阀线圈受潮漏电），其余通道照常跑，运行人员只看到某个 ESD 阀关不了才警觉。F3322 的价值就在于每通道独立诊断和 SIL 3 架构——即便单通道失效，1oo2D 或 2oo3 冗余逻辑仍能维持安全状态，不会裸奔。
它是 HIMA SIS/ESD 系统到现场执行机构的最后一道电接口，驱动急停电磁阀、火气报警灯、跳闸继电器。新项目推 HIMax 新代 DO 卡，在役 H51q/F3000 系统躲不开这货。市面流通多为欧洲 NOS 及测试合格拆机件，采购必要求插回原机架识别正常 + 带载 24V/0.5A 吸合继电器测试记录。按 ABC 分类——SIS 系统 DO 卡归入 A 类，建议每 SIS 机柜或每 2–3 面同类机架备 1 件 Buffer Stock。TCO 算的是一次 ESD 阀无法动作导致装置不泄压的非计划停工代价，不是单块卡差价。若您现场用的是 Foxboro I/A F3322（AI 卡），下文库存策略不适用，请核实后再下单。
应用场景与库存策略
故障征兆：单个/多个通道 LED 不亮但逻辑已输出、ERR LED 常亮、短路保护反复触发同通道、组态软件报”DO Module Fault”。
- 石化/天然气 ESD 紧急停车系统（HIMA H51q/H41q 机架驱动跳闸电磁阀/切断阀）→ 关键安全功能→建议每 SIS 控制站或每 2–3 面同类机架备 1 件冷备（Cold Spare），存防静电袋贴批次标签，每 2 年抽检上机架验证识别正常。
- 化工/炼化 火气系统(F&G)报警灯/警笛驱动 DO 卡→ 若冗余配置（双 DO 模块 1oo2D）故障可无扰切换→仍建议按 N+1 Last-time-buy 锁定至少 1 件（剩余服役 >5 年多锁 1 件）。
- 计划升级 HIMax 新 I/O 平台→ 可只备 1 件过渡，同步推进新版本兼容评估（新机架 DO 卡型号不同但可共存于 HIMax 本地+I/O 耦合架构）。
- 二手/翻新件验收→ 索要：① 序列号及标签微距照 ② 插回同型机架识别通过截图 ③ 至少 4 通道带载驱动 24VDC 继电器吸合测试记录，拒收 LED 暗淡或针脚氧化件。
真实案例：某海上平台 ESD 系统（HIMA H51q） 驱动两台紧急切断阀（ESDV）电磁阀，某次平台大修后一通道报短路保护——现场电磁阀线圈受潮漏电致 0.8A 超模块 0.5A 限值。因库房无备件原厂交期无期，临时改接线跨接邻通道凑合等了 9 天调 NOS 件。事后按 ABC 归入 A 类——向可靠渠道签 2 件同 P/N 冷备入库（其中 1 件半年轮询上机架验证），另推动全平台 SIS DO 卡按 1oo2D 冗余配置核查补全第二块。后来另一套装置同型模块遇老化，拆封冷备 15 分钟恢复正常驱动。
