描述
产品详情

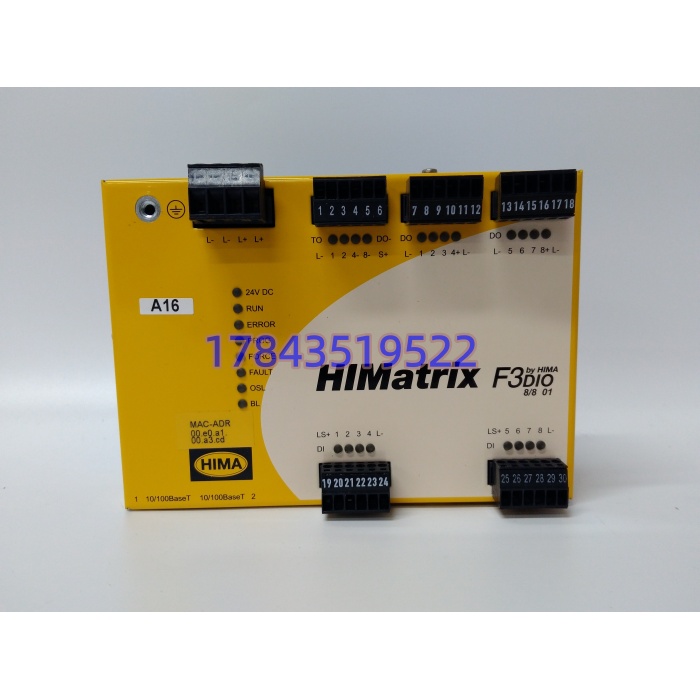

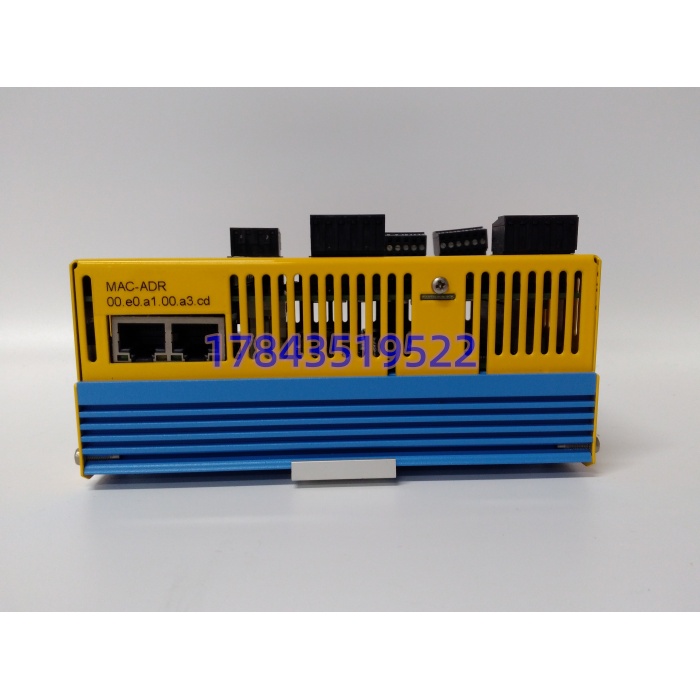

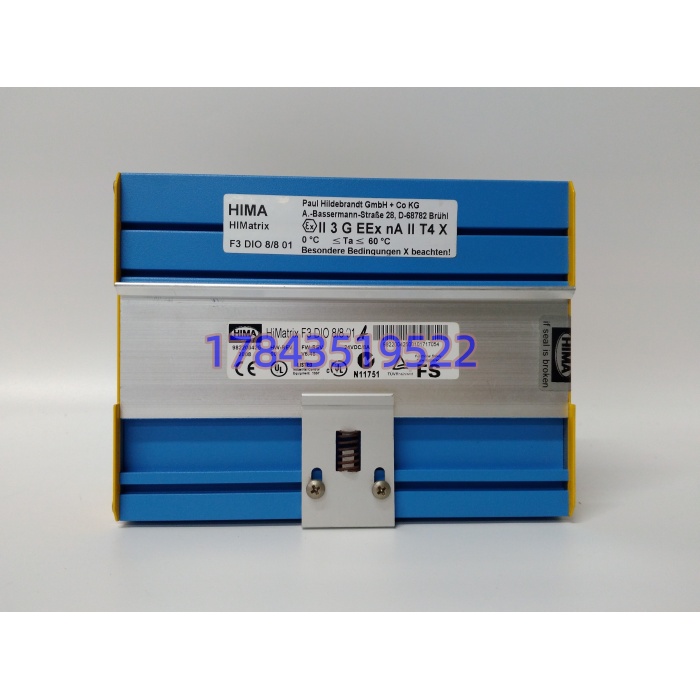

· 型号：F3 DIO 8/8 01（982200425）
· 品牌：HIMA
· 系列：HIMatrix F3 / HIMax 兼容安全 I/O
规格参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 产品定位 | F3 安全远程 I/O 基本单元（DIO 8 入 8 出） | 非 CPU，不跑 ELOP II 工程逻辑 |
| 数字输入 | 8 路 DI，24 VDC（18-30V 宽） | 支持干/湿接点、PNP，断线检测 |
| 数字输出 | 8 路 DO（24V DC），其中 8×DO+（L-GND）、2×DO-（S+ GND） | 典型 0.5 A/通道，最大依负载类型 |
| 脉冲输出 | 2 路（复用部分 DO 通道） | 计数/频率信号用 |
| 输出极性 | DO+ / DO- 双极性可组态 | 推电磁阀、继电器线圈、报警器件 |
| 安全等级 | TÜV 认 IEC 61508 SIL 3、IEC 61511、ISO 13849 PLe | 故障即进入 FSoS 安全态 |
| 通信 | SafeEthernet（SILworX 组态） | 经 F3 总线耦合器挂 HIMax/F60/F3236 |
| 自诊断 | 通道断线/短路/反接/内部电源故障 | LED + 错误码，不依赖上位轮询 |
| 隔离 | 通道↔系统↔电源电气隔离（1500 VAC 级） | 抗 EMI，化工厂强干扰环境 |
| 响应时间 | 输入-输出链路 ≤5 ms（模块级） | 端到端含主控需另算 |
| 供电 | 24 VDC 安全隔离电源（推荐 10A 延时熔丝） | 模块本体功耗 9-27 W 视负载 |
| 安装 | 35 mm DIN 导轨，模块-底座分离，支持热插拔 | 换件不停机，但需 SILworX 在线复位 DO 锁存 |
| 尺寸重量 | 约 163×38×58 mm / 0.4 kg（渠道尺寸有出入以原厂图为准） | 金属壳 |
| 工作温度 | -20~+60℃（部分文献标 0~60 或 -40~+85，以实物标签为准） | 柜内 IP20 |
| 认证 | CE / TÜV / UL / ATEX 区域合规视主机后缀 | 非本安，落安全区 MCC/ESD 柜 |
| 生命周期 | HIMatrix F3 平台原厂转入备件支持，982200425 新货稀少 | 市面 New Surplus / 测后翻新 |
产品介绍
（E 维护者视角切入）在安全 I/O 里摸过十年的人都知道，F3 DIO 8/8 01 这种卡最怕的不是坏——是”假活”：DI 断线检测因现场把 24V 驱动电源和 DI 公共端并错一根线，光耦输入常年饱和为”1″，急停按钮按下去主控看到的还是”回路闭合”，这种软故障在 SOE 里连痕迹都没有。它和前几条聊的 DSDX452 本质不同：ABB 那块是工艺 I/O，继电器直推 240V 算方便；HIMA 这块是安全 I/O，0.5A 的 DO 不是让你去推大接触器的，是推电磁阀线圈或中间安全继电器，推完由外部继电器再去碰 240V——SIL 3 的尊严就在”模块本身只碰安全电压，故障边界清楚”。严格来说，它只在 SafeEthernet 地址拨对、24V 安全电源独立供（不能和变频器 24V 混）、DO 负载端并了续流二极管时，才能达到标称的 SIL 3 结构约束；这三样少一样，TÜV 证书还在，但你的回路已经降级成 SIL 2 甚至 SIL 1。
从库存经理视角，这块是 A 类安全备件里的”不可降级”件：ESD 系统里它坏一路，SILworX 报”module diversity fault”，按功能安全管理规定往往要求 24-72h 内消缺或申请继续运行偏差。原厂对 HIMatrix F3 转备件支持后，982200425 在欧洲 surplus 商挂价按成色跳（国内代理清尾货曾见万元级，拆机件三五千也有），但以通电进 F3 耦合器枚举成功、8DI 回显+8DO 逐点吸合、诊断无错码的视频为准。 TCO 里最贵的是”误买成普通 DIO 卡当安全件用”——那是审计和 HAZOP 双重爆雷。Last-time-buy 必须”模块+同批底座+安全电源接线图+SILworX 硬件配置段”一起归档，否则裸模块插上去 FSoS 配置对不上，比缺件更耽误事。
应用场景与库存策略
安全 I/O 最阴的失效是”故障安全态误触发”：DO 通道短路保护锁存后，现场电磁阀失电复位（安全位置），但其实是模块端子氧化不是真短路，结果装置无预警跳 ESD，一次误跳的气化炉再点火成本六位数起。在某个天然气净化厂碰过，F3 DIO 8/8 01 第 5 路 DO（去原料气切断阀）因电磁阀线圈绝缘下降漏电流超阈值，模块按 SIL 逻辑锁死该通道，SILworX 里报 0x1A03 短路诊断，运行部按规程停整列进料 8 小时。
- 油气 ESD 远程 I/O 站 → 井口/管汇急停 DI + 液压切断阀电磁阀 DO → 非它不可（SafeEthernet 安全帧+IEC 61511 结构约束绑定 HIMax 工程）→ 建议每 3 个同构 ESD 站备 1 块 982200425 冷备 + 区域共享 1 块，底座按在线 1:1 备。
- 化工 BMS 燃烧管理 → 火焰继电器 DI、燃气阀 DO、鼓风许可 → 建议按炉区共享备件，不按单炉 1:1 堆。
- 电厂辅机 EHC 急停扩展 → 非连续关键，可降负荷运行 → 不备裸件，锁本地 HIMA 服务商 24h 可达 Surplus。
- 老 HIMatrix F3236 改造过渡 → 短期延寿 3-5 年 → 改造包顺手 Last-time-buy 1 块，改完未用转手同行群，别留成呆滞。
- 防爆区/海上平台 → 本体 IP20 非 Ex 本安，必须落安全区 ESD 柜，Ex 区负载经安全继电器隔离 → 别外加盖防爆壳，直接规划 HIMax 换代更合规。
真实案例：2022 年渤海湾某海上平台，井口控制盘（WCP）里一块 F3 DIO 8/8 01 的 DI 公共端簧片因盐雾凝露氧化，8 路急停/阀位回讯里 3 路断续丢信号，SILworX 每天报 2-3 次”DI line open”但自动恢复，平台当作通讯噪点忽略了 11 天。第 12 天夜班，A 井急停按钮真被拉下，主控没收到——幸亏相邻井 ESD 投票跳了总管，没出事。水下服务船带一块备件（含底座）飞平台，热插拔换上，SILworX 在线复位后 DI 全绿。那次后该平台把”F3 安全 I/O 端子簧片季度红外+微电阻测试+每站 1 块 982200425 冷备（含底座）”写进 SIS 维护规程，并明确 HIMatrix F3 备件不再扩买，下一步整体切 HIMax X-System。
