产品详情

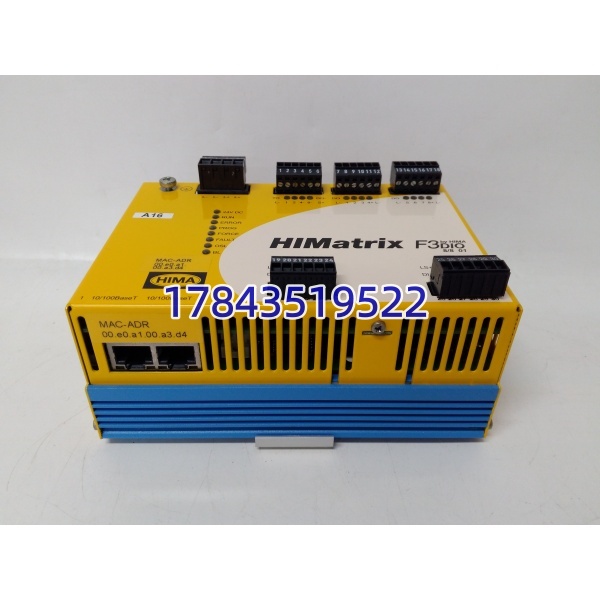

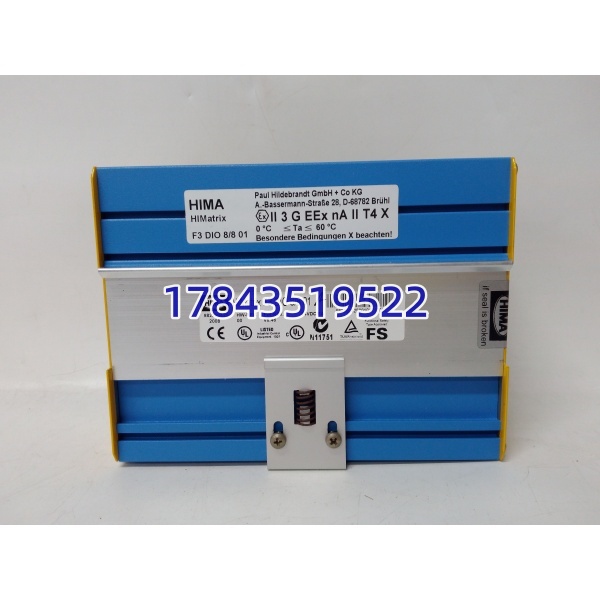

· 型号：F3 DIO 8/8-01（市场通称 F3DIO8801，完整 Order Code 982200425）
· 品牌：HIMA
· 系列：HIMA HIMax / F3 Compact I/O System — F3 Series Safety I/O Module
规格参数
- 模块名称：F3 DIO 8/8-01 — Safe Digital Input / Output Mixed Module (8 Inputs + 8 Outputs)
- HIMA Order No.：982200425（目录常写 F3 DIO 8/8-01；旧内码 750-504-01 类，以铭牌为准）
- 适用系统：HIMA HIMax (HIQuad X) 带 F3 I/O 机架、F3 Compact Remote I/O（Profibus DP / Modbus TCP / HIMA F-Link / Ethernet/IP 经 Coupler）
- 数字量输入：8 通道，24 V DC Type 1/Type 3，支持 NAMUR 报警（线断 <0.1mA / 短路 >6mA 判定），可组态滤波时间（2/5/10/20 ms）
- DI 响应时间：典型 ≤ 3 ms（无滤波）
- 数字量输出：8 通道，PNP（源型）晶体管，24 V DC，每通道 max 0.5 A，总电流受模块限制（典型 ≤ 4 A 合计）
- DO 安全特性：周期性测试脉冲（test pulse）检测负载短路/跨接故障，支持强制/去使能，反馈读回诊断
- 安全等级：SIL 3 per IEC 61508/ IEC 61511，AK6 per EN ISO 13849-1，TÜV 认证
- 背板通信：HIMA F3 专有高速串行背板总线（与 HIMax CPU 或 F3 Coupler 通信）

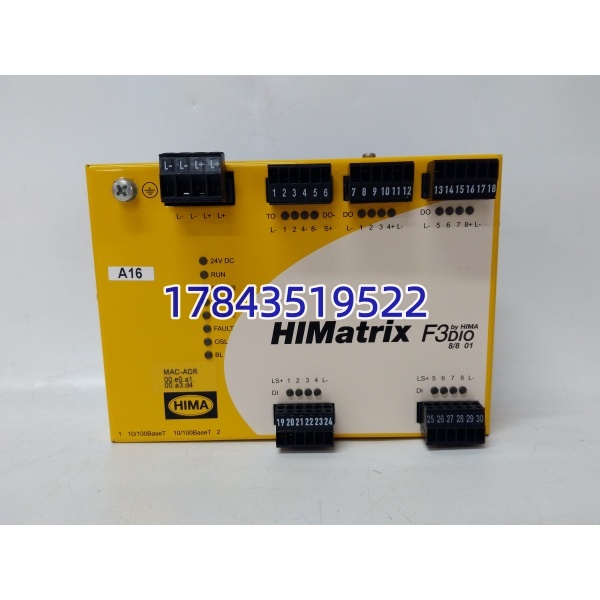

- 状态指示：每 DI 通道 LED（亮=逻辑 1），每 DO 通道 LED（亮=驱动 ON），模块 RUN / ERR / SF（安全故障）LED
- 热插拔：支持在线更换（F3 机架冗余 Coupler 配置下单模块更换 I/O 不中断其余槽位；单 Coupler 运行时建议短时旁路/确认不影响 SIF）
- 接线端子：前端可插拔弹簧端子（配套 ZB 系列端子排——需核对是 ZB 4 或 ZB 8 针版，依 F3 机架定义）
- 功耗：典型 3~4.5 W（依 DO 负载）
- 工作环境：-25℃～+60℃ 运行｜存储 -40℃～+85℃｜湿度 5%～95% 非凝露
- 认证：TÜV SIL 3、ATEX / IECEx Zone 2 柜内安装、CE、cULus、GOST-R
- 机械：单槽 F3 模块，约 100(H)×12(W)×110(D) mm｜重量 ≈ 0.1 kg
产品介绍
F3 DIO 8/8-01（982200425）是 HIMA F3 系列 8 入 8 出安全数字量混合模块，用于 HIMax ESD/F&G 系统采集现场紧急停车按钮、限位开关、压力开关注（DI）及驱动 ESD 电磁阀、声光报警器（DO）。和 F3DIO20802（20DI+8DO）比，这版 DI 少 DO 一样多，适合”阀组少但 DI 点多但不过剩”的小型 SIF 回路或分散到多机架均衡负载。
与普通 PLC DI/DO 卡比最大差异：输入支持 NAMUR 断线/短路诊断（NE043 标准），输出带测试脉冲短路检测——SIL 3 认证回路硬性要求。换件前在 ELOP II Factory 查原模块 HW Rev，新件低版本可能报 Hardware Mismatch 需 Replace Hardware 更新序列号。F3 机架通常配冗余 F3 Coupler，单模块可热拔换不影响其他槽。
应用场景与行业案例
现场常见痛点是 ESD 柜 DO 驱动 8 个关断阀其中 1~2 路被浪涌打坏——F3 DIO 8/8-01 诊断能在测试脉冲周期报”Output Short/Cross-wiring”帮早发现，不像普通 DO 卡默认可遮掩故障。
典型场景：
- 炼化装置 ESD SIF（SIL 2/3）：HIMax CPU + F3 机架，8DI 接现场急停/液位开关/压力开关，8DO 驱动 4 只 ESD 电磁阀（2oo4 表决分散到多模块）+ 2 只旁路/允许灯
- 海上平台 F&G（火气）：NAMUR 输入接火焰/烟雾探测器（4mA/2mA 判正常/报警/故障），DO 驱动本地声光报警器
- 化工批次 SIS 小柜：紧凑 F3 机架仅 4~6 槽，F3 DIO 8/8-01 混合模块省槽位
- 老 Triconex 改造替入 HIMax：保留现场接线尽量不动，F3 DIO 8/8-01 按原 DI/DO 点数选配混用 20DI+8DO 版和 8+8 版
真实案例：沿海某 LNG 接收站 ESD 系统（HIMax + F3 I/O）夜班报”F3 Rack B Slot 5 — DO Ch3 Short”，查是现场接线盒进水致 DO 点对地短。模块测试脉冲正确检出并安全去使能，SIF 逻辑转备用通道未跳车。白班停机窗口——确认冗余 Coupler 在线 → 拔旧 F3 DIO 8/8-01（ERR LED 亮）→ 插新 982200425 → ELOP II Replace Hardware → RUN 绿灯亮所有 DI/DO 正常。安全工程师说——要是用普通 DI/DO 卡这短路早忽略成隐患。
