产品详情
· 型号：B9302（订货号 997009302，产品标识 EABT3 B9302）
· 品牌：HIMA（德国）
· 系列：HIQuad / EABT3 / HIMax SIS I/O Sub-rack
规格参数

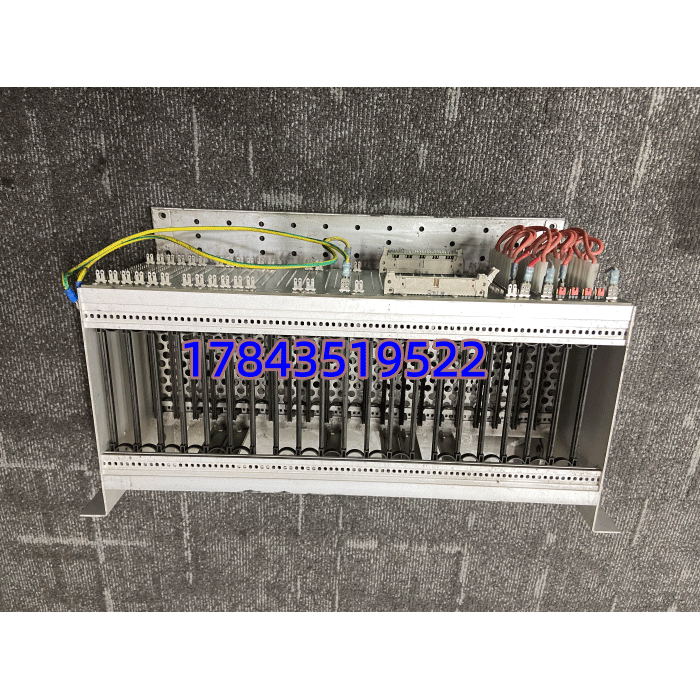

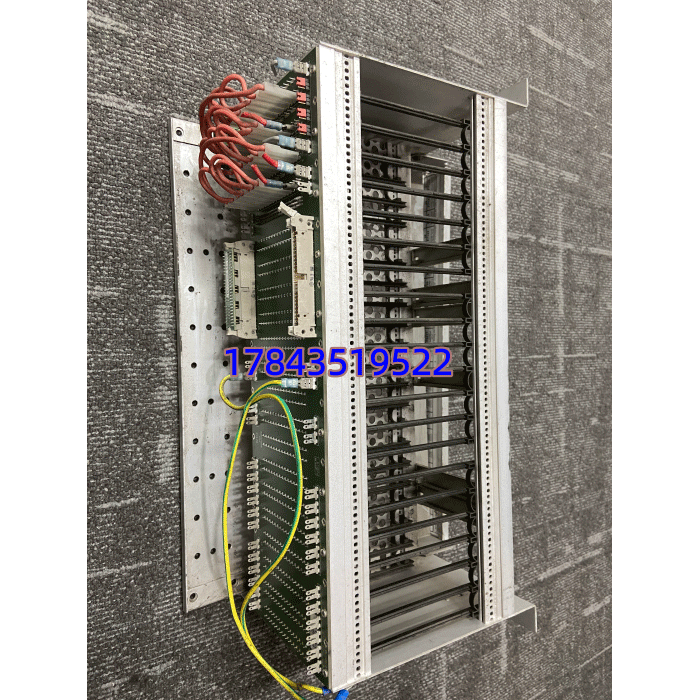

- 产品名称：HIMA B9302 I/O 扩展机架套件（EABT3 系列）
- 订货号（Part No.）：997009302
- 适用中央单元：HIMA H41q、H51q、HIMax CU（F8650X/F8650E 等）
- 机架规格：19英寸标准机架，4U 高度（≈177.8 mm）
- I/O 槽位：16 槽（Slot 1–16）供安装 F3xxx/X-DIO 等安全 I/O 模块
- 耦合槽位：Slot 17 — 标配 F7553 总线耦合模块（部分批次单独包装）
- 电源槽位：Slot 18–21 — 可选 F7133 四路电源分配模块（带熔丝监测）
- 配套电缆：BV7032 扁平带缆（标准 0.5m / 1.0m，总线总长 ≤30 m）
- 背板供电：24 VDC ±10%（经系统电源或 F7133 分配）
- 安全等级：SIL 3 per IEC 61508 / IEC 61511，TÜV 认证
- 通道隔离：I/O 模块间及背板与现场 ≥500 V 隔离
- 工作温度：0℃ ～ +60℃（存储 -40℃ ～ +85℃）
- 相对湿度：5% ～ 95% RH，非凝露
- 防护等级：IP20（柜内安装）
- 尺寸(约)：482.6(W)×177.8(H)×300(D) mm
- 重量(约)：9 kg（含模块及背板，空机架约 6 kg）
- 认证/标准：CE / UL / TÜV / EN 61010-1/ NEMA ICS 3.1
产品介绍
在某一沿海 LNG 接收站 ESD 系统改造里遇到过：原设计两套 H41q 各带一只 B9302 扩展机架装 F3DIO 模块，大修时发现其中一只 B9302 背板总线接触簧片因盐蚀氧化导致间歇性通信掉线——这东西不像 I/O 卡能随便拆另一台顶替，它是整个安全 I/O 簇的物理载体，挂了等于整面柜子的 DI/DO 全离线，联锁只能旁路（这在 SIL 3 回路里是大忌）。
（997009302）是 HIMA HIQuad/EABT3 架构里的标准 16 槽安全 I/O 扩展机架，内部集成冗余设计的总线耦合（F7553）和电源分配能力，背板走 HIMA 专有安全总线把各 I/O 模块扫描结果送回中央处理单元。HIMA 对老 HIQuad 系列部分硬件已进入 Limited / Phased-out 状态，新件交期极长且部分区域提示 EOL——从 ABC 分类看应按装置列 A 类或至少 B 类上升，关键装置建议留 1 台整机（或至少留 F7553 耦合模块 + 背板接插件备件）做冷备，不要等到机架背板老化才追货。
应用场景与库存策略
SIS 的 I/O 扩展机架如果彻底故障，整组安全联锁信号（紧急切断阀 ESD、火气 F&G 现场点）将失去与控制器通信——多数设计允许短时旁路但会触发 SIL 降等和管理审计红灯，海上平台或炼化装置甚至可能因此限产。 交期曾拉到 20～30 周且部分地区已不发新产，市面只剩 NOS（New Old Stock）或拆机测好件。
- 炼化/海上平台 ESD/F&G 系统（HIMA HIQuad H41q/H51q） — 承载安全 DI/DO/AI 模块接入 SIS 网络 → 无引脚兼容替代（专有背板总线）→ 建议同型装置每套 SIS 按 N+1 设冷备件（整机或至少 F7553 耦合模块 + 背板连接器），纳入年度点检清单。
- — 多套相同架构可共享 1 台周转备件，但须签 VMI 保 72 h 到货并确认版本兼容（F7553 固件匹配）。
- 计划整体 SIS 升级至 HIMax X-System 或 Tricon CX — 若 18 个月内改造则仅维持现网最低存量至割接，不再增购。
- 已接 HIMA PCN 标注 Not for New Design / Limited — 建议立即按”运行机架数 +1 测试周转”做 Last-time-buy，早囤成本仅为紧急调货溢价 1/3～1/5。
真实案例：
某沿江炼厂 2018 年大修后开工，#2 ESD 区 SOE 报” Coupler Comm Fail”，热插拔 无果，查为机架背板总线驱动芯片老化。库存记录显示上次改造消耗未补——原厂答复 HIQuad 系列部分硬件 Limited Availability 交期不明。从同行借到拆机测好 套件延误开工约 5 小时，SIL 降等运行期间接受第三方审计开出观察项。事后将 整机及 耦合模块列入 A 类，定存 1 套整机冷备并每两年做一次模拟上电连通性测试——一个机架几万块保费，抵不掉一次 SIL 审计偏差和限产损失。
