描述
产品详情

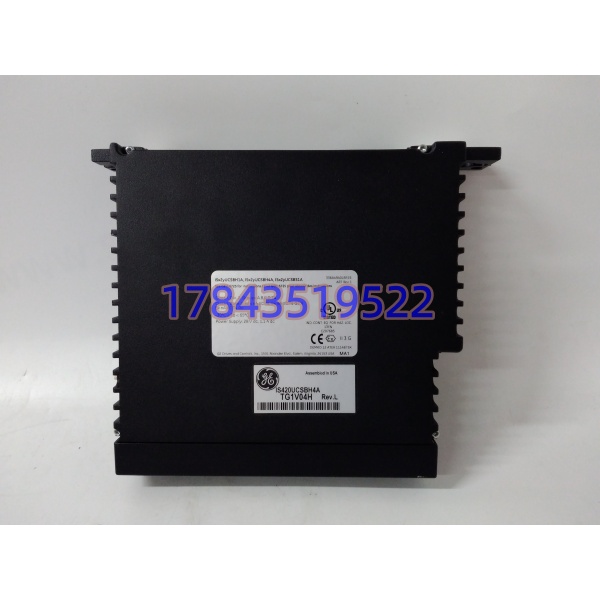

· 型号：IS420UCSBH4A
· 品牌：GE / GE Vernova
· 系列：Mark VIe UCSB
规格参数

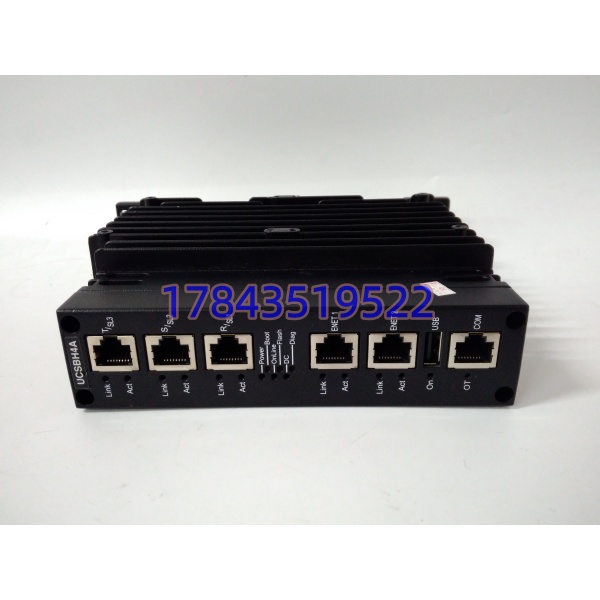

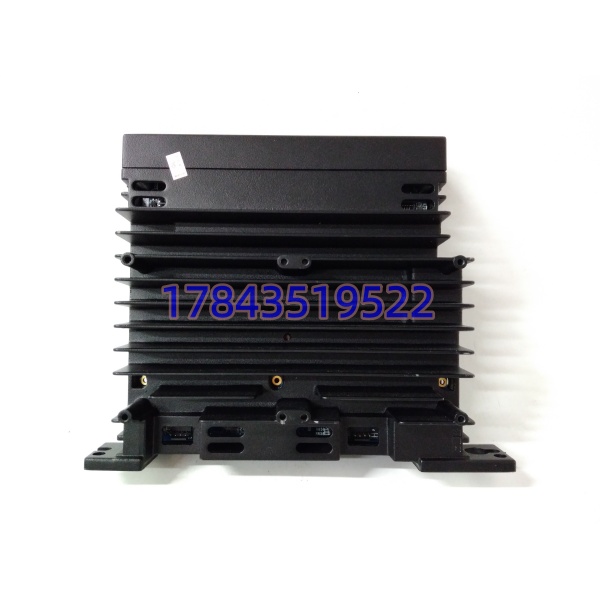

| 参数项 | 规格值 |
|---|---|
| 处理器 | Intel EP80579 @ 1066MHz（H4A；H3A 为 1200MHz EP80579 早期步进，H1A 更老） |
| 内存 | 256MB DDR2 SDRAM（ECC），板载 Flash 存 OS+App |
| 操作系统 | QNX Neutrino RTOS，ControlST/ToolboxST 下装 |
| 网络端口 | 3×RJ45 IONet（10/100Mbps，冗余环/星），2×RJ45 控制网（ECN/UDH） |
| 本地信号 | 2×Hall 输入、2×AI、4×DIO（板边少量本地点，非主 IO 通道） |
| 供电 | 18-32V DC（标称 24/28V DC 冗余双路），典型 17.3W，峰值 28.7W |
| 冗余架构 | Simplex / Dual / TMR（三片并排，2oo3 表决，<50ms 无扰切换） |
| 同步 | IEEE 1588 PTP，±1μs 级；TMR 间经背板/IONet 自同步 |
| 指示 | Power / Boot / Online / Flash / OT / Diag / Link-Act |
| 安装 | Mark VIe 控制柜面板竖直锁装（非 VME 插槽，是金属背板导轨+接插件） |
| 冷却 | 无风扇铝鳍被动散热，靠柜风道 |
| 工作温度 | -30~+65℃（H4B 扩展 -40~+85℃） |
| 防护 | 本体 IP20，可选三防漆（IS421UCSBH4A 是 conformal coated 同型） |
| 认证 | UL E207685 Class I Div2，ATEX Z2，CE |
| 状态 | H4A 归 Legacy 维护档，H4B 为后继可替件 |
产品介绍
IS420UCSBH4A 在 Mark VIe 柜里就是“ turbine brain”：三段启动顺控（盘车→清吹→点火→暖机→升速→同期）、转速 PID、排气温度偏差计算、振动越限跳机、负荷分配——全在它 QNX 里按 ControlST 编译的实时任务跑，周期毫秒级。它通过 IONet 以太环网把指令发给 IS220/IS200 I/O 包（如 IS220PDOAH1A 驱阀、IS220PAICH2A 采温压），反向把现场数据捞回来。TMR 配置下三片 UCSBH4A 并排，各算各的，背板比结果，一票不一致隔离该片，运行人员可能只看到 Diag 灯闪。
H4A 这个尾号要钉死：IS420UCSBH4A 是标准控制刀片；IS420UCSBS1A 是 Mark VIeS 安全型（SIL3 锁步双核，跑安全逻辑不跑过程控制）；IS420UCSBH1A 是更早 H1A 硬件；IS420UCSCH1A 是 AMD G 系列 UCSC 刀片，固件完全不互通。商家页写“IS420UCSBH4A SIL3 安全控制器”是把 H4A 和安全系 S1A 搞混，H4A 本身不是安全认证件，它跑的是过程控制，安全逻辑在 Mark VIeS 里是另一组 UCSBS1A+IS220S 安全 I/O 承担。
和老 Mark V 的 8421-CC-PS 供电件、TCPS1 电源比，UCSBH4A 是纯计算刀片，不供背板电；和 IS220UCSAH1A（UCSA 系，Freescale 667MHz）比，UCSB 是更高性能支系，H4A 比 H1A 数学循环快一倍。
应用场景与行业案例
我处理过最典型的一次：联合循环 #2 燃机 TMR 中 R 控制器 Boot 灯常闪不进 Online，ToolboxST 报“Flash CRC Error”。查下来是 H4A 板载 NAND 里 ControlST 应用段校验坏，QNX 起得来但控制任务不加载，另两块 S/T 在跑所以机组没跳。
- 燃气轮机：9FA 燃机 Mark VIe 主控三片 UCSBH4A 并排，非它不可，因为启动顺控 2000+ 步状态机锁死 UCSB 架构，换 UCSC 或 UCSA 要重做整个 ControlST 工程。
- 蒸汽轮机：高温高压汽机 ETS/DEH 同平台，UCSBH4A 跑液压伺服 PID+超速保护，IONet 挂 IS220 阀控包。
- 励磁 EX2100e：UCSBH4A 做 AVR 主机，和 PPC907BE 不同生态，GE 励磁原厂 BOM 锁 IS420UCSBH4A。
- 压缩机透平：管线增压站 Rolls-Royce 透平改 Mark VIe 包，UCSBH4A 跑防喘振，H4A 的 EP80579 算防喘振线比老 H1A 快一档。
前年华南某 CCGT，年度检修后送电，三片 中一片 Online 灯不亮、Diag 红闪。背景是这块 H4A 是 2013 年装机，板边 24V 冗余进线端子螺钉力矩衰减，其中一路 28V 实际落到 17.5V 欠压，QNX 起一半看门狗咬死。危机是并网窗口 6 小时。后来确认 S/T 片 Master 正常→ToolboxST 把故障片切 Standby→松背板卡扣拔旧插新（同 H4A Rev，提前用 ToolboxST 把 ControlST 工程+Flash 配置备份好）→插回去自动同步 40 秒进 Online。说实话 故障前兆是“Boot 偶尔闪”“IONet 帧错计数涨”“OT 灯微亮（散热鳍积灰）”，巡检不盯 ToolboxST 里 CPU Load 和 Sync 状态等跳机再救晚。
