产品详情

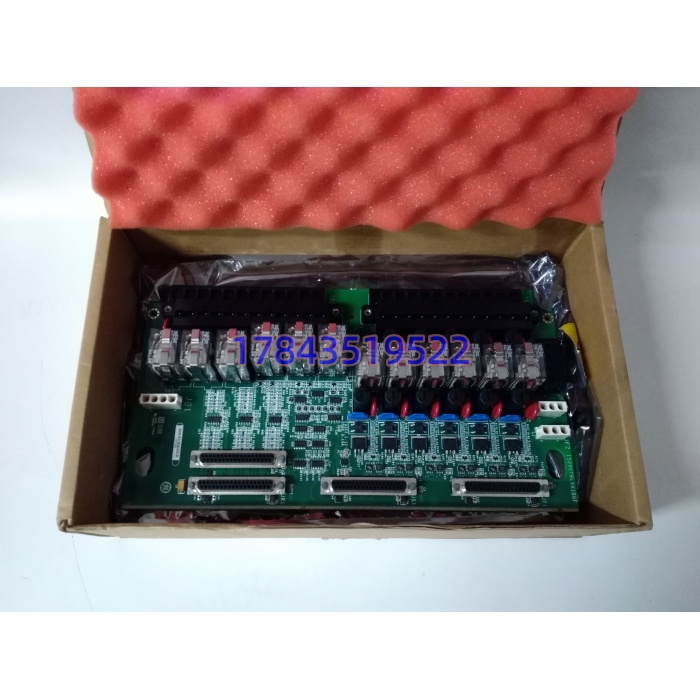

· 型号：IS200TRLYH1BGF
· 品牌：GE（General Electric）
· 系列：Speedtronic Mark VI / Mark VIe（TRLY 系列）
规格参数
| 参数项 | 规格描述 |
|---|---|
| 板卡定位 | TRLY 三重化终止继电器板（Tripled Relay Output Terminal Board） |
| 适配系统 | GE Mark VI（VME 机架）及 Mark VIe TMR 专用槽位 |
| 基号/修订 | IS200TRLYH1 基号；BGF=第三修订组（仅前两组向后兼容，换 BGF 需核对控制器侧接受度） |
| 继电器通道 | 8 路独立 SPDT（Form C）机电继电器（市场资料有写 3/8/12 路，以实物透明罩内继电器排布为准） |
| 触点形式 | 常开+常闭+公共端（Form C 干接点） |
| 触点容量 | 2 A @ 30 VDC / 1 A @ 125 VAC 阻性（部分批次标 8–10 A 属混淆他版，以标贴为准） |
| 线圈驱动 | 24 VDC 或 125 VDC（依系统 IS200EPDM 配电与跳线，非模块自定） |
| 表决逻辑 | 硬件 2oo3（三路独立线圈驱动，至少两路同意才动作） |
| 诊断 | 线圈开路/短路检测、触点熔焊检测、指令-实际状态比对、每通道 LED |
| 隔离耐压 | 现场侧↔逻辑侧 ≥2.5 kV AC（通道间/线圈-触点各文档 1.5–4 kV 不一，以 GEH-6421 为准） |

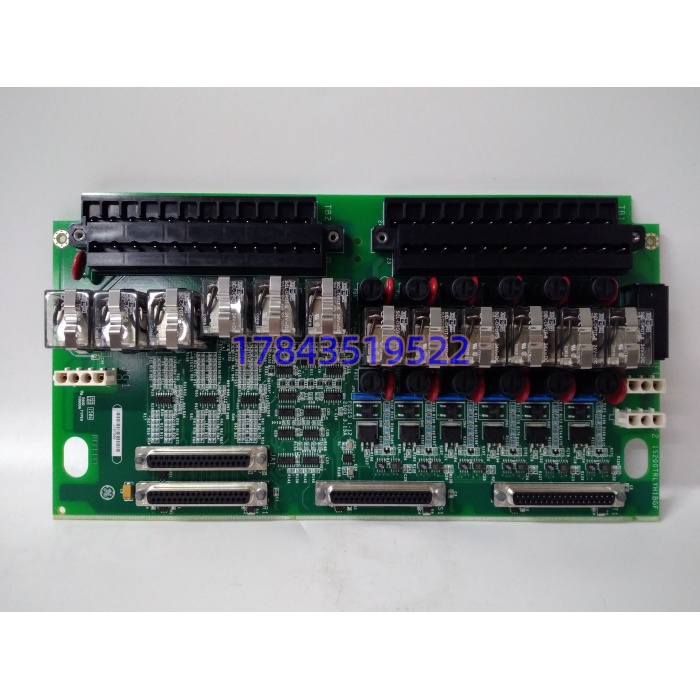

| 保护元件 | 每路配 MOV 压敏电阻抑制反电动势；上部 6 晶体管驱动，下部蓝电容滤波 |
| 端子 | 左侧 2 组 24 针端子块（共 48 点，顺序 1–48） |
| 背板连接器 | 右侧 3 垂直 + 1 底部平行连接器，插 Mark VI VME TRLY 槽 |

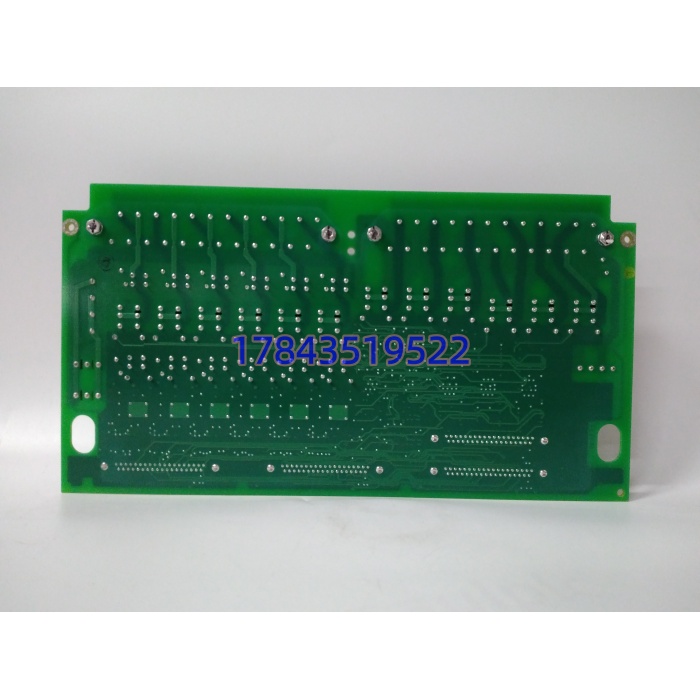

| 物理 | 矩形 PCB，约 178×330 mm，0.23–0.35 kg，三防涂层 |
| 工作温度 | -30…+65 ℃（部分文档标 0…+60 或 -40…+85，以实物标贴收口） |
| 生命周期 | Mark VI 平台 EoL；BGF 归 Classic 延续件，原厂 NCNR，二级市场库存/翻新为主 |
产品介绍
从 D 核心数据驱动看，TRLY 这张板的价值用一句话就能戳中运维：OPC 超速逻辑在 URH 里算完了，最终物理跳闸指令能不能穿透单点故障，全看这排继电器的 2oo3 表决有没有被旁路或熔焊。现场实测发现，不少厂把 Mark VI 的“继电器输出”和 DCS 普通 DO 卡混为一谈，备件表里写“继电器输出卡×2”买回来是单板非 TMR 组，插上去 ToolboxST 报 TRLY 组态不匹配，停机演习时三取二变三取一，保护降级没人发现。
严格来说，IS200TRLYH1BGF 的 BGF 是第三修订，GE 官方注明仅前两组修订互相向后兼容——也就是说在线若是早期 H1B 或 H1BG，直接换 BGF 要先把控制器侧 TRLY 描述文件核对一遍，别凭“型号前 10 位一样”就热插拔。供应链上这块件的 ROI 不按卡价算（贸易商“全新”喊 800–6000 元都有，差价在是不是真 BGF、MOV 有没有被换成二手件），按一次误跳或拒跳的机组损失摊：9F 燃机一次误跳解列，电量损失够买半柜 TRLY。所以 ABC 里必须 A 类，且冷备件要和在线件同修订组、同线圈电压配置封存。
应用场景与库存策略
TMR 输出最阴的故障不是继电器不动作，是“某一路线圈开路被诊断出来，但运行把 TRLY 诊断告警当通信杂讯屏蔽了”，等真跳闸时 2oo3 退化成 1oo1，单点故障直接拒动——这种事事后复盘都查不到，因为告警早被操作员确认掉了。
- 9F/9E 燃机主燃料阀跳闸、危急遮断电磁阀驱动（Mark VI TMR 架，R/S/T 三槽各一块 TRLY）：非它不可，2oo3 硬件表决无第二家软替；建议 R/S/T 三槽按“在线 3 + 同修订冷备 1（整套替换优先）”备，别单买一块混插。
- 汽机 ESD 主断路器分闸回路（Mark VIe TMR 改造留用）：ABC 定 A 类，安全库存 1 套同修订冷备 + 供应商代管 1 套，交期按贸易商 5–7 天，原厂 NCNR 12–20 周。
- 海上平台燃机打包备件：盐雾致端子排硫化；建议 IS200TRLYH1BGF 与前端 IS200TREGH 端子板捆绑备货，单换 TRLY 不备端子等于半备。
- 老 Mark VI 升 Mark VIeS 过渡期：若规划整体迁 TMR 新架构，TRLY H1BGF 只备现网 10 % 做桥接，不追加 last buy。
- 核电辅助汽机（监管留痕）：冷备件 SER 段与在线同批次，跨批电子签名不一致会被审计挑刺。
某个项目里碰过这样一档：西北燃机电厂 Mark VI TMR，雨季 VME 机架风扇停转升温，R 槽 TRLY H1BGF 一块 MOV 老化漏电流，导致该路线圈驱动电压被拉到 18 V，2oo3 里 R 路长期“弱励磁”。平时 OK 灯绿，ToolboxST 里 TRLY R 诊断偶发“coil margin low”被运行确认掉。一次电网闪络 OPC 动作，R 路没吸合，靠 S/T 两路 2oo3 勉强动作但延时 12 ms，主燃料阀关闭慢半拍，透平超转 80 rpm 才回稳。拆板发现 MOV 表面焦黄，从备件柜取同 BGF 件热插拔换上，重做三槽 TRLY 自动校验（Auto-Calibration），之后把“TRLY coil margin”从普通告警提级到硬报警。再没在迎峰度夏时栽过。
