描述
关键技术规格
| 参数项目 | 规格数值 |
|---|---|
| 额定输出电流 | 2A |
| 触点润湿电压 | 隔离 70 VDC |
| 外部模块供电 | 24 VDC (至EDCF, EDEX, EGDM) |
| 配套模块 | 与 EPDM 模块配对 (提供125 VDC) |
| 独立控制器供电 | 3路 (分别为 C, M1, M2 控制器) |
| 安装位置 | 控制柜控制架下方 |
| 工作温度 | 0°C 至 60°C |
| 环境湿度 | 5% 至 95% (无凝露) |
| 产品认证 | UL |
| 尺寸 (约) | 34 x 18 x 10 厘米 |
| 重量 | 约 0.20 kg |
| 兼容性 | 不向后兼容 |
产品深度介绍

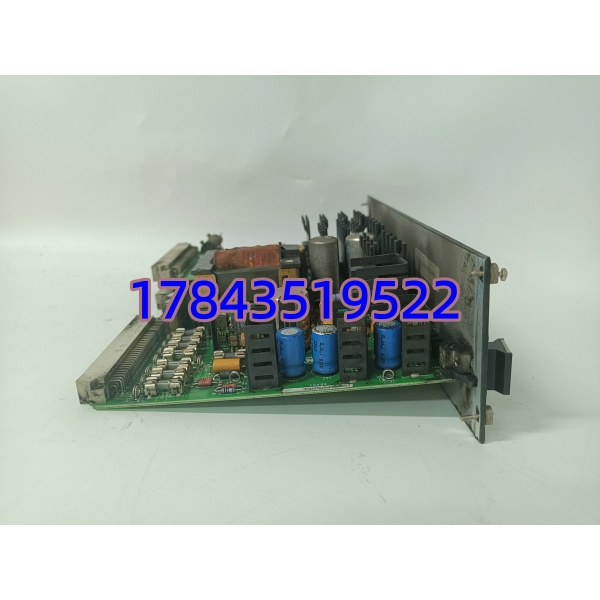

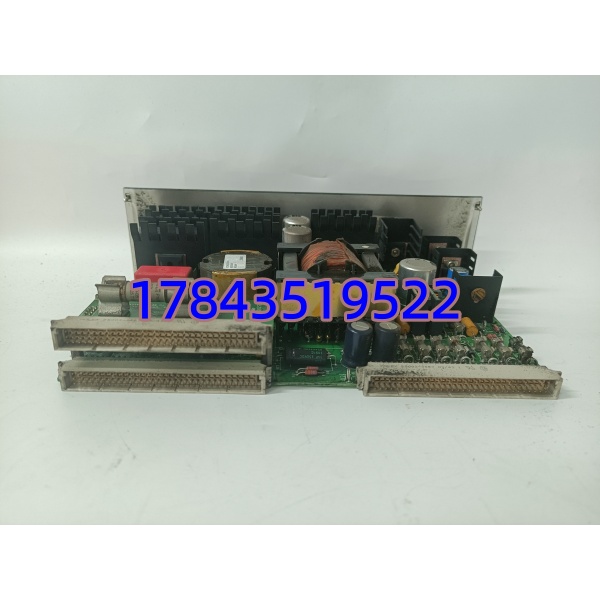

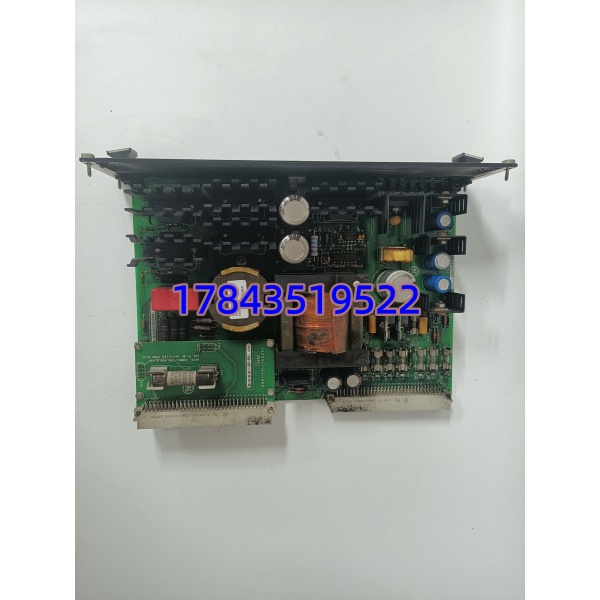

在大型发电机和燃气轮机的运行中，励磁系统的稳定性直接关系到电网的安全。IS200EPSMG2ADC 就是 EX2100 励磁控制系统里的“动力心脏”。它不仅仅是一个简单的电源模块，更是一个精密的电源分配枢纽。当它与 EPDM 模块配对通电时，会将电力转换并精准输送到各个外部板卡。
对于现场工程师来说，这款模块最核心的价值在于其强大的分配与隔离能力。它能输出隔离的 70 VDC 专门用于 EXTB 和 ECTB 的触点润湿，有效防止接点氧化导致的信号丢失。同时，它还为 C、M1、M2 控制器提供 3 路独立供电，这意味着即使某一路出现异常，也不会引发整个控制器的连锁瘫痪。不过需要特别注意的是，这个 2A 的版本是不向后兼容的，替换时必须严格核对型号后缀。
应用场景与痛点
IS200EPSMG2ADC 广泛应用于发电、石油天然气、重型制造等关键行业。
常见痛点：
- 版本兼容性陷阱：IS200EPSM 系列有多个后缀版本，2A 版本（如本型号）与老版本不兼容。如果未仔细核对直接替换，可能导致系统无法上电或烧毁下游模块。
- 配对模块遗漏：该模块必须与 EPDM 模块配合使用才能正常工作。如果只更换了 EPSM 而忽略了 EPDM 的状态，会导致电源转换失败。
- 触点润湿失效：如果 70 VDC 隔离电源输出异常，会导致继电器或接触器触点接触不良，引发控制信号误报或拒动。
