描述
产品详情

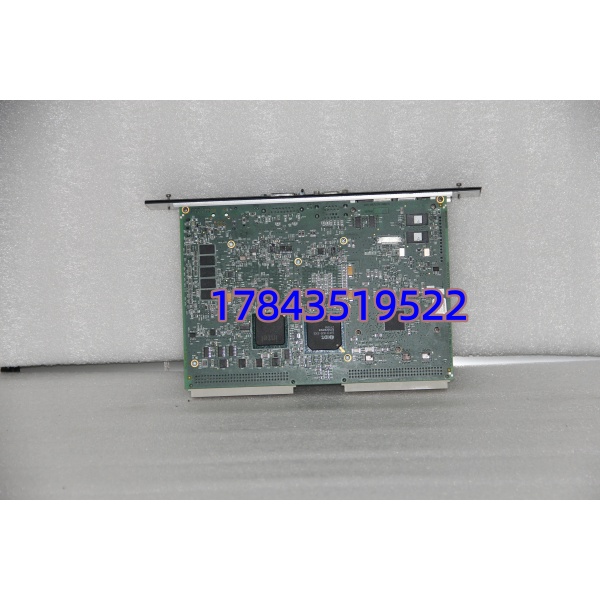

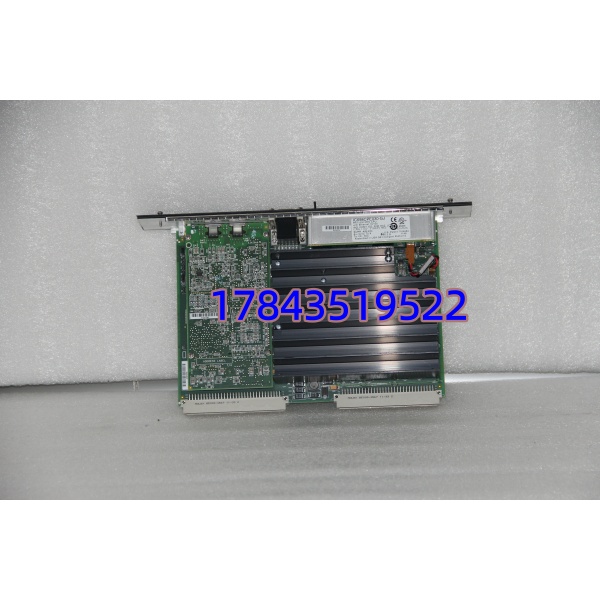

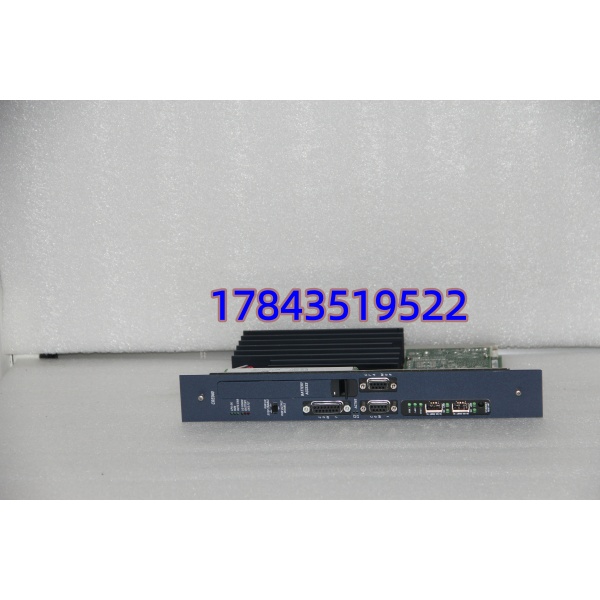

· 型号：IC698CPE030（常见后缀 -GJ / -H / -CAx 为 ROHS/标签差异，功能等效）
· 品牌：GE Fanuc（现 Emerson Automation Solutions）
· 系列：PACSystems RX7i — IC698 Central Processing Unit
技术参数
| 参数项 | 规格值 |
|---|---|
| 目录号 | IC698CPE030 |
| 产品描述 | PACSystems RX7i CPU Module, 1.8 GHz, 64 MB User Memory, Dual Ethernet |
| 适用机架 | IC698CHS117（7槽 RX7i 主机架）/ IC698CHS170（10槽）/ IC698CHS139（扩展）—VME64x 背板 |
| 处理器 | 1.8 GHz（Intel 架构，32位/64位混合指令，典型布尔执行 ≈ 0.004 ms/Kinst） |
| 用户内存 | 64 MB 可配程序/数据/符号表（通过 Proficy ME Memory Partition 分配） |
| 最大 I/O 容量 | 离散 I/O：32,768 点（DI+DO 合计）；模拟 I/O：32,768 字（AI+AO 合计）；远程 I/O 站受协议限 |
| 内置以太网 | 2× RJ-45 10/100Base-TX，独立 MAC/IP，Auto-MDIX；支持 SRTP/EGD/Modbus TCP/HTTP/SNMP/DHCP/BootP |
| 串口 | 1× RS-232 DTE（DB-9 母头，用于 Console/Terminal 或编程下载老方式） |
| PCMCIA 插槽 | Type II（支持 SRAM 卡存程序/数据记录、或 Flash 卡用于固件/程序备份） |
| 程序存储备份 | 由锂电池 IC698ACC701（3.6V 锂电，典型寿命 5–10 年视温度）保持 RAM 内容及时钟 |
| 扫描方式 | 可组态 Continuous / Periodic / Event-Triggered；支持 Interrupt Subroutines |
| 固件存储 | Flash ROM（可通过 Proficy ME “Update Firmware” 在线升级，建议 v7.xx+ 配合 PME 版本） |
| 背板电源需求 | +5 V DC @ 3.0 A（典型），+12 V（微量供参考电路），实际由 IC698PSA100/PSA350 等 RX7i 电源供 |
| LED 指示 | RUN（绿）、I/O ENABLED（绿）、FLT（红）、BAT LOW（红）、COMM（以太网活动）、PWR（绿） |
| 编程软件 | Proficy Machine Edition (PME) v7.0 Service Pack 及以上（老 Cimplicity Machine Edition 亦支持但建议 PME） |
| 工作温度 | 0 … +60 ℃（IEC 60068-2-1/2） |
| 存储温度 | -40 … +85 ℃ |
| 相对湿度 | 5 … 95 %（无凝露） |
| 认证 | UL 508 / cULus / CE / FM Class I Div 2 / ABS（部分批次） |
| 与前代关系 | 性能升级自 IC698CPE020（1.0GHz 20MB）/ CPE010（800MHz 10MB）；RX7i 程序经 PME 可迁移（注意内存分区重配） |
| 生命周期状态 | Legacy / PM410 部分区域 EOL 通知——Emerson 主推 PACSystems CPE305/310(RX3i)+Migration Kit；新件交期极长或仅 NOS/二手 |
产品介绍
发电辅网碰到过：原 RX7i 配 IC698CPE020（1GHz/20MB），后来加大量 PID 回路和 EGD 交叉引用后扫描时间从 8 ms 涨到 52 ms，偶尔 Watchdog Trip——换成 CPE030（1.8GHz/64MB）后同逻辑扫描压到 11 ms，余量充足再没跳。（这是两档 CPU 最实质差异：内存翻倍、主频近翻倍，复杂顺控+大量浮点运算场景才有感知。）IC698CPE030 是 RX7i 平台旗舰 CPU，双以太网口省掉外挂 ETM 模块，PCMCIA 槽可插 SRAM 卡做程序冷备份或数据日志，通过 VME 背板驱动全系 IC698 I/O 并向下兼容 IC693/IC695 模块（经 IC698ACC701 适配器或 RX7i 兼容槽位配置）。
严格来说它只用于 RX7i VME 机架（IC698CHSxxx），不能插 Series 90-30 IC693CHS397 或 RX3i IC200CHS022 底座——背板电气物理均不同。固件与 PME 版本需匹配（建议 PME ≥ v7.5 + SPx 及 CPU 固件 ≥ v7.xx），老项目升 CPE030 要重打开项目选择新硬件并重新分配内存分区（程序通常兼容，符号表自动迁移）。目前 GE/Emerson 对 RX7i 发过 Product Discontinuance Notice，新件基本无货或交期无限——存量 RX7i 线必须按 LTB 思维锁定测试 OK 件或 NOS，建议每套 RX7i 机架备 1 件冷备（Buffer Stock），这是”停机=全站失联”的最高 A 类关键件。
替换与升级建议
✅ 直接替换（同规格互换）
- IC698CPE030 不同后缀（-GJ/-H 等）及固件版本互替——插槽同 VME 背板兼容，更换后从锂电池保持 RAM 或 PCMCIA 卡/Flash 卡重载程序。建议：①记录原 IP/MAC/子网/网关（存于 NVRAM 或重设）②确认新模块固件 ≥ 原项目最低要求（低固件可升不可用降）③电池电压 > 3.0V 换新或确认原电池备份完好。无需改逻辑。
- IC698CPE020 / CPE010 → 升 CPE030：PME 打开原项目 → Change CPU Type → IC698CPE030 → 重分配内存分区（64MB vs 20/10MB）→ 重下载。逻辑与 I/O 映射通常完全兼容，扫描时间改善明显。注意若原项目用特定 C 函数库或第三方 OPC 需核对 RX7i 固件支持。
⚠️ 平台迁移（需重新组态/验证）
- PACSystems RX3i CPE305/CPE310（内置以太网 CPU）或 M580 等异平台——无法物理或程序直接迁移。RX7i→RX3i 可用 Emerson Migration Kit（部分逻辑/标签可导入），但需换全套机架+电源+I/O 重组态及 SAT 验证——属整柜改造级，老线不停产一般只做 LTB 备件不强行迁移。
❌ 硬件不兼容
- IC695CPU315/IC693CPU374 等 RX3i/90-30 CPU——物理不互插，背板 VME vs 背板总线不同，绝不可替。
- Allen-Bradley ControlLogix 1756-L7x / Siemens S7-400 等异品牌——无法替代。
