产品详情

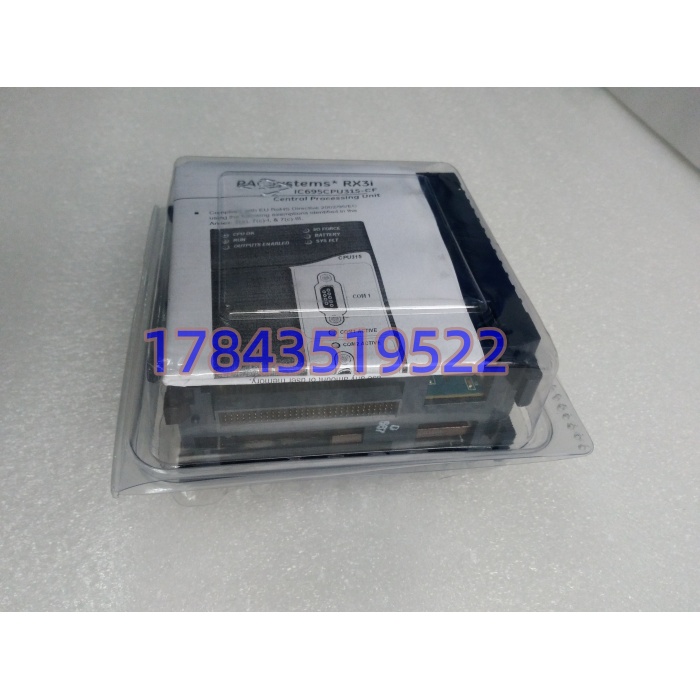

· 型号：IC695CPU315
· 品牌：GE（GE Intelligent Platforms → Emerson）
· 系列：PACSystems RX3i
规格参数
| 参数项 | 典型值/说明 |
|---|---|
| 产品定位 | RX3i 主控制器 CPU 模块（Slot 占用，非通信子卡） |
| 订货号 | IC695CPU315（无内置以太网口，需配 IC695ETM001 走网） |
| 处理器 | Intel Celeron-M 1.0 GHz，带浮点 |
| 用户内存 | 20 MB RAM（电池保持）+ 20 MB NVRAM/Flash |
| 程序容量 | 最多 512 个程序块，单块最大 128 KB |
| I/O 寻址 | 离散 32K 点、模拟 32K 字（%I/%Q/%AI/%AQ） |
| 串行口 | 1×RS-232（15针）、1×RS-485（9针） |
| 串行协议 | SNP、Serial I/O、Modbus RTU 主/从 |
| 背板总线 | RX3i PCI 总线 + 90-30 风格串行总线（兼容老模块） |
| 供电电流 | +5VDC 1.2A（标称）、+3.3VDC 1.0A |
| 电池备份 | IC695ACC302 智能电池或 IC693ACC302 普通电池 |
| 编程软件 | Proficy Machine Edition 8.x 及以上 |
| 工作温度 | 0~60℃（32~140℉） |
| 尺寸/安装 | RX3i 主机架/扩展机架插槽，螺丝锁背板 |
| 生命周期 | 2015 年进 Mature，新项目替代为 IC695CPE330 |
产品介绍
IC695CPU315 是 GE RX3i 平台里那块 1GHz 的 Celeron-M 主机，20MB 用户 RAM 放逻辑与符号变量，20MB NVRAM 存需掉电保持的数据。它吃 RX3i 机架背板的 5V/3.3V，前端没电源端子，后端双串口做 SNP 连老 HMI 或 Modbus RTU 拖仪表，控制逻辑经 PCI 背板扫 RX3i 本地 I/O，经串行背板兼容 Series 90-30 的 DI/DO/AI 模块。不跑 Windows，不带头网口，不干 HMI 服务。
和兄弟款比：IC695CPU320 是 64MB 内存版，其余几乎一样；IC695CPE330 是后来替代款，自带双千兆以太网、USB、Cfast 槽，但供电和背板固定方式变了，不是插拔互换。315 的工程价值在“老 RX3i 柜用了十几年，程序块 200 多个，换 CPE330 要过一遍兼容性模式”，很多水厂、电厂辅机、造纸线宁愿买库存 315 也不动工程。坦白讲，首装新项目现在没人选它，选它的 100% 是备件或老柜延寿。
应用场景与行业案例
我在污水厂遇到过最典型的：三期泵站 RX3i 柜，CPU315 电池没电三年没人管，NVRAM 里累计流量数据全丢，但逻辑还在 RAM 跑。某天停电再来电，RAM 清空，泵频输出默认 0，集水井抽干才被发现。换 315 顺手把电池换成 IC695ACC302 智能电池，在 PME 里设低电压报警，再没出过盲抽。
典型场景：
- 市政水处理：泵站、加药间 RX3i 老柜，315 拖 90-30 系列 AI 模块读 pH/液位，串口 Modbus 读变频器，不动桥架。
- 火电辅机：输煤皮带、除灰空压机控制，逻辑块多但通讯需求低，315 的 20MB 够用，没必要上 CPE330。
- 造纸传动旁路线：主传动用伺服系统，旁路上料用 RX3i+315 做顺序控制，串口连老触摸屏。
- 食品包装单机：枕式包装机主脑，SNP 协议连昆屏 HMI，ETM001 走中控室数采。
- MRO 备货：原厂 Mature 后新件靠 Emerson 续供渠道，交期 12 周起，现场等不起只能走拆机。
真实案例：去年东北一热电厂除灰系统，夜班 PLC 状态灯停闪，RS232 连 PME 报“CPU 不在 RUN”。到现场量背板 5V 正常，拔 315 看金手指——第 12 针背板 PCI 接触簧片氧化发黑，导致 PCI 侧 I/O 扫不到，CPU 进故障态。库里一块拆机 315（2016 年 GE 标，电池座无漏液），酒精擦金手指装回，PME 里冷启下载，3:10 除灰链恢复。热工主任说“以后小修必查 CPU 金手指和电池座，不写进 PM 单等于没修”。这就是老 PAC 的现场账。
