描述
产品详情

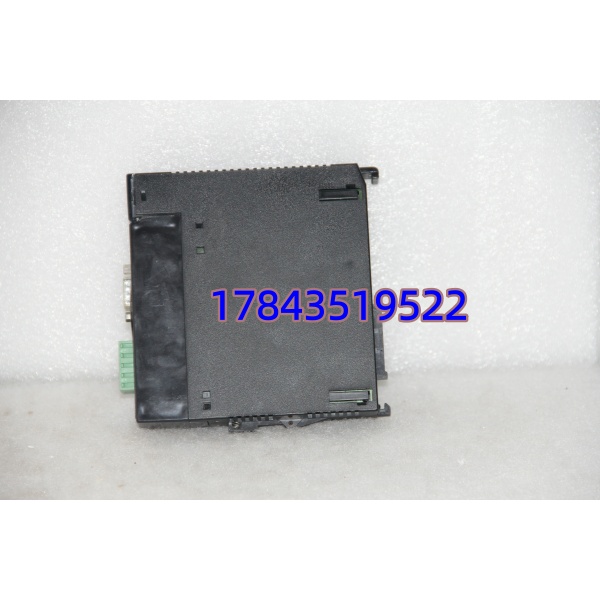

· 型号：IC693DNM200
· 品牌：GE Fanuc（现 Emerson Automation / GE Vernova 遗留产品线）
· 系列：Series 90-30 PLC — DeviceNet Master Scanner Module
技术参数
| 参数项 | 规格说明 |
|---|---|
| 产品型号 | IC693DNM200（Catalog Number，常见后缀 -F / -G / -K 等修订，电气与固件向下兼容） |
| 系列平台 | GE Fanuc Series 90-30 PLC（插入 CPU 机架或扩展机架任意 I/O 槽位） |
| 模块类型 | DeviceNet Master / Scanner Module（主站扫描器，符合 ODVA DeviceNet Specification Release 2.0，CiA DS301） |
| DeviceNet 端口 | 1×5-pin 螺丝端子（CAN_H / CAN_L / Shield / V+ / V-），外接 DeviceNet 干线电缆 |
| 支持从站数 | 最大 64 个 DeviceNet 从站节点（Node Address 0～63，模块自身通常为 Node 62 或 63 可设） |
| I/O 数据映射 | 可配置输入/输出数据区大小（典型最大 240 Byte Input + 240 Byte Output，取决于 PLC 内存及配置） |
| 扫描模式 | Poll（周期轮询）、Change-of-State（状态变化触发）、Bit-Strobe、Cyclic（依固件版本） |
| 波特率 | 125 kbps / 250 kbps / 500 kbps（通过模块 DIP 开关或软件配置，网络内所有节点须一致） |
| 外部供电要求 | DeviceNet 网络侧须外供 24V DC（典型 11～25V，推荐 24V DC @ ≥2A 依从站总功耗定）——模块自身背板取 5V 仅供逻辑 |
| 背板电流消耗 | 约 350 mA @5V DC（由 Series 90-30 电源模块经背板供给） |
| 配置方式 | LM90（Logicmaster 90-30）或 Proficy Machine Edition + DeviceNet Configurator 软件，通过 Serial / Ethernet 口下装 EDS + Scanlist |
| 状态指示 | 模块 OK（绿）、RUN（绿）、FAULT（红）、Network Activity LED，另有 Baud Rate DIP Switch 及 Node Addr DIP/软设 |
| 配套需求 | 须配 Series 90-30 电源模块（IC693PWR321 等）；DeviceNet 需终端电阻(121Ω)两端各一只、外供24V DC 网络电源、正确屏蔽双绞干线 |
| 安装方式 | Series 90-30 机架任意 I/O 槽（CPU 或扩展机架均可，需 CPU 支持相应 I/O 映像区） |
| 工作温度 | 0～+60℃（IEC 60068-2，柜内建议 0～55℃ 保守选型） |
| 存储温度 | -40～+85℃ |
| 相对湿度 | 5%～95%（无凝露） |
| 认证 | UL / cUL / CE / CSA / ODVA conformance |
| 生命周期状态 | Mature / Phase-out — 原厂部分地区停受新单，市面以全新拆机(New Surplus)及测好翻新品为主 |
| 常见关联 | IC693PWR321（电源）、IC693CBLxxx（扩展电缆若放扩展机架）、第三方 DeviceNet 远程 I/O、变频器、AS-i Link 网关等从站 |
产品介绍
现场实测发现，包装线那种满柜 Rockwell PowerFlex + Banner 远程 I/O 挂在 DeviceNet 上的——一旦 IC693DNM200 扫描模块 CAN 收发器老化（运行十年以上偶有），整个 DeviceNet 网 “死节点” 所有从站掉通信，PLC 报 I/O Timeout。热插拔不支持（90-30 标准操作需停扫描或小心操作），换块测好件进去 Logicmaster / Proficy ME 里 I/O Configuration 选 IC693DNM200 直接下载扫描列表(Scanlist)和 EDS 映射，通常不需重配从站参数——这是它最大的现场价值：Series 90-30 接入 DeviceNet 标准主站模块，老系统延寿首选。(严格来说，早期 Rev A/B 固件对某些 Extended EDS 属性支持有限，遇新型从站报 EDS 不匹配时建议先升模块固件至最新可用版——我司可提供固件版本截图供你核对兼容性。)
从采购决策讲，它的转化锚点是三个：现网 90-30 + DeviceNet 架构可直接插（Scanlist 不用重建）、渠道有测好拆机件救急（原厂新件交期 12～24 周且 EOL 趋势明显）、比起到 RX3i + PROFINET 整体迁移省下整柜改造成本与停机窗口。如果你的汽车/食品/物流输送线这三五年不打算动 PACSystems 升级，顺手 LTB 囤一块——DeviceNet 扫描器故障导致整条连线停机的损失，轻松是模块价的上百倍。
替换与升级建议
✅ 直接替换（零改动，插拔即用）
- IC693DNM200（各后缀 -F/-G/-K 等）互替：完全电气兼容，同背板槽位、同 Scanlist 配置、同外部 DeviceNet 接线（5-pin 端子）。高版固件向下兼容老工程，老版固件读新工程若遇 EDS 版本警告可升固件解决——一般不停机改逻辑。
- 同机架内与 Series 90-30 全系 I/O / 通信模块混插：无特殊限制（须确认 PWR321 等电源背板 5V 电流余量，DNM200 约 350mA）。
⚠️ 软件兼容需注意（易混淆）
- IC693BEM331（Genius Bus Controller）/ IC693CMM311（以太网 Interface）：物理插槽兼容但功能完全不同——不能替 DeviceNet 主站，换错系统报 Module Mismatch。若你原系统是 Genius 远程 I/O 而非 DeviceNet，那是 BEM331 不是本模块。
- IC693DNM200 早期版替新版工程：若你的新工程用了后期固件专属 Extended Polling 特性，早期 Rev A 可能不支持——建议核对固件版本（我司出货提供读出版本截图）。
❌ 硬件不兼容
- RX3i IC695PBMxxx（Profibus DP Master）/ IC695ETMxxx（EtherNet/IP）：不同背板与协议，无法插入 Series 90-30 机架。DeviceNet→PROFINET/EtherNet/IP 迁移属整柜架构变更。
- Allen-Bradley 1769-SDN / 1756-DNB：同是 DeviceNet 主站但 Rockwell 平台专用，物理与配置均不通用于 GE 90-30。
