描述
产品详情

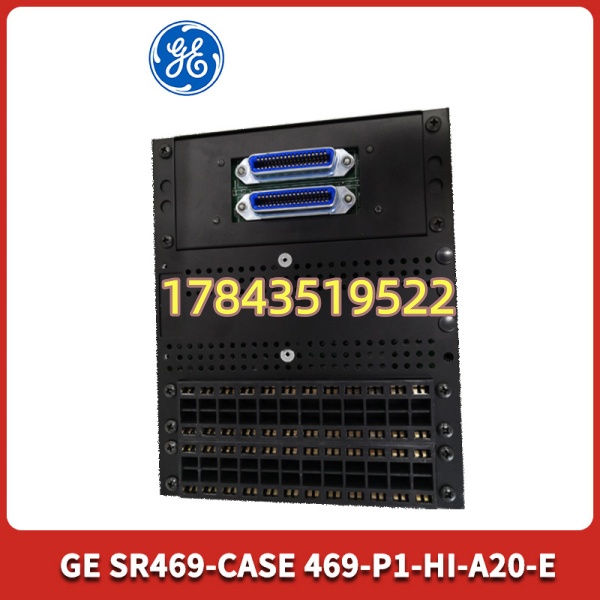

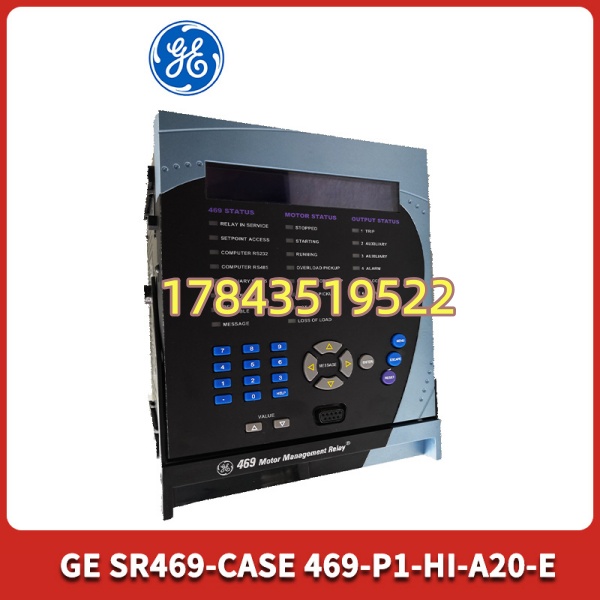

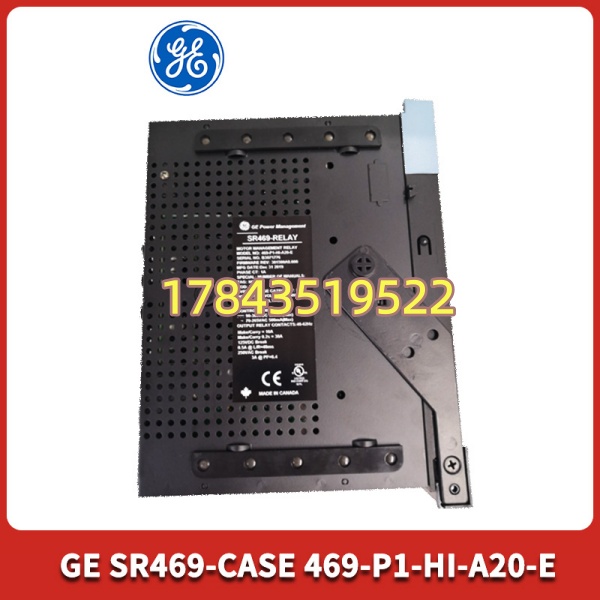

· 型号：SR469-CASE-469-P1-HI-A20-E（继电器本体 469-P1-HI-A20-E + SR469-CASE 外壳套件）
· 品牌：GE Multilin（General Electric / GE Vernova）
· 系列：Multilin 469 Series Motor Management Relay
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品完整描述 | SR469-CASE-469-P1-HI-A20-E — GE Multilin 469 电机管理继电器含面板安装外壳（Draw-out Case） |
| 继电器本体型号 | 469-P1-HI-A20-E（P1=1A CT 二次；HI=90–300VDC/70–265VAC 控制电源；A20=4×4-20mA AO；E=Enhanced LCD） |
| 适用保护对象 | 三相异步/同步电动机，低压至 13.8kV 经 PT/CT 接入的中大型电机 |
| 相电流输入（CT） | 1A 二次额定（P1 后缀），一次侧 CT 比值通过软件设定（典型 1–5000A），支持 5A CT 机型为 P5 后缀 |
| 电压输入（VT/PT） | 相电压 100–120V L-L 或 L-N（取自 PT 二次），支持二线/三线 VT 接线 |
| 控制电源（Aux Power） | 90–300 VDC 或 70–265 VAC，48–62 Hz，典型功耗 <15 VA |
| 模拟量输出（AO） | 4 路独立 4–20 mA（隔离），可映射电流/电压/功率/温度/热容量等任意测量量 |
| 数字量输入（DI） | 4 路光电隔离可编程 DI（24 VDC 湿接点源型/漏型），用于外部联锁、远方启停、复位等 |
| 输出继电器 | 6 路可编程机电式继电器（Form C 或 Form A 混用），用于 Trip / Alarm / Start Permissive / Aux |
| 前面板 / 显示 | Enhanced LCD（40 字符 × 2 行 + 图标区，背光），4 个方向键 + Enter/Esc，本地编程口 RS232 |
| 通信接口 | RS-232（前面板编程）、RS-485（后部，Modbus RTU），可选以太网/DeviceNet 依硬件版本 |
| 保护功能集 | 热过载（含负序加热偏置 + RTD 反馈）、启动超时/堵转(Stall)、接地故障(ANSI 51N/64)、相过流(51)、电流不平衡(46)、欠/过压(27/59)、欠/过频(81U/O)、机械堵塞、定子差动(87M 需 P5 版)、转子断条检测(BRB) |
| RTD 温度输入 | 最多 6 或 12 路 RTD（100Ω Pt、Cu 10Ω 等），用于直接热模型修正及轴承/绕组过温保护 |
| 事件与录波 | 256 条带时标事件记录（SOE 1ms 分辨率依赖时钟同步）、128 周波形捕获（Oscillography）、趋势记录 |
| 安装方式 | 抽屉式（Draw-out）插入 SR469-CASE 面板开孔（144×144 mm 面板切口），后接端子排，支持在线更换 |
| 工作温湿度 | 0…+60℃（运行），-40…+80℃（存储），5–95% RH 非凝露 |
| 认证 / 标准 | UL 508 / CSA / CE，符合 IEEE C37.90、IEC 60255 浪涌/EMC，可选 Conformal Coating 三防漆（恶劣环境） |
| 编程软件 | GE EnerVista 469 Setup（Windows 平台，USB-RS232 或 Ethernet 下载定值及提取录波） |
| 固件/兼容性提示 | 严格来说，469-P1 与 469-P5 的固件不互换——P5 支持 5A CT 及更多保护元件（如 87M），换型需重新整定并核对 CT 变比；旧版 EnerVista 需升至 V4.xx 以上识别 A20/E 后缀，请以原厂 Release Note 为准。 |
产品介绍
去现场碰过一回：化肥厂一台 6kV 引风机电机，原配老式热继电器早被旁路短接，实际靠这块 469 继电器拦下了三次启动堵转——要没它绕组早就烧了。SR469-CASE-469-P1-HI-A20-E 本质上就是把电机所有”会死人的故障模式”（过载热积累、不对称运行、启动卡死、接地漏电、轴承过热）浓缩进一只带热模型的微处理器，顺带把电流/电压/温度/功率因数甩 4-20mA 给 DCS 做趋势监控。它的 P1（1A CT）配置专用于高压电机经 1A CT 接入的场景，这在 3–13.8kV 系统中最常见。
从供应链视角看，469 系列已进入成熟期向 EOL 过渡，GE 主推 Multilin 869 作为下一代平台，但全球存量巨大——这意味着新件越来越少、二手翻新版良莠不齐。这台设备的 ROI 不在采购价，而在它阻止一次高压电机烧毁所省的几十万维修费和停机损失。对关键机组建议持 1:1 冷备（最少 1 件/厂），并只接受经二次注入测试（Secondary Injection）验证过的备件。新项目才考虑直接上 869 系列，老屏保留 469 就做好 Last-time-buy 和战略囤货。
应用场景与库存策略
高压电机保护继电器如果失效，要么误跳造成流程中断，要么拒动让电机烧毁——后者代价往往是整台电机返厂重绕甚至更换（数百 kW 以上电机单台维修 5–20 万起）。而 GE 469 新件交期已从 4 周拉长到不确定（部分区域标注 Obsolete），是典型的高停机代价 + 中低消耗率 A/B 类备件。
- 石化/电厂 6kV 引风机、给水泵、压缩机电机保护屏——高压电机单台价值高、启动频次低但故障冲击大，469 是既有屏标配 → 建议按每站关键电机屏 1:1 冷备（最少 1 件），纳入密封干燥柜保存并每 2 年做一次上电自检。
- 冶金轧机主传辅助电机群（多台同型号 469 配置）——可合并计算安全库存，同类 CT 变比一致时通用性高 → 按 ABC 分类做 N+1 战略囤货，借 Last-time-buy 窗口一次性补入。
- 新建项目或全系统升级改造——469 渐入停产过渡，新设计不推荐继续选用 → 改选 GE Multilin 869 系列（需重新做 CT/VT 配套及逻辑移植），469 仅作为存量备件采购。
- 腐蚀性环境（沿海、氯碱车间）——优选带 Conformal Coating（三防漆）版本，或确认旧机已有 → 若无三防漆的旧机作备件，建议喷覆后再入库，延长现场 MTBF。
真实案例：南方某纸浆厂 #3 蒸煮循环泵（1320kW/6kV）运行中 469 继电器液晶花屏后完全无显示，DI/DO 逻辑仍正常但未动作——经查为背光驱动 IC 热老化导致。库房恰好有一块去年 Last-time-buy 的 469-P1-HI-A20-E（未开封），抽换后通过 EnerVista 下装载波原有 .nml 配置文件（5 分钟），电机恢复运行。事后复盘：那块备件是两年前我坚持让采购按 N+1 申请的，当时还被财务质疑”放着钱不花买电子垃圾”。现在他们库存政策改了——所有 469、750/760 系列关键保护继电器统一按单屏 1 备纳入预算。
常见问题解答 (FAQ)
Q1：SR469-CASE-469-P1-HI-A20-E 和裸机 469-P1-HI-A20-E 什么区别？我要买哪个？
前者含 SR469 金属面板外壳套件（144×144 开孔、抽屉滑轨、前后盖板），适合初次更换已装外壳的老屏；若你只是抽换屏内继电器本体（旧机拔出来插新机），单买 469-P1-HI- 即可，但务必核对 CT 是 P1（1A）不是 P5（5A），搞反测值差 5 倍会误动。
Q2：现在还能买到全新原装吗？交期和停产状态？
GE 469 系列处生命周期末端（Mature→EOL transition），部分地区原厂已停产出新，市面全新多为 NOS（New Old Stock）或渠道囤货。交期参考 12–26 周或无货。建议尽快做 Last-time-buy，尤其 P1 后缀 1A CT 版本存量少于 P5。新项目迁移至 Multilin 869。
Q3：P1（1A CT）和 P5（5A CT）能互相替代吗？
硬件上插口兼容可物理互换，但 CT 变比设定必须重新整定——P1 接 5A CT 会测值偏小 5 倍导致过载保护拒动；P5 接 1A CT 则测值虚大 5 倍易误跳闸。绝不能只插上不改定值，换型须用 EnerVista 重设 CT Primary/Secondary 并做二次注入验证。
Q4：二手/翻新件敢买吗？怎么验？
保护继电器不同于 I/O 卡——失效后果严重。如买渠道翻新件，必须要求卖方提供二次注入测试报告（Secondary Injection Test）：通入标定电流/电压验证过载曲线、接地故障、模拟启动堵转及 RTD 输入响应，并附 EnerVista 读取的事件/录波截图。无 FVT 报告的便宜货别往关键机组上装。
Q5：替代升级到 Multilin 869 要注意什么？
869 外形尺寸、CT/VT 接线、通信协议（Modbus RTU/TCP）大致兼容但不是直接插拔替换：需重新设计面板开孔（略有差异）、重新录入电机参数与保护定值、核对 DCS 侧 4-20mA AO 映射地址。建议委托有 GE 授权工程师做整屏改造而非自行替换。
