描述

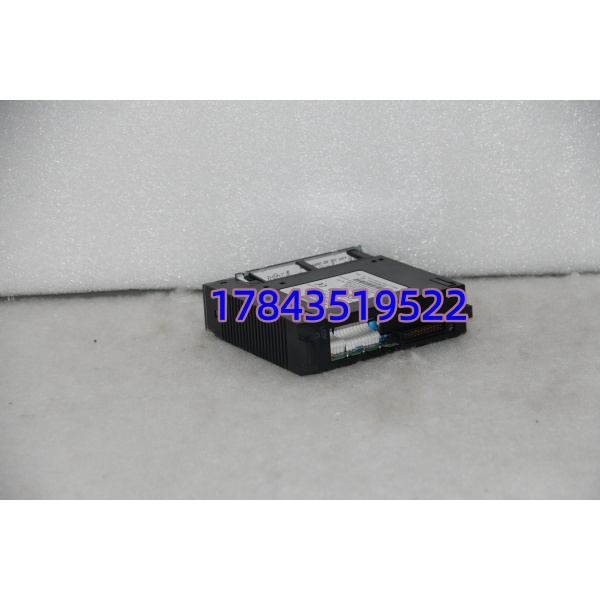

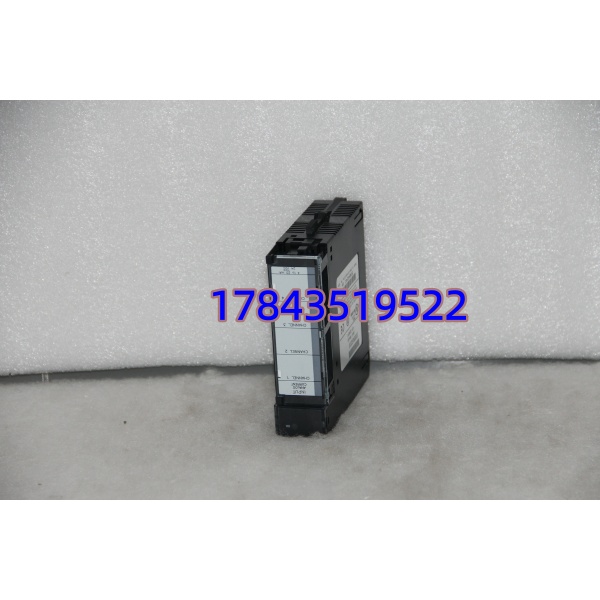

产品详情
· 型号：IC693ALG221（后缀 -K/-L/-LT/-RR 等为硬件版本，功能兼容）
· 品牌：GE Fanuc Automation（现归属 GE Vernova / Emerson 自动化遗产产品线）
· 系列：GE Series 90‑30 — 4‑Channel Analog Current Input Module
技术参数
| 参数项 | 规格说明 |
|---|---|
| 产品型号 | GE Fanuc IC693ALG221 |
| 模块类别 | Series 90‑30 单槽模拟电流输入模块，4 通道单端 |
| 输入信号类型 | 4‑20 mA DC（默认），可用板上跳线设为 0‑20 mA DC |
| 输入通道数 | 4 路独立（两两共用一个量程跳线：Ch1‑2 / Ch3‑4） |
| 采样电阻 | 内部精密 250 Ω（将电流转为 1‑5 V 再 ADC） |
| 分辨率 | 12‑bit（4096 Counts）；4‑20mA 时 1 LSB = 4 µA，0‑20mA 时 1 LSB = 5 µA |
| 精度 | ±0.1% Full Scale + 0.1% Reading（@25℃） |
| 更新速率 | 全 4 通道同时转换，2 ms（0.5 ms/通道等效） |
| 输入滤波 / 共模抑制 | -3dB@325Hz；CMR >70dB@DC～60Hz；串扰抑制 >80dB |
| 电气隔离 | 现场侧与逻辑侧间 1500 Vrms 光耦隔离；通道间共 COM 不隔离 |
| 背板电源 | +5 VDC ≤25 mA（逻辑）；+24 VDC 隔离电源 ≤100 mA（供变送器回路/输入侧） |
| 数据映射 | %AIx = 0‑32000（4mA=0, 20mA=32000 或 0mA=0 依跳线），16‑bit 二进制补码 |
| 接线与组态 | 可拆卸端子排；量程跳线在端子排上；硬件组态在 Proficy Machine Edition / Logicmaster 90‑30 指定槽位类型 |
| 工作环境 | 0～+60℃（32～140℉），5%‑95% RH 无凝露；存储 -40～+85℃ |
| 认证 | UL / cUL Listed，CE，符合 IEC 61131‑2 / IEC 61000‑4 EMC |
| LED 指示 | PWR（绿=背板电源正常），各通道无独立 LED，故障通过 CPU 诊断字上报 |
产品介绍
早年在某化工厂碰过——老系统用 8 通道电压型 AI 模块硬接两线制压力变送器 4‑20mA，现场没加采样电阻导致读数漂移且共模干扰大，雨天误报联锁。换成 IC693ALG221 后内置 250Ω 精密电阻+光隔彻底解决，而且 2ms 全通道刷新对流量累计回路足够快。严格来说它是纯电流型（ALG220 是电压/电流混合型 8 通道，ALG223 是 4 通道电流但有通道间加强诊断），如果你的机架上原本就是 4‑20mA 两线制变送器密集，221 是最经济省心的选择——不用外接电阻、跳线设范围、插上组态槽位直接映射 %AI。
从采购决策讲，GE 已将该模块列入 EOL 过渡清单，全新原厂新件基本绝版，市面流通多为 NOS（New Old Stock）和经老化筛选翻新品。它的 TCO 优势在于：与原机架 90‑30 全系 CPU（311/340/363/364 等）即插即认，不要求升 firmware，也不耗额外槽位；风险点是二手件输入端运放老化致零点漂移——我们出货前会在 +5V 背板环境下通标准信号源（4/12/20mA）逐通道校验线性度并附简版测试记录，你收到后核对接线极极性和跳线位置，写入 PLC 即可运行，不额外占调试工时。
替换与升级建议
✅ 直接替换（同机架原位兼容）
- IC693ALG221 不同后缀（-K/-L/-LT/-RR）→ 完全兼容，直接插拔更换，重设槽位硬件组态类型（Analog Input → IC693ALG221）即可，PLC 程序 %AI 地址不变。
- IC693ALG223（4 通道电流输入，增强断线检测）→ 插槽与接线兼容，组态选 ALG223 类型即可原位替；223 多了更灵敏的 <3.6mA 断线报警但价格通常高 20%‑30%，功能覆盖 221 全部场景。
⚠️ 软件兼容（需改组态/接线注意）
- IC693ALG220（8 通道 电压+电流 混合型）→ 同机架可插但通道数/量程配置不同（220 需外接 250Ω 或用电压模式），组态须改模块类型且 %AI 地址可能偏移，接线须核对——非 1:1 盲换，适合整柜改造时统一规划。
- IC693ALG392（模拟量输出模块）→ 硬件不互替，千万别买错方向。
❌ 硬件不兼容
- RX3i / VersaMax 模拟量模块（IC694ALG220 等）→ 背板总线不同，无法插入 90‑30 机架。若系统计划整体升级至 RX3i 则另作考虑，不属于原位替换。
- 若无 221 现货且急用：优先找 NOS 的 221 或 223；若机架有多余槽位且程序可微改，可用 ALG220 并外接 250Ω 电阻改电流模式——工程量小但需重校验零点。
