产品详情

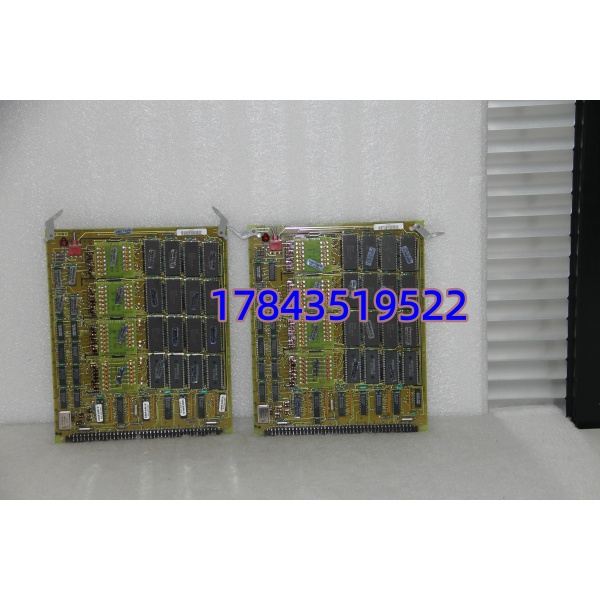

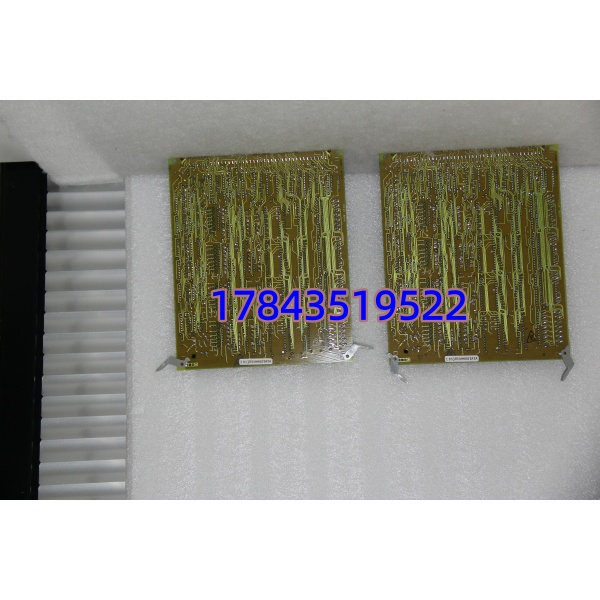

· 型号：DS3810MM（含变体 DS3810MMA / DS3810MMB，采购需核对完整板号）
· 品牌：General Electric (GE)
· 系列：Speedtronic™ Mark IV / Mark V — MM Analog Input Module
技术参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 完整型号 | DS3810MM（常见 DS3810MMA / MMB） | 板号印于 PCB 边缘 |
| 制造商 | General Electric – Speedtronic™ Gas Turbine Control | 美国产 |
| 适用系统 | Mark IV (LM2500/LM6000 等燃机) 及 Mark V ( Triple Redundant ) 控制机架 | 安装在 LM 或 TCQA 型 I/O 机箱 |
| 模块类型 | MM = Multi-function Analog Input（电压/电流混合） | 单槽宽 |
| 输入通道数 | 16 通道，单端或差分（依端子板配线） | 与 TCQA/TCTG 端子板配合 |
| 输入信号范围 | ±10 VDC（电压模式）或 4–20 mA / 0–20 mA（电流模式） | 由板载跳线/Jumper 或软件配置设定 |
| A/D 转换分辨率 | 12 bit（部分资料标注 12～14 bit 依固件版本） | 对应满量程步进 ≈4.88mV@±10V |
| 输入阻抗 | 电压模式 ≈10 MΩ，电流模式 ≈250 Ω | 典型值，以原厂手册为准 |
| 隔离方式 | 通道-背板光耦隔离（Field-to-Backplane Optical Isolation） | 符合 GE Mark V I/O 规范 |
| 供电电压 | +5 VDC 来自 Mark IV/V 机架背板 | 典型功耗 < 5W |
| 连接器接口 | 背面 2×30 或 2×48 引脚卡缘连接器 + 前置 LED 诊断 | 与 DS3800 系列兼容槽位 |
| 前面板元件 | RUN / FAIL / ACTIVE LED，有时带 TEST 按钮 | 依具体修订版 |
| 校准方式 | 通过 Mark IV/V 软件进行软件校准或外部精密源标定 | 建议 12–18 个月点检 |
| 工作温度 | 0 ～ +60℃（柜内） | 储存 -40 ～ +85℃ |
| 湿度 | 5%～95% RH（无冷凝） | |
| 物理尺寸 | 约 233 × 160 mm（9.2″×6.3″，单槽 PCB） | FR-4 环氧玻纤 |
| 生命周期状态 | Obsolete / Discontinued（EOL 多年前） | 市面仅 NOS 或 Certified Refurbished |
| 认证标准 | 符合 GE Speedtronic 设计规范，UL / CSA 按批次 | IEC 参照 61131-2 类似工业级 |
产品介绍
某个 9F 级联合循环项目里碰过——Mark V 系统报”MM Card Ch.07 Input Drift >2%”，现场检查是板上输入放大器温漂导致 4–20mA 燃气流量信号偏高 1.8%，未触发 Fault 但燃机温控线悄悄偏移，差一点超排温窗口。换掉 DS3810MM 后参数回稳。老 Speedtronic I/O 卡的典型问题是参数缓变而非硬失效，这也是很多买家等到跳机才想起备件的原因。
DS3810MM 是 GE Speedtronic Mark IV / Mark V 燃气轮机控制系统专用的 16 通道模拟量输入模块，负责把现场压力、温度、流量变送器的 ±10V 或 4–20mA 信号数字化送主控。严格来说它只适配 GE Mark IV/V 背板时序和 I/O Map——不是通用 ISA/PCI 采集卡，插别的机架根本不认。GE 已将该系列列为 EOL，新件绝迹，采购渠道只剩 NOS（原厂密封剩余库存）和经老化测试认证的翻新品。对仍运营 GE 燃机/蒸汽轮机的电站用户，这是高停机敏感 A 类 SIS 关联备件：交期不可控、无官方补货，建议至少持 1 件同版本冷备。我们提供的翻新品均经 Mark V 测试机架加载信号源校验通道线性并附带测试报告，降低您上线风险。价格虽受稀缺性影响，但相比一次非计划停机损失（通常六至七位数起），持有成本 ROI 极高。
替换与升级建议
✅ 直接替换
- 同完整板号 DS3810MM / DS3810MMA / DS3810MMB（字母后缀通常代表 PCB 修订或元器件批次，功能及固件兼容可互换）——直接插拔更换，Mark V 自动识别，无配置改动。建议新旧板 Rev 差距过大时做一次 I/O 通道校准。
⚠️ 软件兼容（需改配置／校验）
- DS3810AM / DS3810BM 等同期 Mark V AI 模块——部分槽位可识别但 I/O 点地址映射、跳线设置不同，需在 ToolboxST / Mark V Configuration 中核对并重新下载 I/O Definition，工作量约 0.5–1 人日，存在组态不一致风险，不推荐紧急替换时尝试。
❌ 硬件不兼容
- Mark VI / Mark VIe 的 AI 模块（如 IS215VCMIH2B 配 I/O Pack）——物理接口、背板协议、连接器完全不同，无法直接替换。整机控制柜升级至 Mark VIe 是唯一路径，属系统级改造（预算通常数十万美元起）。
- 第三方通用模拟量输入卡——因背板时序和校验算法不匹配，绝不可插入 Mark IV/V 机架。
