产品详情

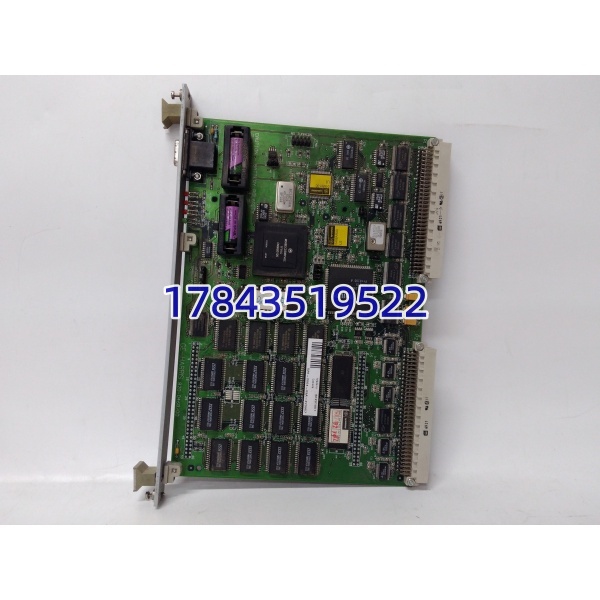

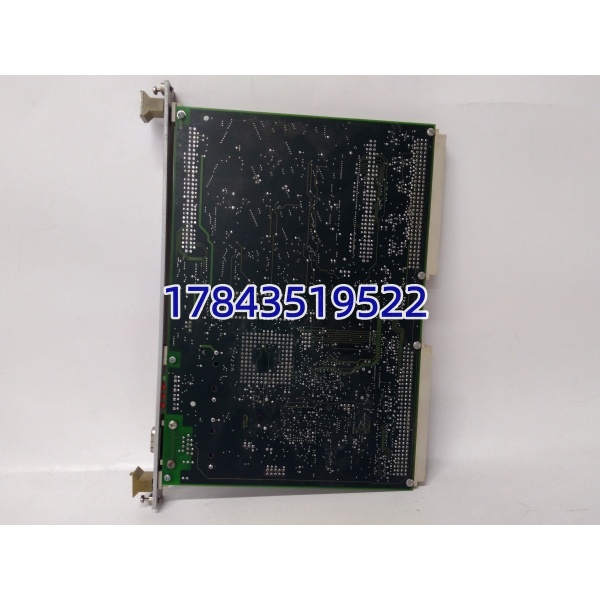

· 型号：WESDAC D20ME（标签常见 526-2004-03A，资产号270957 — 完整部件号参考 GE WESDAC D20ME 或 270957-xxx 依地区）
· 品牌：GE Digital / GE Energy (WESDAC by GE, formerly GE Harris)
· 系列：WESDAC D20 Series RTU — Main Electronics Module (MEM) / CPU-Communications Card
规格参数
- 产品类型：WESDAC D20 RTU Main Electronics Module（主处理与通讯模块），是 D20 系统的”大脑”
- 适用系统：GE WESDAC D20 / D200 RTU 站（变电站/发电厂/配网自动化远动），配合 D20 I/O 机架(Base Unit)、I/O Modules(DI/DO/AI/AO)、Power Supply(PS)
- 处理器：早期 Motorola MC68302/MC68360 或 32-bit RISC（依 D20ME Rev），典型晶振 16~33MHz
- 存储器：板载 Flash/EPROM（存放固件及装载程序）；电池备份 SRAM/NVRAM（保存点表数据库、设定点、事件记录、时间-tag）；典型 SRAM 128KB~1MB 依版本
- 非易失保持：靠 D20 机架侧锂电池或超级电容（通常装在 PS 模块或独立电池盒），超时掉电 NVRAM 清空→需重下装数据库——这点极关键
- 通讯接口：2~4×EIA-232/485 可编程串口（接调制解调器/电台/GPS/串口IED），部分版本含 RS-485 差分；前置 DB9 或排针
- 规约支持（固件相关）：DNP 3.0（Level 2）、IEC 60870-5-101/104、Modbus RTU/ASCII Master-Slave、GE EGD、Conitel（部分老版）
- 站总线：通过 D20 背板与本地 I/O 模块（AI/AO/DI/DO/PI/PO）通讯，扫描周期可组态

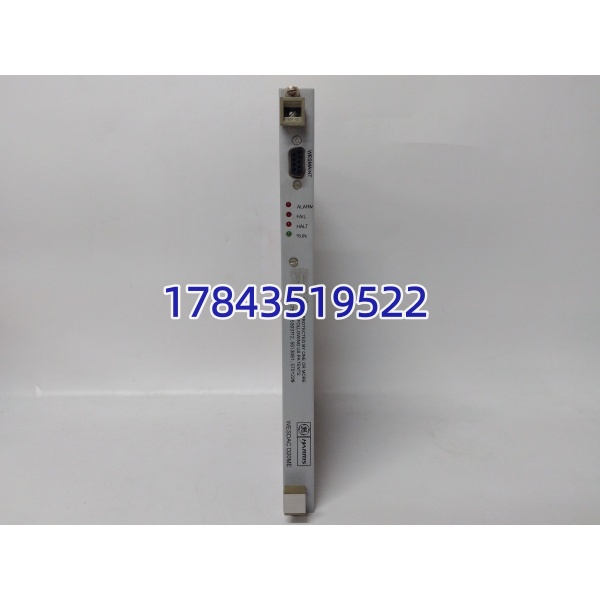

- 状态指示：面板上 RUN（绿灯闪烁=周期扫描）、COM（串口活动）、FAULT/ERR（红=硬件/WDT或配置错）、BAT LOW（电池低）
- 配置/编程接口：前面板 RS-232 连 PC 跑 GE D20 Workbench / D20 Configurator（早期 DOS 版称 D20CFG），下载
.db数据库与逻辑 - 看dog定时器：硬件 WDT，超时自动复位或进入 Safe Mode（依组态）
- 供电：由 D20 机架背板 +5V DC 主供（逻辑），+12V 可选用于串口驱动；典型自身功耗 3~6W
- 安装槽位：D20 Base Unit 最左端指定 CPU 槽（通常 Slot 0 或标识 MEM），不可插 I/O 槽
- 所需配套：①D20 I/O Base Unit（机架）②D20 PS 电源模块（含电池）③D20 I/O 模块（依点数）④机柜 24VDC 总电源
- 工作温度：-20℃ ~ +70℃（部分资料标 0~+60℃ 商业版），存储 -40~+85℃
- 湿度：5%~95% RH 非凝露
- 认证：通常 UL/cUL、CE（依生产批次），适用 NEMA/ANSI 变电站环境
- 物理尺寸：标准 D20 模块宽≈25mm（单槽），深≈180mm 含背板插头，重≈0.3kg
产品介绍
WESDAC D20ME 是老派但极其可靠的变电站 RTU “大脑”——跑点表数据库和简单顺控，周期性扫描插在同一机架的 DI/DO/AI/AO 模块，把数据打包成 DNP3 或 101/104 上报调度，同时执行遥控返校。程序和数据库存在板载 NVRAM，靠机架 PS 模块里的锂电池保持——这是现场最容易踩的雷：电池 3~5 年未换，全站停电超几小时 NVRAM 丢库，上电报 “Database Lost” 所有点表空，得重新下装。
有一点要注意：D20ME 只用于 WESDAC D20/D200 机架，不能插 GE Mark VIe / RX3i / 90-70 机架。买备件尽量对齐原标签上的完整部件号或至少确认 D20ME（非 D20A/D20C 早期变种），526-2004-03A 是 PCB 版本号不是订货物料——订”WESDAC “并注明硬件版本匹配即可，实在不行提供标签照片给供应商核对。
应用场景与行业案例
痛点：110kV 变电站 WESDAC D20 RTU 主控室全站年检停电超 48h——恢复送电 报 “NVRAM Checksum Error / Database Missing”，调度遥测全 0。原数据库备份丢了好几年，花半天逐点重录点表延误四遥传动。
典型场景：
- 110/220kV 变电站远动 RTU（D20 架构）： 作主模块采集 60870-5-101从 IED、DNP3 上送调度主站，非它不可因需原生 D20 背板 I/O 扫描 + 规约栈
- 火电厂辅网/水处理 RTU：通过 Modbus RTU 读现场智能表/PLC，经 DNP3.0 送厂级 DCS/SCADA
- 老配网自动化集中监控站：多串口汇聚区域内柱上 FTU/TTU 数据作规约转换网关
- D20 系统备件替换：原 老化（电容鼓包/串口驱动芯片坏）同号原位替换下载原数据库恢复
真实案例：
某 220kV 变 WESDAC D20 RTU RUN 灯灭 FAULT 常亮，连 PC 报 “MEM Failure – Battery Low + NVRAM Corrupt”。查 PS 模块内 CR123A 锂电漏液腐蚀针脚——NVRAM 已丢。从库存调同版 测试 OK，先通过 D20 Workbench 把三年前备份 .d20db下装→核对所有 YC/YX 点号映射→插回机架→RUN 绿灯闪通信恢复。事后强制每 3 年更换 D20 PS 内电池并做数据库归档——这是 WESDAC D20 维护最基本的动作，比换模块重要。
