产品详情

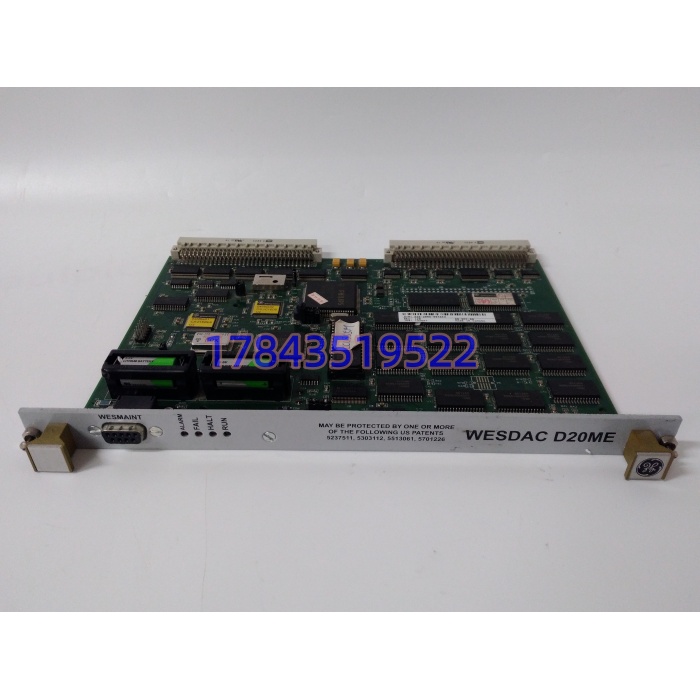

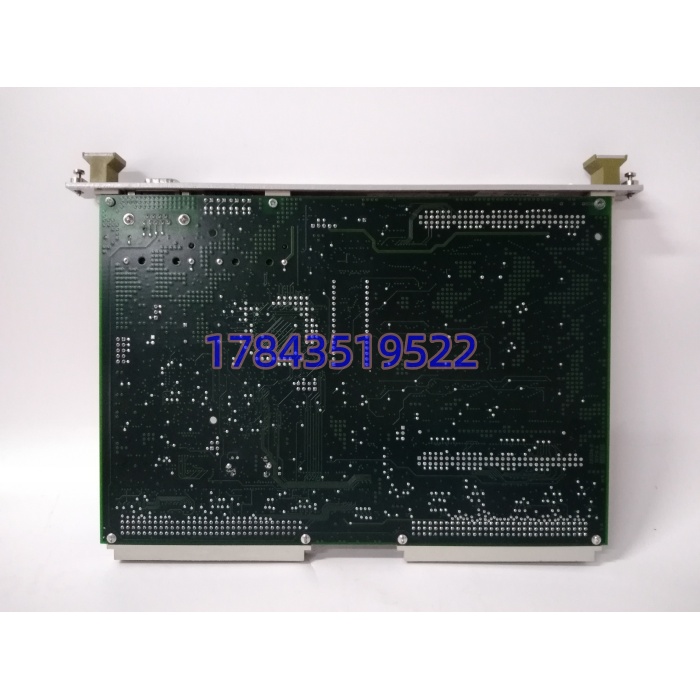

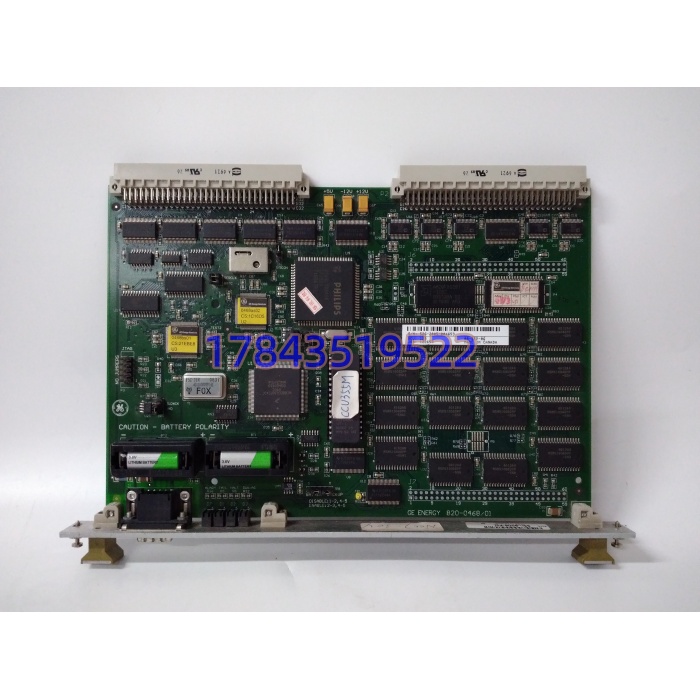

· 型号：WESDAC D20ME
· 品牌：GE Multilin / GE Energy（WESDAC 是 Westinghouse + GE 合并后的产品线名）
· 系列：D20/D200 分布式 RTU 家族（D20ME 是 D20 后期增强版，D200 是其后续架构演进）
规格参数
| 项目 | 参数 | 备注 |
|---|---|---|
| CPU | Motorola MC68030，32位，33MHz（资料值） | 工业级，非 x86 |
| 内存 | 16MB Flash（程序/定值）+ 8MB SDRAM（运行）+ 电池备份 SRAM（掉电保持） | 电池寿命约 5–10 年 |
| 以太网 | 2×10/100Base-TX，RJ45，双网冗余 | 支持 IEC60870-5-104、DNP3/IP、Modbus TCP |
| 串口 | 7×光电隔离 RS232/485，DB-9 或端子 | 可配为主站/从站，波特 300–115200bps |
| 协议栈 | IEC60870-5-101/104、DNP3.0、Modbus RTU/TCP、Conitel、CDC Type I | 可选 IEC61850 MMS/GOOSE（需固件授权） |
| 对时 | IRIG-B、SNTP、PPS 脉冲输入 | GPS 天线接口依机架配置 |
| 存储扩展 | PCMCIA / CompactFlash（依 Rev），存录波/事件 | 部分 Rev 无插槽 |
| 供电 | 85–264VAC 或 24–60VDC 宽范围（依版本），冗余双馈 | 功耗约 15–25W |
| 安装 | D20 标准机架插槽（非 DIN 轨） | 前后面板锁紧 |
| 环境 | -40℃ ~ +70℃，5%–95% 非冷凝 | PCB 三防涂层防潮防盐雾 |
| 认证 | UL / CE / IEC 60255 / IEEE C37.90 抗扰度 | 电力设备专项 |
| 尺寸/重量 | 约 233×160×20 mm / 0.6–0.8 kg | 以实物为准 |
| 状态 | 原厂成熟后期，部分地区 EOL，备件市场 New Surplus 为主 | — |
产品介绍
WESDAC D20ME 不是 PLC，不是交换机，也不是单纯的通信网关，它是 GE D20 分布式 RTU 机箱里那块”大脑”。I/O 模块（AI/AO/DI/DO）插在它周围，所有采集值经背板汇总到 D20ME，68030 跑实时任务把四遥数据打包，双以太网口一路连调度主站一路连站内局域网，7 个串口分别带保护装置、直流屏、电能表、五防锁。说白了，它就是变电站里那个”上接调度、下管设备、中间记事件”的枢纽。掉电时电池备份 SRAM 保定值，Flash 保程序，重启不用重新下装。
和用普通工控机跑 SCADA 比，D20ME 的价值在”电力专用”——IEEE C37.90 抗扰度扛得住开关柜分合闸的电磁脉冲，IRIG-B 对时精度到毫秒级，SOE 事件顺序记录带 GPS 时标，故障录波直接存 CF 卡。和同门 D20P（早期版）比，D20ME 多了百兆以太网和更大内存；和 D200（后续架构）比， 是 VME/PCI 混合背板，D200 是纯 PCI。电商页把它写成”ABB RTU560″”Mark VIe 控制器””S800M CPU””DCS 通信卡”全是张冠李戴， 只认 GE D20 机架，不进通用 PLC 系统。
应用场景与行业案例
我在某 220kV 变电站保运遇过：夜班调度反映 2# 主变遥测全断，到站看 前面板 RUN 灯不闪、ERR 灯常红。复位无效，拆下看电池漏液腐蚀了 SRAM 周边电路（电池超期 8 年没换）。临时从备件库换一块 ，Flash 里程序完好，SRAM 默认值加载后，调度通讯 3 分钟恢复。事后把全站 电池列入 5 年强制更换计划。
典型场景：
- 110/220kV 变电站自动化： 做站控层主单元，下挂保护装置、测控装置、直流屏，上送调度 104，站内 Web 浏览。
- 配网自动化（DA）：环网柜 RTU 用 做就地控制，故障区段自动隔离、健全区段自愈，双以太网口一路光纤一路无线备用。
- 水电站监控：机组 LCU 用 采调速器/励磁/温度/振动，串口带智能仪表，以太网送上位机，SOE 记事故顺序。
- 油气长输管线 SCADA：阀室 RTU 用 ，光纤以太网上主干，卫星链路备用，串口带压力/温度/阀位。
- 老旧变电站改造：原 RTU 是 90 年代 WESDAC D20 初代，升 保留 I/O 模块和接线，只换 CPU 卡，工程量最小。
真实案例：2020 年西北某光伏汇集站，雷雨后 报”Flash File System Corrupted”，所有定值丢失，逆变器群脱网。到现场用笔记本接前面板 RS232，进 维护菜单发现 Flash 坏块扩散（长期高温+频繁写日志）。用备份 .bin 文件重刷 Flash，从调度下装最新定值组，恢复并网。站长说：”以前觉得 RTU 是铁疙瘩不用管，这次才知道 Flash 有擦写寿命，日志功能该关的关，别让它在那不停写。”
