产品详情

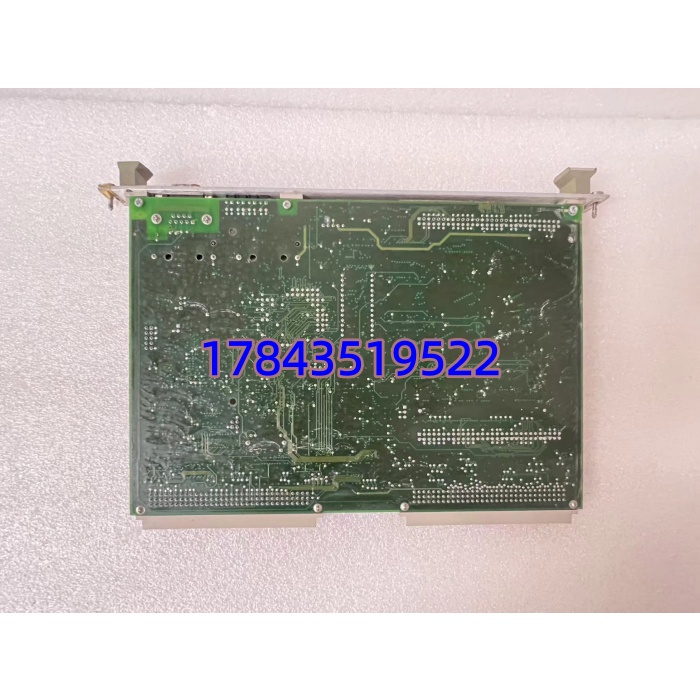

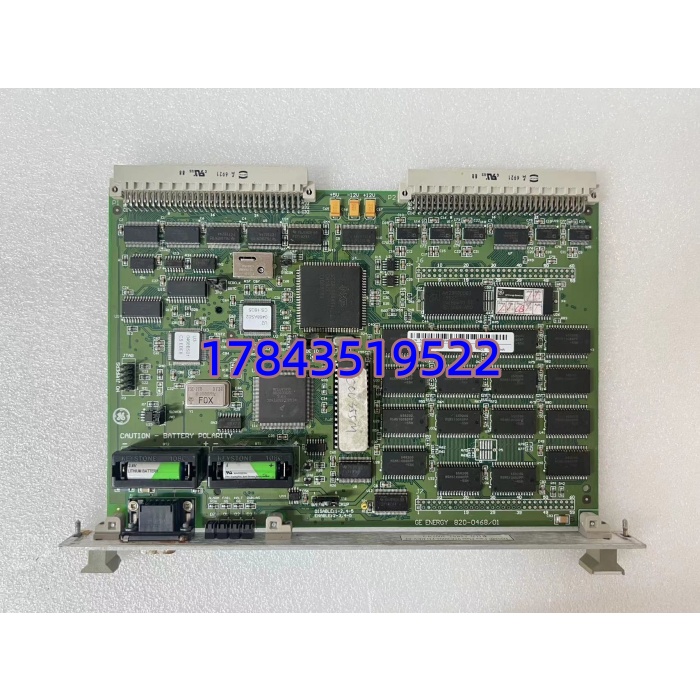

· 型号：WESDAC D20ME（WESDAC D20 Main Processor — Enhanced Version）
· 品牌：GE Energy / GE Multilin (原 GE Industrial Systems)
· 系列：WESDAC D20 Series — Distributed Excitation / SCADA I/O & Control Module
规格参数
- 完整标识：WESDAC D20ME（部分铭牌简写 D20 ME；关联老型号 D20M / D20C / D20A）
- 产品定位：WESDAC D20 系统主处理模块（Master / CPU 卡），安装于 WESDAC D20 主机架最左侧或指定槽位
- CPU / 架构：早期 Motorola 68xxx 系列或 x86 嵌入式 MCU（依生产年代），含 Watchdog
- 存储器：板载 EPROM/Flash 存放固件（励磁控制算法或 D20 系统固件），电池-backed SRAM/NVRAM 保存保持量/配置（电池通常为 CR2032 或 3.6V 锂电池，需定期更换）
- 固件版本：关键！D20ME 上通常贴有 Firmware Label（如 Rel X.XX），必须与现场原模块版本一致或经 GE 确认兼容，否则励磁/控制逻辑可能不匹配
- 通信接口：标配 RS-232/RS-485 用于本地维护/上位机通信；部分版本支持 Modbus RTU/TCP 或 GE EGD（依固件）
- 背板总线：私有 WESDAC D20 背板，连接 D20 A/D（模拟输入）、D/A（模拟输出）、D/I、D/O 扩展卡
- 供电：通常由 WESDAC D20 机架电源模块提供 +5 VDC / ±12 VDC（模块自身典型功耗 5～10 W，以手册为准）
- LED 指示：RUN / FAIL / COM / STATUS LEDs（依版本）
- 工作环境：0℃～+55℃（运行，部分工业级宽温 -20℃ 起），5%～95% RH 非冷凝
- 安装：插装于 WESDAC D20 机架专用槽位（通常 Slot 1），需与机架类型（标准/扩展）匹配
- 配套模块：WESDAC D20 A/D Card（如 D20AD）、D20 D/A Card（D20DA）、D20 DI/DO、WESDAC Power Supply
- 认证：UL / CE（以实物标签为准，多数为工业控制设备 Class I Div 2 可选）
- 停产状态：EOL，市面以 NOS（全新库存）及测试拆机件流通
产品介绍
WESDAC D20ME 是 GE WESDAC D20 系统的”大脑”——它不是普通 PLC I/O 卡，而是带 MCU、固件和 NVRAM 的主处理模块，负责调度机架上所有 A/D、D/A、D/I、D/O 卡并通过串行/以太网与上位系统或励磁调节器交换数据。国内最常见于 GE EX2100/EX2000 励磁柜内作为 WESDAC 部分的核心 CPU，也有用于老电厂辅网 DAS。
坦白讲，这模块最大的坑不在硬件而在固件版本和 NVRAM 内容。换件时如果新模块固件版本和原厂配置不匹配，励磁系统可能报 “Config Mismatch” 或控制参数偏差。最好买前确认能提供与原物相同的 Firmware Revision，并要求卖家做上电自检 + 读出版本截图。若旧模块还能上电，先用 GE 维护软件（WESDAC Config Tool / D20 Commander）备份 NVRAM/Configuration 再换。
应用场景与行业案例
励磁柜年检——EX2100 系统 WESDAC D20ME 的 FAIL LED 常亮，复位无效，查为板载 NVRAM 校验失败（电池耗尽多年未换），原模块虽能插但配置丢失。找同 Firmware 版本 D20ME 替换 → 上电 → 通过维护串口 Download 原 NVRAM 备份 → 励磁系统正常 Initialization，避免了整机励磁改造。若没备份就只能找 GE 原厂要原始配置文件，费时费钱。
典型场景：
- 火电/水电 — GE EX2100 / EX2000 励磁系统 WESDAC 部分核心 CPU，管理励磁 PT/CT 模拟量采集与脉冲放大接口。
- 核电/大型工业 — 老厂辅机 DAS 基于 WESDAC D20 分布采集， 作主站。
- 石化 — 早期 GE 配电 SCADA 远程终端单元(RTU) 内核为 WESDAC D20 + 。
- 钢铁 — 老式轧机辅助控制采用 WESDAC D20 做闭环模拟量调节。
真实案例：
前年支援一水电站 EX2100 励磁报 “WESDAC CPU FAIL”。到现场看 RUN 灯灭、FAIL 红灯常亮，复位按钮无反应。量机架电源 +5 VDC OK，拔模块看背板金手指微氧化（已清理），重插仍 FAIL——判定板载 NVRAM 或 CPU 局部损坏。翻竣工资料找到当年 GE 出厂带的 Firmware Disk 及 NVRAM 备份文件（幸好业主存档）。向同行借到一块同 Firmware Rev. 的 拆机件，插 D20 机架 Slot1 → 上电（FAIL 闪后转 RUN 闪） → 笔记本连 RS-232 → 用 D20 Config Tool Download NVRAM Image → 励磁 Init Pass → 并网试验 OK。老师傅感慨”这模块二十年前买的，备份文件救了大命”。补一句：此类模块板载电池建议每 3～5 年更换，否则 NVRAM 丢配置比硬件坏更头疼。
