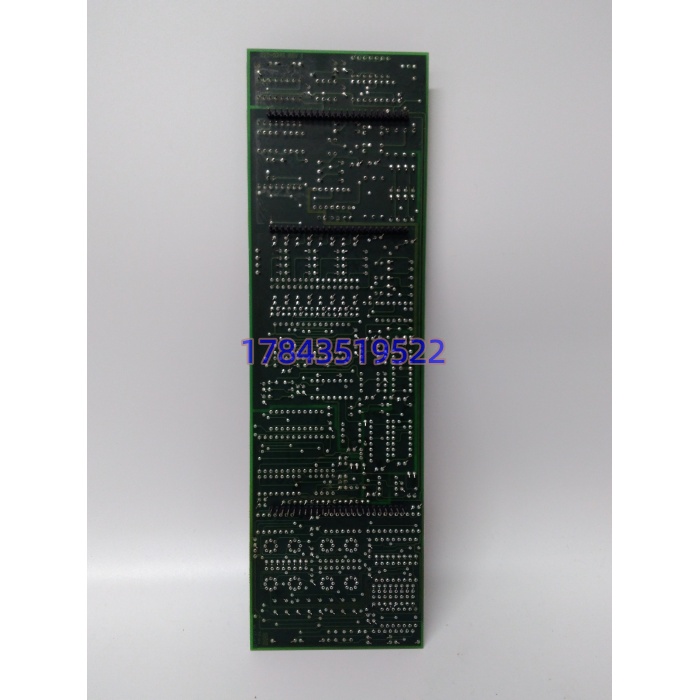

产品详情
· 型号：WESDAC D20 C（504-0002-13 等）
· 品牌：GE / GE Vernova
· 系列：D20 分布式 I/O（Westinghouse WDPF 遗产）
规格参数
| 参数项 | 标称值 | 备注 |
|---|---|---|
| 模块构成 | 上 WESDAC D20 C（处理）+ 下 WESTERM D20 C（端子） | 拔插分离，换件不动现场线 |
| 处理器 | Freescale 68HC11 8 位，2~3MHz | 非 PowerPC，非 QUICC II（那是 D20ME II） |
| 内存 | 24KB EPROM + 32KB SRAM + 512B EEPROM | 存固件+配置+SOE 缓存 |
| 数字输入 | 16 路，干/湿接点，12/24/48/130VDC 润湿可选 | 4ms 硬件滤波，响应 ≤1ms |
| 数字输出 | 8 路控制继电器（Trip/Close 瞬时或双功能 T/C） | 触点 600VAC/10A，动作 1ms~32s 可编程 |
| 模拟输入（选配子卡） | 16 路差分双极性（±1/±5/±10V，0.1–50mA 适配） | 14 位+符号，±0.05% 电压精度，275ms/16 通道 |
| 模拟输出（选配） | 8 路，12 位，±10V/0–20mA | 需 8AI+8AO 子卡配置 |
| 通信 | D.20 Link ×2 DB9（菊花链），RS232 维护口 9600bps | 协议 DNP3 + GE 专有 D.20 |
| 供电 | 20–60VDC（典型 24VDC），典型 5W/最大 11W | 无 220VAC 版本，别信渠道页 |
| 隔离 | 通道-系统 1500Vrms（部分资料 500Vrms 基础 DI 版） | 模拟通道独立隔离 |
| 热插拔 | 支持上部 WESDAC 在线换（下部 WESTERM 接线不动） | D.20 Link 重连后主 CPU 自动重读配置 |
| 工作温度 | 0~+60℃ 商用；-CC 涂层版 -40~+85℃ | 机柜内长期 55℃ 正常 |
| 尺寸/重量 | 约 6U 高度组合体 / 2.6kg（含 WESTERM） | 19″ 机架或 D20 机箱安装 |
| 生命周期 | GE 原厂 Order Book Closed（540-0159 等子卡停订） | 走库存新片/拆机/翻新 |
| 易混型号 | D20ME II（PowerQUICC 主 CPU）、Mark VIe 控制器（错贴）、WDPF DPU DI 卡（dcsmall 错贴） | 渠道页常把后两者参数安到 D20 C 上 |

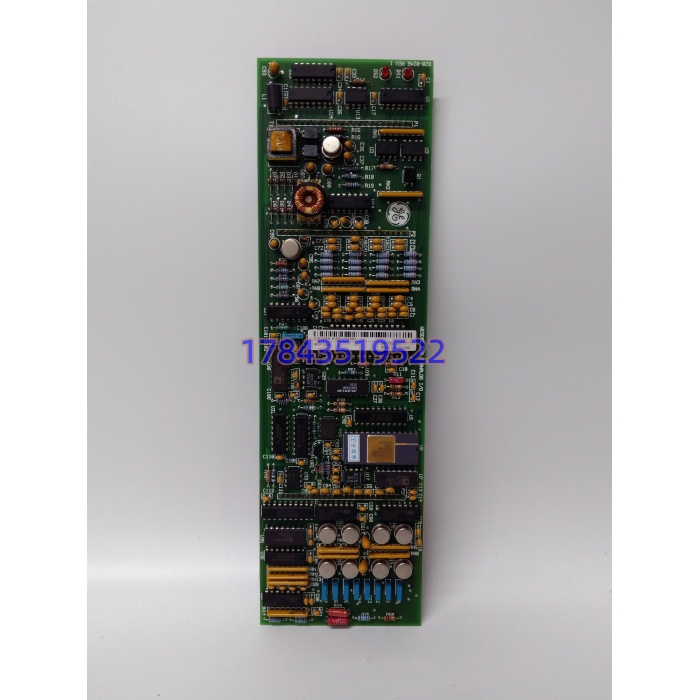

产品介绍
WESDAC D20 C 在 GE D20 分布式 I/O 机柜里干的是”远端手脚”的活：D20 主处理器（如 D20ME II）算保护逻辑和顺序控制，WESDAC D20 C 挂在 D.20 Link 菊花链上，负责把现场 16 个开关量（断路器辅助、电机状态、限位）扫回来、把 8 个 T/C 继电器（跳闸/合闸）驱动出去，选配子卡时顺便采 16 路 PT/CT 副边或发 8 路阀位指令。分体式设计是它最实用的点——上部 WESDAC 带 68HC11 和通信口，下部 WESTERM 是纯端子，现场 100 根线拧在 WESTERM 上不动，上部坏了拔下来换块新的，D.20 Link 重连、主 CPU 重读 EEPROM 配置，停机时间按分钟算。
坦白讲，这模块渠道页水分集中在三处：一是把 D20ME II 主 CPU 的 PowerQUICC II 667MHz/64MB 内存错贴到 D20 C 上（D20 C 只是 68HC11 从模块，跑不了 Mark VIe 控制程序）；二是写”220VAC 供电/50kHz 输出”（xiheplc 纯编的）；三是把 Westinghouse WDPF 老 DPU 的 DI 卡当同物讲（dcsmall 混淆遗产线）。采购认准”WESDAC D20 C + 504-0002-13（或你机柜里的实际件号）+ 下部 WESTERM D20 C 同配 + 68HC11″四位一体，只写 WESDAC D20 C 五个字母，供应商可能发 D20ME II 主 CPU 或空端子体过来，插 D.20 Link 不认。
应用场景与行业案例
我在电厂遇到过最阴的故障：35kV 配电子站 D20 链上某 WESDAC D20 C 的 D.20 Link B 口 LED 闪红，主 CPU 报”Node 4 Com Loss”，但该站 8 个 T/C 继电器状态还保持着（因为 DO 锁存）。查了一周，最后发现是上部 WESDAC 的 68HC11 外接 32kHz 晶振焊点冷裂，EEPROM 配置偶尔读不全，D.20 Link 握手超时。下部 WESTERM 接线全好，现场没动一根线，只拔上部换块同件号，主 CPU 3 秒重连，继电器状态从锁存值无缝接续。这类”通信掉但输出不丢”正是分体式设计的价值——但前提是下部端子体和上部处理体件号匹配，不能随便拿一块 WESDAC D20 C 插到 WESTERM D20 M+ 上凑数（机械能插，但端子定义和 AI 子卡地址不对）。
- 35kV/10kV 变电站保护：D20 主 CPU 放主控室，WESDAC D20 C 放馈线 FTU 柜，采断路器辅助+机构压力，T/C 继电器直驱跳闸线圈，D.20 Link 光纤转接延 2km。
- 火电厂辅网除灰：D20 链挂 6 块 WESDAC D20 C 分布到各仓泵端子箱，采料位/压力/阀位，省主控室到现场的长控制电缆。
- 水电机组调速器接口：WESDAC D20 C 采导叶位置反馈（4–20mA 经 AI 子卡）、发调速脉冲给步进马达控制器，68HC11 做前端平滑。
- 石化压缩机区：D.20 Link 菊花链串 8 个 WESDAC D20 C，采振动开关/润滑油压/防喘阀限位，T/C 继电器进 ESD 硬回路。
- 海上平台配电：涂层版（-CC）WESDAC D20 C 抗盐雾，下部 WESTERM 端子用防腐镀层，D.20 Link 经光纤出平台。
前年去山西一个 110kV 变电站，夜班 #2 主变非电量保护屏 D20 链 Node 3 闪断，WESDAC D20 C（504-0002-13）的 Link A 绿、Link B 红。备件库房有同件号，但老师傅不敢换——怕下部 WESTERM 接线动错。我让先拍下部 WESTERM D20 C 端子照片（130VDC 湿接点供电端、16DI 线号、8DO 到 T/C 继电器线号），切 D.20 Link 维护模式（主 CPU 侧禁 Node 3 通信）、拔上部 WESDAC（下部不动）、插新件、上电 D.20 Link 自动重连，主 CPU 读 EEPROM 配置一致，非电量（瓦斯/温度/压力）3 秒恢复 Good。老师傅说：换这模块铁律——上部换、下部不动、件号和后缀（-CC 涂层/AI 子卡配置）必须照抄旧卡，否则主 CPU 报”Config Mismatch”比不通信还难查。
