描述
关键技术规格
| 参数 | 规格值 |
|---|---|
| 产品型号 | VMIVME-7807RC-424001（350-93007807-424001 K） |
| 产品类型 | 6U VMEbus 加固型单板计算机 (SBC, Ruggedized/Conduction-Cooled Ready) |
| 处理器 | Intel Pentium M（Banias/Dothan），典型 1.6–1.8 GHz，L2 Cache 1–2 MB |
| 芯片组 | Intel 855GME + ICH4-M |
| 系统内存 | 最大 1.5 GB DDR SDRAM（200-pin SO-DIMM + 可选板载焊入），支持 ECC（部分配置） |
| 大容量存储 | 板载 CompactFlash 插槽（可引导，最大 2 GB 官方支持，更大 CF 实测可用） |
| VME 总线接口 | VME64 / VME64x（A16/A24/A32, D08/D16/D32, MBLT64），Tundra Universe II 桥片 |
| PMC 扩展 | 1× 64-bit/66 MHz PMC 站点（IEEE P1386.1），支持 PMC-XMC 子卡 |
| 网络接口 | 2× 10/100/1000Base-T 千兆以太网（Intel 82546GB，前面板 RJ45） |
| 串口 | 4× 16550 兼容异步串口（RS-232/422/485 可跳线配置，COM1 前置 DB9/RJ45） |
| USB | 2～4× USB 2.0（视前面板版本，通常 2 前 + 2 后引出） |
| 显示输出 | SVGA 前面板 DB15 + DVI-D 后置（Intel 855GME 集成，双显支持） |
| 看门狗 | 软件可编程硬件看门狗定时器（WDT） |
| 供电要求 | +5 VDC 主供电（典型 7–10 A @ 1.8GHz 满载），+12 VDC 辅助（用于 PMC/风扇少数配置） |
| 工作温度 | 0 ~ +60°C（商用级）；RC 加固版 -40 ~ +71°C（需核对具体 RC 后缀等级） |
| 尺寸 | 标准 6U VME（160 × 233.35 mm，单槽宽度） |
| 操作系统支持 | VxWorks 5.5/6.x，Linux（定制 BSP），QNX 6.x，Windows XP Embedded（部分 BSP） |
| 认证 | CE, UL, RoHS（后期批次），MIL-STD-810 振动（RC 版） |
产品深度介绍

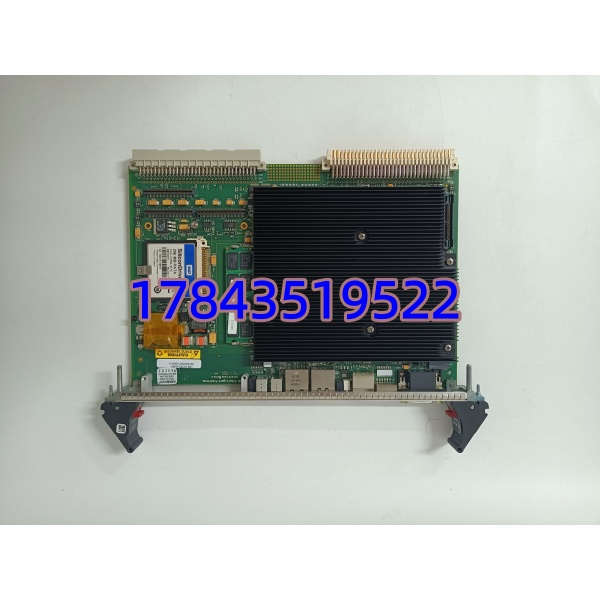

GE VMIVME-7807RC-424001（350-93007807-424001）是 GE Fanuc VMIVME-系列中高性能的 6U VMEbus 加固型单板计算机，采用 Intel Pentium M 处理器与 855GME 芯片组，内置 Tundra Universe II VME-to-PCI 桥，作为 VME 机箱的系统控制器或节点处理器运行。
RC 后缀表示该版本为加固型（Ruggedized/Conduction-Cooled Ready），PCB 通常做三防漆处理，关键接插件加固，适合电厂 DCS 扩展柜、雷达/航电测试台、轨道交通区域控制器等对长期稳定运行有要求的场景。相比上一代 VMIVME-7750（PowerPC），7807RC 算力提升显著，且原生集成双千兆以太网与 PMC 扩展槽，便于连接现代 SCADA 或挂载专用采集子卡。
应用场景与行业案例
老电厂的 VME 控制柜里，VMIVME-7750 跑了十几年突然起不来了——BSP 没问题，是板载北桥焊点热疲劳开裂。原厂说 7750 早就 EOL，推荐升级到 7807RC。这时候最怕的是：新板子插上去 VME 背板不认、CF 卡启动不了、PMC 采集卡不兼容。
VMIVME-7807RC 的优势就在于 VME64x 向后兼容 + 相同的 CompactFlash 启动介质 + Universe II 桥片（与老系统 BSP 通常兼容），只要 BIOS 设置对，老 CF 卡往往能直接 boot。当然——稳妥起见一定要在新板上先验证 CF 镜像。
典型应用场景：
- 电力 — 发电厂汽轮机/锅炉 DCS 扩展控制站
VME 机箱内作为主 CPU，通过 VME 背板与 VMIVME-2532/2540 I/O 通信，处理模拟量扫描与 PID 回路。RC 版宽温设计适应汽机侧高温环境。
- 国防/航电 — 雷达信号处理/ATE 自动测试设备
配合 PMC 数字信号处理子卡（如 ADC/DAC PMC），做实时数据采集与预处理。传导冷却版适合密闭机箱。
- 轨道交通 — CBTC 区域控制器/ZC 历史系统
部分早期 CBTC 系统采用 GE VMIC VME 架构，7807RC 作主控，通过千兆网与联锁/车载子系统通信。
- 工业过程 — 大型石化 DCS 老系统延寿改造
替换老化的 7750/7760，保留原有 VME 机架、I/O 模块和接线，仅升级 CPU 算力与网络接口。
案例：某 300MW 机组 DCS 扩展柜抢修
华北某热电厂 #2 机组 DEH 扩展柜 VMIVME-7750 无法上电（5V 短路）。值长要求 48h 内恢复，原厂无 7750。我们提供 7807RC-424001，技术确认 BIOS 设为 VME SysCon、Universe II 模式 A32/D32 兼容老 I/O，原 CF 卡插上新板直接引导成功。工程师只花了 20 分钟更换+核对，系统恢复。事后该厂追加采购 2 块作冷备——”老系统延寿，备件比改造便宜十倍。”
